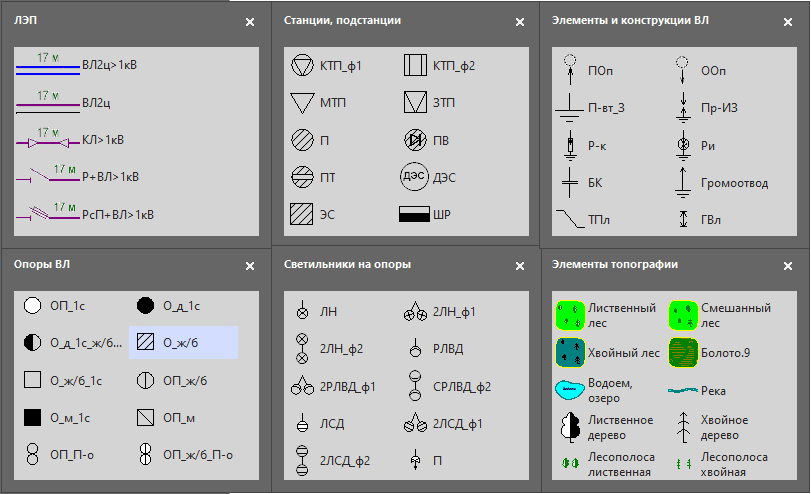

Трафареты Visio Поопорная схема ЛЭП.

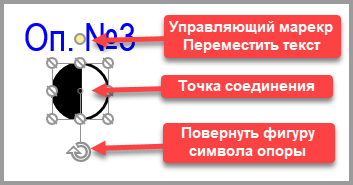

1.1. Для точного позиционирования на схеме, фигуру условного обозначения опоры можно "приклеить" как к точке соединения другой фигуры (ЛЭП), так и другую фигуру (ЛЭП, светильник, и т.д.) "приклеить" к точке соединения фигуры опоры.

1.2. При повороте фигуры условного обозначения, текстовый блок перемещается по кругу, не изменяя горизонтального положения (или вертикального, если такое установлено в контекстном меню фигуры). Если положение текста, выбранное автоматически не устраивает, его можно переместить вручную за Управляющий маркер.

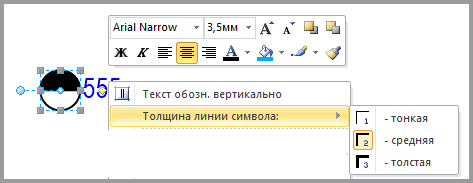

1.3. В контекстном меню фигуры опоры ВЛ (Рис. 1.2), можно изменить:
- положение текстового блока вертикальное или горизонтально,
- одно из 3 значений толщины линий символа (если необходимо выделить элемент или участок схемы).

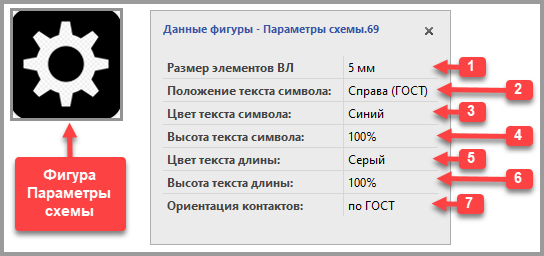

1.4. Размер символа опоры ВЛ не зависит от масштаба документа и может быть изменен пропорционально с остальными элементами поопорной схемы с помощью фигуры Параметры схемы (1 на Рис. 1).

1.5. Изменённые вручную, с помощью стандартных инструментов Visio: толщина линии фигуры, цвет и размер текста фигуры, в дальнейшем, при форматировании с помощью Параметров схемы, не меняются.

1.6. Символ для опоры, на которую запрещён подъем , следует поместить поверх опоры .

Толщина линий ЛЭП не зависит от масштаба документа, равна одному из 3 выбранных значений в контекстном меню фигуры и изменяется пропорционально размеру элементов ВЛ с помощью фигуры Параметры схемы

2.1. ВЛ и КЛ.

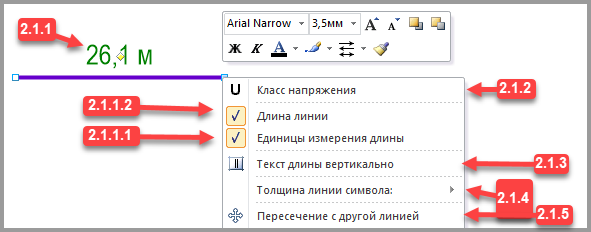

2.1.1. Встроенное текстовое поле указывает длину линии с учётом масштаба документа. При необходимости, можно скрыть единицы измерения (2.1.1.1 на рис. 2.1) или скрыть все текстовое поле (2.1.1.2 на рис. 2.1).
Если схема выполняется без соблюдения масштаба, вместо измеряемого значения длины, можно ввести свое.

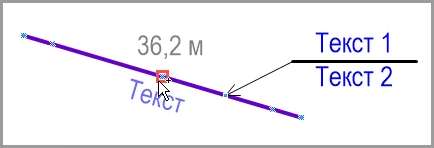

Для дополнительной текстовой информации, относящейся к ЛЭП, служит фигура Текстовый блок, который можно "приклеить" к точке соединения расположенной по центру линии (рис. 2.1.1).

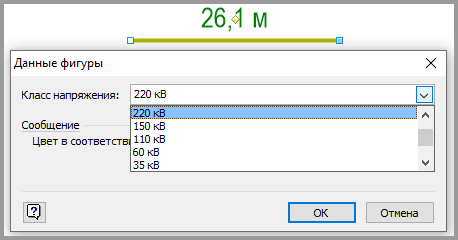

2.1.2. Для ВЛ и КЛ выше 1 кВ., цвет линии, зависит от класса напряжения ВЛ по ГОСТ 56303-2014. Для изменения цвета линии в соответствии с классом напряжения ЛЭП, в контекстном меню нужно выбрать пункт Класс напряжения (2.1.2, на рис. 2.1), в открывшемся окне Данные фигуры, выбрать соответствующее напряжение (рис. 2.1.2).

2.1.3. Текст для линии можно расположить горизонтально или вертикально.

2.1.4. Изменить толщину линии выбрав одно из 3 значений (2.1.4 на Рис. 2.1).

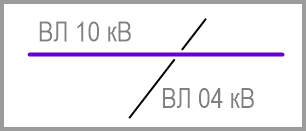

2.1.5. Если необходимо показать взаимное расположение по высоте пересекающихся линий, в контекстном меню фигуры линии, расположенной горизонтально, необходимо выбрать пункт Пересечение с другой линией (2.1.5 на Рис. 2.1). Например:

2.2. Коммутационный аппарат на опоре + ВЛ.

Для удобства составления схемы, коммутационные аппараты совмещены с линией ВЛ в одной фигуре (Рис. 2.2.1).
Длина линии вычисляется между точками подключения фигуры (то-есть, между центрами опор).

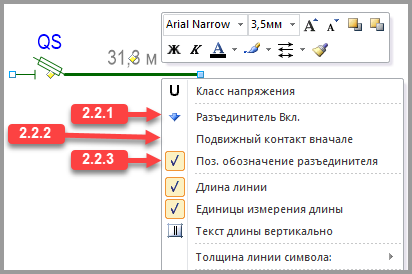

В фигурах данного типа, к контекстному меню, используемому в фигурах ЛЭП (Рис. 2.1), добавлены пункты:

2.2.1. Позволяет изменить состояние коммутационного аппарата (отключенное  или включенное ).  Данная функция будет полезна, если есть необходимость показать оперативное состояние линии электропередачи.
2.2.2. Меняет местами подвижный и неподвижный контакты аппарата .
2.2.3. Показывает или скрывает текстовый блок относящийся к коммутационному аппарату. Для правки текста, следует выделить коммутационный аппарат вторым щелчком левой кнопки мыши.

2.3. Ввод к потребителю

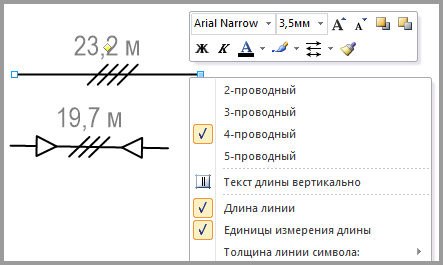

Для фигур воздушного и кабельного ввода, имеется возможность выбрать количество проводов (Рис. 2.3.1).

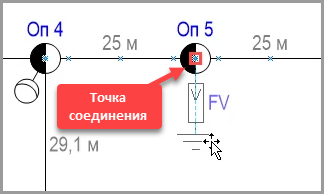

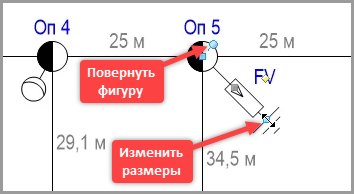

3.1. Элементы и конструкции, предназначенные для установки на опоры, снабжены точкой соединения для "приклеивания" к точке соединения опоры. Например разрядник (Рис. 3.1.1).

Символ элемента можно повернуть и (или) изменить размеры (отодвинуть от опоры) (Рис. 3.1.2).

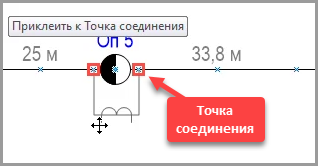

3.2. Символы типа: Катушка пупиновская на опору, присоединяются к точкам подключения, расположенных с отступом в начале и конце линий электропередачи(Рис. 3.2.1).

Управляющий маркер служит для изменения длины выводов и перемещения символа катушки на противоположную сторону опоры (Рис. 3.2.2).

Размер символов станций и подстанций не зависит от масштаба документа и может быть изменен пропорционально с остальными элементами поопорной схемы с помощью фигуры Параметры схемы (1 на Рис. 1).

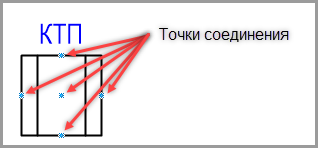

Точки соединения на фигурах станций и подстанций, служат для присоединения линий электропередачи. Например на фигуре КТП (Рис. 4).

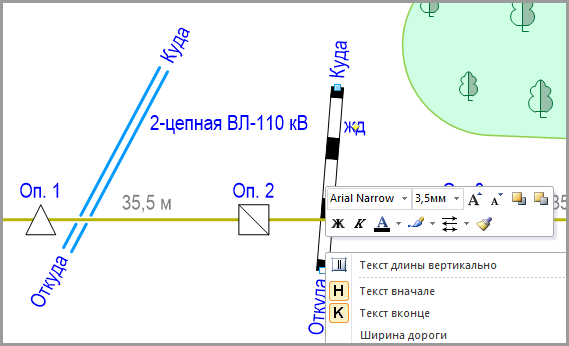

Пересекаемые объекты, на поопорной схеме, используются в качестве ориентиров. Символы данных обозначений, содержат кроме основного текстового поля, два текстовых поля Откуда и Куда, которые можно показать или скрыть в контекстном меню фигуры (Рис. 5).
Для правки текста этих полей следует выделить соответствующее текстовое поле вторым щелчком левой кнопки мыши.
На Рис. 5 символы пересекаемых объектов: 2-цепная ВЛ-110 кВ. и железная дорога.

Символы светильников, снабжены точкой соединения для "приклеивания" к точке соединения опоры (Рис. 6.1).

"Приклеенный" символ светильника к символу опоры можно повернуть и изменить размер (расстояние от опоры) (Рис. 6.2).

Фигуры, входящие в трафарет Элементы топографии, можно использовать на поопорной схеме в качестве ориентиров.

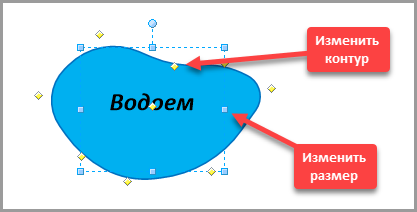

Фигуры, содержат управляющие маркеры, с помощью которых можно изменить контур.

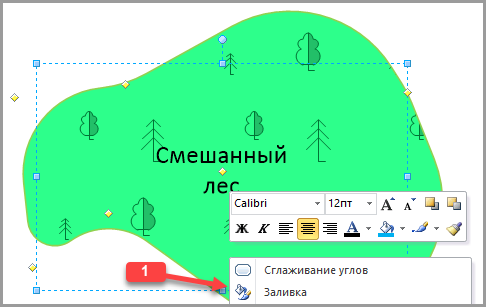

В контекстном меню элементов топографии представляющих заливки, есть пункт меню Заливка (1 на Рис. 7.2)

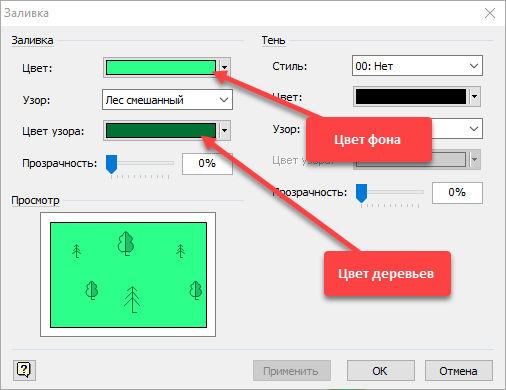

выбрав который можно настроить параметры заливки (Рис. 7.3).

Основные надписи выполнены по ГОСТ 2.104-2006 (ЕСКД).

В контекстном меню фигуры основной надписи, можно:

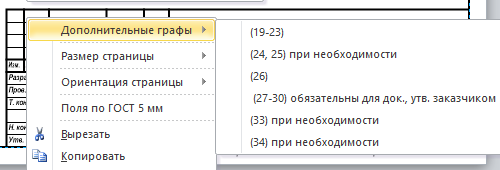

- показать или скрыть дополнительные графы (Рис. 8.1)

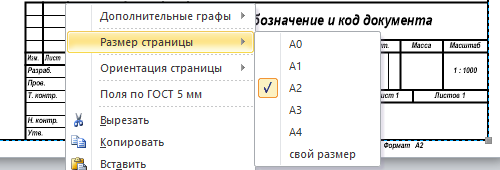

- установить размер страницы А0, А1, А2, А3, А4 или свой размер (Рис. 8.2),

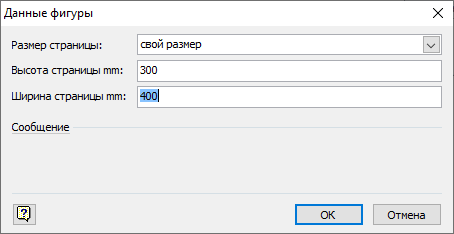

если выбран пункт свой размер, откроется окно Данные фигуры, для установки своих размеров (Рис. 8.2.1)

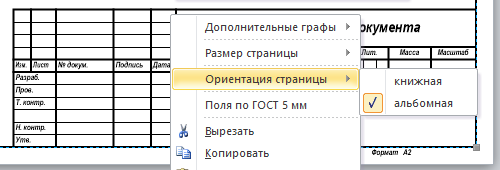

-  выбрать ориентацию страницы: книжная или альбомная (Рис. 8.3).
