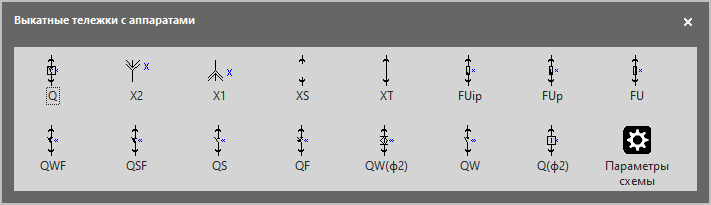

Трафарет Visio Выкатные тележки с аппаратами.
Трафарет Visio Выкатные тележки с аппаратами.
| Фигура Visio | Условное обозначение |
|---|---|
 |
Выкатная тележка с выключателем масляным, вакуумным или элегазовым. |
 |
Выкатная тележка с выключателем масляным, вакуумным или элегазовым (форма 2). |
 |
Выкатная тележка с выключателем нагрузки, вакуумным или элегазовым. |
 |
Выкатная тележка с выключателем нагрузки, вакуумным или элегазовым (форма 2). |
 |
Выкатная тележка с выключателем автоматическим. |
 |
Выкатная тележка с разъединителем. |
 |
Выкатная тележка разъединителя-предохранителя. |
 |
Выкатная тележка выключатель-разъединитель-предохранитель. |
 |
Выкатная тележка с предохранителем плавким. |
 |
Выкатная тележка с предохранителем. |
 |
Выкатная тележка с предохранителем инерционно-плавким. |
 |
Выкатная тележка разъединитель. |
 |
Выкатная тележка. Внутрь символа можно вставить любое другое условное обозначение. |
 |
Разъем выкатной тележки на вводе. |
 |
Разъем выкатной тележки на отходящей линии. |
Для символов выкатных тележек, в контекстном меню фигуры, можно изменить положение: рабочее, ремонтное или контрольное, например:

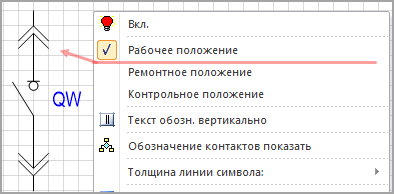

Выкатная тележка с выключателем нагрузки в рабочем положении.

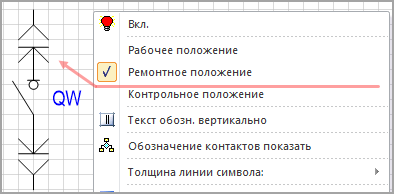

Выкатная тележка с выключателем нагрузки в ремонтном положении.
