Трафареты Visio «Схемы питающих сетей и щитков освещения» описание

Назначение.

Комплект трафаретов Visio «Схемы питающих сетей и щитков освещения» предназначен для профессионального оформления принципиальных электрических схем внутренних сетей электрического освещения зданий и сооружений различного назначения. Все элементы разработаны в строгом соответствии с требованиями ГОСТ 21.608—2021 и с учётом актуальных нормативных документов.

Трафареты позволяют быстро и единообразно создавать проектную документацию, включая:

Принципиальные схемы питающих и распределительных сетей,
Схемы магистральных и групповых щитков освещения,
Однолинейные схемы распределительных устройств,
Табличные формы по ГОСТ (ведомости, кабельные журналы, боковики).

Состав комплекта

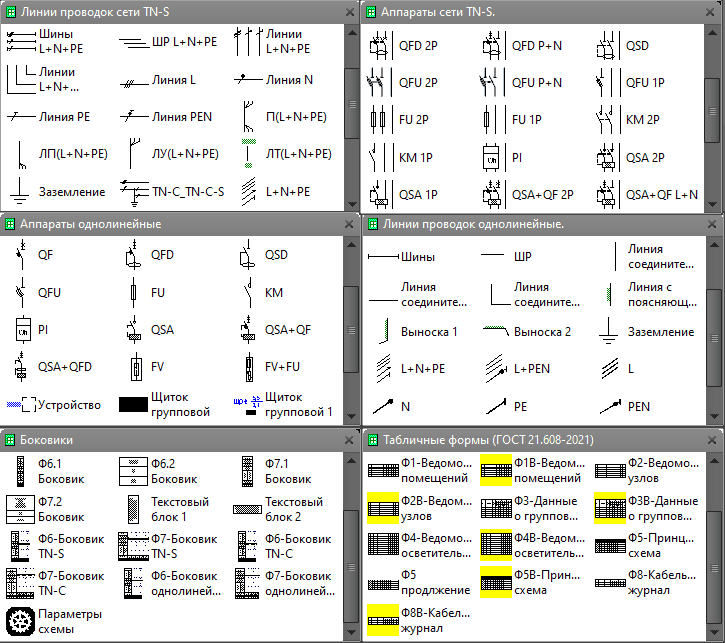

Комплект трафаретов включает 8 взаимосвязанных шаблонов, каждый из которых предназначен для решения конкретных задач при оформлении принципиальных схем электрических сетей и щитков освещения.

Трафарет	Назначение
Аппараты сети TN-S	Условные обозначения коммутационных аппаратов для схем с системой заземления TN-S: автоматические выключатели, УЗО, УЗДП, УЗИП, пускатели, счётчики и др.
Линии проводок сети TN-S	Линии, шины, выноски, идентификаторы и точки соединения для принципиальных схем в сетях TN-S. Поддерживают настройку стиля линий N, PE, PEN.
Аппараты сети TN-C	Аппараты для схем с системой TN-C (L+PEN). Предназначены для проектирования и модернизации электроустановок в старых зданиях.
Линии проводок сети TN-C	Линии, шины, выноски, идентификаторы и точки соединения для принципиальных схем в сетях TN-C (L+PEN). Предназначены для проектирования и модернизации электроустановок в старых зданиях.
Аппараты однолинейные	Упрощённые обозначения для однолинейных схем распределительных устройств: щитки, аппараты, поясняющие надписи по ГОСТ 21.608—2021, Приложение К.
Линии проводок однолинейные	Элементы для построения однолинейных схем, включая многоэтажные линии проводок с настраиваемыми этажами и точками подключения.
Формы боковиков (ГОСТ 21.608—2021)	Боковики для схем питающих и распределительных сетей, а также щитков освещения. Включены шаблоны со встроенными распределительными шинами L+N+PE, L+PEN и однолинейные исполнения.
Табличные формы (ГОСТ 21.608—2021)	Стандартизированные формы: ведомость помещений, ведомость осветительного оборудования, кабельный журнал, данные о групповых щитках и др.

Все трафареты полностью совместимы между собой и могут использоваться в одном проекте, обеспечивая единый стиль оформления.

Соответствие нормативным документам

При разработке трафаретов учтены требования ключевых нормативных документов, регулирующих оформление проектной документации в области электроснабжения и освещения.

ГОСТ 21.608—2021 — «Внутреннее электрическое освещение» — основной стандарт, на основе которого выполнены все табличные формы, боковики и элементы схем.
ГОСТ 2.702—2011 — «Правила выполнения электрических схем» — обеспечивает корректность условных графических обозначений.
ГОСТ IEC 61082-1—2014 и ГОСТ Р МЭК 60617-DB-12M-2015 — межгосударственные стандарты на документацию, применяемый в современных проектах.

Дополнительно использованы положения специализированных нормативных документов:

СП 256.1325800.2016 (с изменением №6) — примеры схем применены при разработке условных обозначений устройств защиты от дугового пробоя (УЗДП), а также определён способ отображения линий N, PE и PEN (сплошные, штрихпунктирные, пунктирные).
ГОСТ Р МЭК 61643-12—2011 и ГОСТ Р МЭК 62305-4—2016 — положения этих стандартов легли в основу условных обозначений устройств защиты от импульсных перенапряжений (УЗИП).
Техническая документация производителей — учтена при построении сложных комбинированных аппаратов (например, УЗДП со встроенным АВ или АВДТ).

Благодаря комплексному подходу к нормативной базе, трафареты обеспечивают соответствие проектной документации как отечественным, так и межгосударственным требованиям.

Функциональные особенности символов

Единые настройки оформления схемы

Через таблицу данных можно единообразно изменить параметры для всех элементов схемы:

Текст: цвет, высота, масштаб — отдельно для аппаратов и линий.
Толщина линий: раздельно для L, N, PE и PEN.
Стиль линий: N — сплошная или штрихпунктирная; PE и PEN — сплошная или пунктирная.

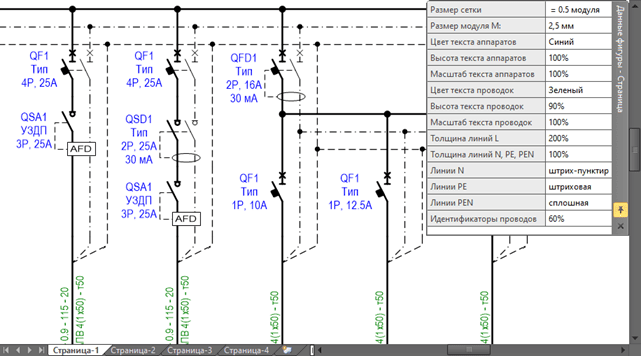

Рис. 1. Изменение общих параметров оформления схемы.

Гибкие табличные формы

Формы можно заполнять в Visio или в Word (в трафарете выделены жёлтым).
Поддержка ручного ввода, вставки из Excel и автоподбора строк.
Контекстное меню: скрыть заголовок, выровнять, продолжить таблицу.

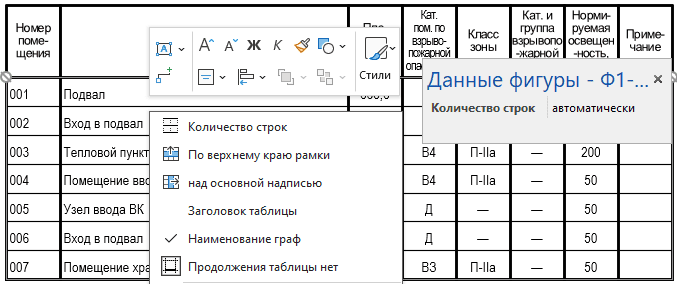

Рис. 2. Изменение параметров таблицы.

Боковики со встроенными шинами

Шины L+N+PE с точками подключения (от 4 до 30 линий).
Настройка: количество групп, шаг между линиями, стиль обозначений.
Доступны исполнения: TN-S, TN-C, однолинейное.

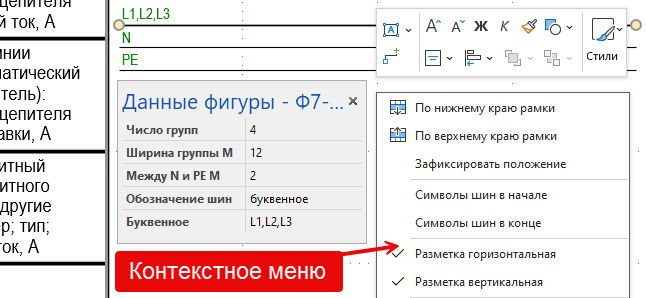

Рис. 3. Изменение параметров таблицы.

Настраиваемые условные обозначения

Точки подключения и управляющие маркеры — для точного позиционирования и настройки выводов (Рис. 4).
Контекстное меню: выбор типа контакта (выключатель, разъединитель), отображение символов, включение/выключение точек соединения (Рис. 5).
Позиционные обозначения и параметры — заполняются в таблице данных фигуры с помощью выпадающих списков (Рис. 6).

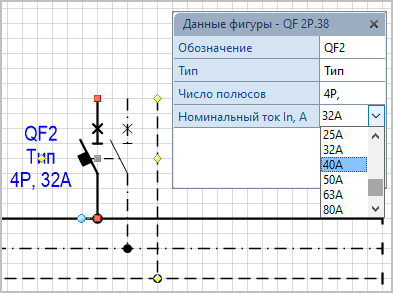

Рис. 4. Управляющие маркеры условного обозначения.

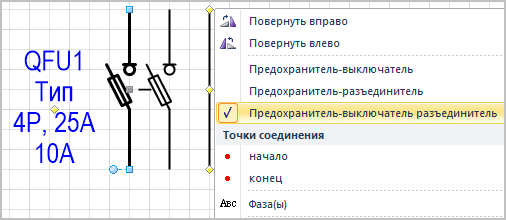

Рис. 5. Контекстное меню фигуры предохранителя-разъединителя.

Рис. 6. Выбор параметров автомата в таблице данных.
