Состав трафарета Visio «Осветительные приборы и арматура»

Трафарет Visio «Осветительные приборы и арматура»

Состав трафарета Visio «Осветительные приборы и арматура»

Условные графические изображения (УГИ) осветительных приборов и арматуры разработаны в соответствии с требованиями ГОСТ 21.210–2014. Изображения, не предусмотренные стандартом, дополнены на основе анализа реальных проектных решений.

Трафарет предназначен для оформления планов расположения электрооборудования, систем освещения и прокладки электрических сетей в зданиях различного назначения.

Фигура Visio	Условное обозначение
	1.1. Светильник с лампой накаливания, галогенной лампой накаливания.
	1.2. Светильник с компактными люминесцентными лампами.
	1.3. Светильник светодиодный формы, отличной от линейной.
	1.4. Светильник с разрядной лампой высокого давления.
	1.5. Светильник точечный.*
	1.6. Светильник точечный двухламповый.*
	1.7. Светильник точечный трёхламповый.*
	1.8. Светильник точечный четырёхламповый.*
	1.9. Светильник точечный четырёхламповый.*

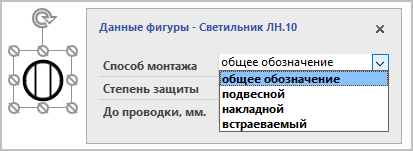

Дополнительные варианты условных графических изображений светильников п. 1.1–1.9 можно выбрать в зависимости от способа монтажа в контекстном меню фигуры. — подвесной,* — накладной,* — встраиваемый.*
	2.1. Светильник настенный (БРА).*
	2.2. Светильник настенный (БРА) однорожковый.*
	2.3. Светильник настенный (БРА) двухрожковый.*
	2.4. Светильник настенный (БРА) трёхрожковый.*

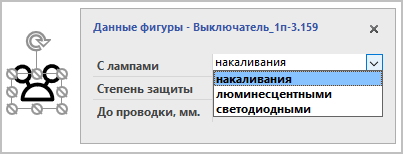

Для светильников п. 2.1–2.4 доступен выбор типа ламп в контекстном меню фигуры. — с лампами накаливания или галогенными, — с лампами компактными люминесцентными, — с лампами светодиодными.
	3.1. Светильник с линейными люминесцентными лампами или линейный светодиодный (выбирается в контекстном меню фигуры).
	3.2. Светильники с линейными люминесцентными лампами, установленные в линию или линейные светодиодные, установленные в линию (выбирается в контекстном меню фигуры).
	3.3. Светильник-световод щелевой.

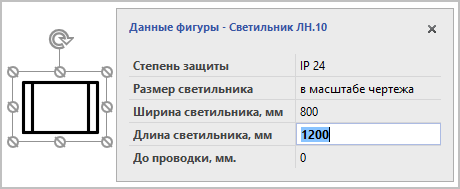

Для изображения светильников п. 3.1–3.3 в масштабе чертежа следует в таблице «Данные фигуры» выбрать пункт «Размер светильника» и задать его фактические размеры:
	4.1. Светодиодная лента (форма 1).*
	4.2. Светодиодная лента (форма 2).*
Графические изображения светодиодных лент выполнены в виде шаблонов линий. После размещения фигуры на чертеже её форматирование можно применить к любой линии через меню «Параметры линии» (Shift + F3) или с помощью инструмента «Формат по образцу».
	5.1. Люстра. Общее изображение.
	5.2. Люстра двухрожковая.*
	5.3. Люстра трёхрожковая.*
	5.4. Люстра четырёхрожковая.*
	5.5. Люстра пятирожковая.*
	5.6. Люстра шестирожковая.*
	5.7. Люстра семирожковая.*

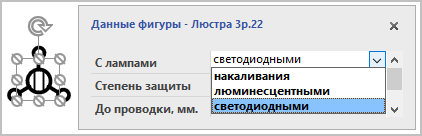

Для люстр п. 5.2–5.7 в контекстном меню можно выбрать тип используемых ламп:
	6.1. Прожектор. Общее изображение. (по ГОСТ 21.210, табл. 6, п. 7)
	6.2. Прожектор. Общее изображение. (по ГОСТ 21.210, табл. 7, п. 11)
	6.3. Группа прожекторов с направлением оптической оси в одну сторону.
	6.4. Группа прожекторов с направлением оптической оси во все стороны.
	7.1. Светильник для специального освещения (световой указатель). Общее изображение.
	7.2. Светофор сигнальный (на 1–7 ламп).
	7.3. Патрон ламповый стенной.
	7.4. Патрон ламповый подвесной.
	7.5. Патрон ламповый потолочный.
* Условные графические изображения данных осветительных приборов в стандартах отсутствуют. Разработаны на основе анализа пользовательских графических изображений, включённых в действующие проекты освещения.
