Фигуры Visio Универсальные переключатели, ключи управления, командоконтроллеры реверсивные.

Трафарет Visio Универсальные переключатели, ключи управления, командоконтроллеры реверсивные.


Состав трафарета Visio Универсальные переключатели, ключи управления, командоконтроллеры реверсивные.

1. Универсальные переключатели, ключи управления, командоконтроллеры с нейтральным положением и по 1 позиции в 2 направлениях.

Фигура Visio

Условное обозначение

Переключатель с нейтральным положением и по 1 позиции в 2 направлениях, коммутируемых цепей (контактов) 1.

Переключатель с нейтральным положением и по 1 позиции в 2 направлениях, коммутируемых цепей (контактов) 1.

Переключатель с нейтральным положением и по 1 позиции в 2 направлениях, коммутируемых цепей (контактов) 2.

Переключатель с нейтральным положением и по 1 позиции в 2 направлениях, коммутируемых цепей (контактов) 2.

Переключатель с нейтральным положением и по 1 позиции в 2 направлениях, коммутируемых цепей (контактов) 3.

Переключатель с нейтральным положением и по 1 позиции в 2 направлениях, коммутируемых цепей (контактов) 3.

Переключатель с нейтральным положением и по 1 позиции в 2 направлениях, коммутируемых цепей (контактов) 4.

Переключатель с нейтральным положением и по 1 позиции в 2 направлениях, коммутируемых цепей (контактов) 4.

Переключатель с нейтральным положением и по 1 позиции в 2 направлениях, коммутируемых цепей (контактов) 5.

Переключатель с нейтральным положением и по 1 позиции в 2 направлениях, коммутируемых цепей (контактов) 5.

Переключатель с нейтральным положением и по 1 позиции в 2 направлениях, коммутируемых цепей (контактов) 6.

Переключатель с нейтральным положением и по 1 позиции в 2 направлениях, коммутируемых цепей (контактов) 6.

Переключатель с нейтральным положением и по 1 позиции в 2 направлениях, коммутируемых цепей (контактов) 8.

Переключатель с нейтральным положением и по 1 позиции в 2 направлениях, коммутируемых цепей (контактов) 8.

Переключатель с нейтральным положением и по 1 позиции в 2 направлениях, коммутируемых цепей (контактов) 10.

Переключатель с нейтральным положением и по 1 позиции в 2 направлениях, коммутируемых цепей (контактов) 10.

Переключатель с нейтральным положением и по 1 позиции в 2 направлениях, коммутируемых цепей (контактов) 12.

Переключатель с нейтральным положением и по 1 позиции в 2 направлениях, коммутируемых цепей (контактов) 12.



2. Универсальные переключатели, ключи управления, командоконтроллеры с нейтральным положением и по 2 позиции в 2 направлениях.

Фигура Visio

Условное обозначение

Переключатель с нейтральным положением и по 2 позиции в 2 направлениях, коммутируемых цепей (контактов) 1.

Переключатель с нейтральным положением и по 2 позиции в 2 направлениях, коммутируемых цепей (контактов) 1.

Переключатель с нейтральным положением и по 2 позиции в 2 направлениях, коммутируемых цепей (контактов) 2.

Переключатель с нейтральным положением и по 2 позиции в 2 направлениях, коммутируемых цепей (контактов) 2.

Переключатель с нейтральным положением и по 2 позиции в 2 направлениях, коммутируемых цепей (контактов) 3.

Переключатель с нейтральным положением и по 2 позиции в 2 направлениях, коммутируемых цепей (контактов) 3.

Переключатель с нейтральным положением и по 2 позиции в 2 направлениях, коммутируемых цепей (контактов) 4.

Переключатель с нейтральным положением и по 2 позиции в 2 направлениях, коммутируемых цепей (контактов) 4.

Переключатель с нейтральным положением и по 2 позиции в 2 направлениях, коммутируемых цепей (контактов) 5.

Переключатель с нейтральным положением и по 2 позиции в 2 направлениях, коммутируемых цепей (контактов) 5.

Переключатель с нейтральным положением и по 2 позиции в 2 направлениях, коммутируемых цепей (контактов) 6.

Переключатель с нейтральным положением и по 2 позиции в 2 направлениях, коммутируемых цепей (контактов) 6.

Переключатель с нейтральным положением и по 2 позиции в 2 направлениях, коммутируемых цепей (контактов) 8.

Переключатель с нейтральным положением и по 2 позиции в 2 направлениях, коммутируемых цепей (контактов) 8.

Переключатель с нейтральным положением и по 2 позиции в 2 направлениях, коммутируемых цепей (контактов) 10.

Переключатель с нейтральным положением и по 2 позиции в 2 направлениях, коммутируемых цепей (контактов) 10.

Переключатель с нейтральным положением и по 2 позиции в 2 направлениях, коммутируемых цепей (контактов) 12.

Переключатель с нейтральным положением и по 2 позиции в 2 направлениях, коммутируемых цепей (контактов) 12.



3. Универсальные переключатели, ключи управления, командоконтроллеры с нейтральным положением и по 3 позиции в 2 направлениях.

Фигура Visio

Условное обозначение

Переключатель с нейтральным положением и по 3 позиции в 2 направлениях, коммутируемых цепей (контактов) 1.

Переключатель с нейтральным положением и по 3 позиции в 2 направлениях, коммутируемых цепей (контактов) 1.

Переключатель с нейтральным положением и по 3 позиции в 2 направлениях, коммутируемых цепей (контактов) 2.

Переключатель с нейтральным положением и по 3 позиции в 2 направлениях, коммутируемых цепей (контактов) 2.

Переключатель с нейтральным положением и по 3 позиции в 2 направлениях, коммутируемых цепей (контактов) 3.

Переключатель с нейтральным положением и по 3 позиции в 2 направлениях, коммутируемых цепей (контактов) 3.

Переключатель с нейтральным положением и по 3 позиции в 2 направлениях, коммутируемых цепей (контактов) 4.

Переключатель с нейтральным положением и по 3 позиции в 2 направлениях, коммутируемых цепей (контактов) 4.

Переключатель с нейтральным положением и по 3 позиции в 2 направлениях, коммутируемых цепей (контактов) 5.

Переключатель с нейтральным положением и по 3 позиции в 2 направлениях, коммутируемых цепей (контактов) 5.

Переключатель с нейтральным положением и по 3 позиции в 2 направлениях, коммутируемых цепей (контактов) 6.

Переключатель с нейтральным положением и по 3 позиции в 2 направлениях, коммутируемых цепей (контактов) 6.

Переключатель с нейтральным положением и по 3 позиции в 2 направлениях, коммутируемых цепей (контактов) 8.

Переключатель с нейтральным положением и по 3 позиции в 2 направлениях, коммутируемых цепей (контактов) 8.

Переключатель с нейтральным положением и по 3 позиции в 2 направлениях, коммутируемых цепей (контактов) 10.

Переключатель с нейтральным положением и по 3 позиции в 2 направлениях, коммутируемых цепей (контактов) 10.

Переключатель с нейтральным положением и по 3 позиции в 2 направлениях, коммутируемых цепей (контактов) 12.

Переключатель с нейтральным положением и по 3 позиции в 2 направлениях, коммутируемых цепей (контактов) 12.



4. Универсальные переключатели, ключи управления, командоконтроллеры с нейтральным положением и по 4 позиции в 2 направлениях.

Фигура Visio

Условное обозначение

Переключатель с нейтральным положением и по 4 позиции в 2 направлениях, коммутируемых цепей (контактов) 1.

Переключатель с нейтральным положением и по 4 позиции в 2 направлениях, коммутируемых цепей (контактов) 1.

Переключатель с нейтральным положением и по 4 позиции в 2 направлениях, коммутируемых цепей (контактов) 2.

Переключатель с нейтральным положением и по 4 позиции в 2 направлениях, коммутируемых цепей (контактов) 2.

Переключатель с нейтральным положением и по 4 позиции в 2 направлениях, коммутируемых цепей (контактов) 3.

Переключатель с нейтральным положением и по 4 позиции в 2 направлениях, коммутируемых цепей (контактов) 3.

Переключатель с нейтральным положением и по 4 позиции в 2 направлениях, коммутируемых цепей (контактов) 4.

Переключатель с нейтральным положением и по 4 позиции в 2 направлениях, коммутируемых цепей (контактов) 4.

Переключатель с нейтральным положением и по 4 позиции в 2 направлениях, коммутируемых цепей (контактов) 5.

Переключатель с нейтральным положением и по 4 позиции в 2 направлениях, коммутируемых цепей (контактов) 5.

Переключатель с нейтральным положением и по 4 позиции в 2 направлениях, коммутируемых цепей (контактов) 6.

Переключатель с нейтральным положением и по 4 позиции в 2 направлениях, коммутируемых цепей (контактов) 6.

Переключатель с нейтральным положением и по 4 позиции в 2 направлениях, коммутируемых цепей (контактов) 8.

Переключатель с нейтральным положением и по 4 позиции в 2 направлениях, коммутируемых цепей (контактов) 8.

Переключатель с нейтральным положением и по 4 позиции в 2 направлениях, коммутируемых цепей (контактов) 10.

Переключатель с нейтральным положением и по 4 позиции в 2 направлениях, коммутируемых цепей (контактов) 10.

Переключатель с нейтральным положением и по 4 позиции в 2 направлениях, коммутируемых цепей (контактов) 12.

Переключатель с нейтральным положением и по 4 позиции в 2 направлениях, коммутируемых цепей (контактов) 12.



5. Универсальные переключатели, ключи управления, командоконтроллеры с нейтральным положением и по 5 позиции в 2 направлениях.

Фигура Visio

Условное обозначение

Переключатель с нейтральным положением и по 5 позиций в 2 направлениях, коммутируемых цепей (контактов) 1.

Переключатель с нейтральным положением и по 5 позиций в 2 направлениях, коммутируемых цепей (контактов) 1.

Переключатель с нейтральным положением и по 5 позиций в 2 направлениях, коммутируемых цепей (контактов) 2.

Переключатель с нейтральным положением и по 5 позиций в 2 направлениях, коммутируемых цепей (контактов) 2.

Переключатель с нейтральным положением и по 5 позиций в 2 направлениях, коммутируемых цепей (контактов) 3.

Переключатель с нейтральным положением и по 5 позиций в 2 направлениях, коммутируемых цепей (контактов) 3.

Переключатель с нейтральным положением и по 5 позиций в 2 направлениях, коммутируемых цепей (контактов) 4.

Переключатель с нейтральным положением и по 5 позиций в 2 направлениях, коммутируемых цепей (контактов) 4.

Переключатель с нейтральным положением и по 5 позиций в 2 направлениях, коммутируемых цепей (контактов) 5.

Переключатель с нейтральным положением и по 5 позиций в 2 направлениях, коммутируемых цепей (контактов) 5.

Переключатель с нейтральным положением и по 5 позиций в 2 направлениях, коммутируемых цепей (контактов) 6.

Переключатель с нейтральным положением и по 5 позиций в 2 направлениях, коммутируемых цепей (контактов) 6.

Переключатель с нейтральным положением и по 5 позиций в 2 направлениях, коммутируемых цепей (контактов) 8.

Переключатель с нейтральным положением и по 5 позиций в 2 направлениях, коммутируемых цепей (контактов) 8.

Переключатель с нейтральным положением и по 5 позиций в 2 направлениях, коммутируемых цепей (контактов) 10.

Переключатель с нейтральным положением и по 5 позиций в 2 направлениях, коммутируемых цепей (контактов) 10.

Переключатель с нейтральным положением и по 5 позиций в 2 направлениях, коммутируемых цепей (контактов) 12.

Переключатель с нейтральным положением и по 5 позиций в 2 направлениях, коммутируемых цепей (контактов) 12.



Фигуры Visio условных обозначений универсальных переключателей, снабжены возможностью легко изменить диаграмму замыкания контактов.

Для этого, в контекстном меню фигуры, с помощью пункта Диаграмма замыкания контактов следует открыть таблицу Данные фигуры и прописать с помощью цифр 0 и 1, диаграмму замыкания для каждой из коммутируемых цепей (где: 1 - контакт замкнут для данного положения ключа, 0 - контакт разомкнут для данного положения ключа).

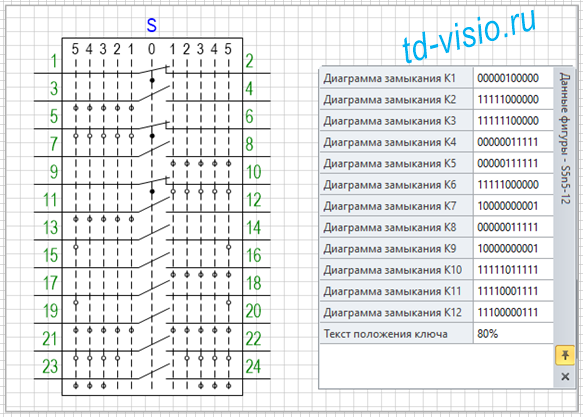

На рис. 1, условное обозначение командо-контроллера ККТ-61 и таблица Данные фигуры с прописанными для него данными для отображения алгоритма включения контактов в зависимости от положения рукоятки управления.

Форматирование диаграммы включения контактов командо-контроллера ККТ-61.
Рис. 1. Форматирование диаграммы включения контактов командо-контроллера ККТ-61.

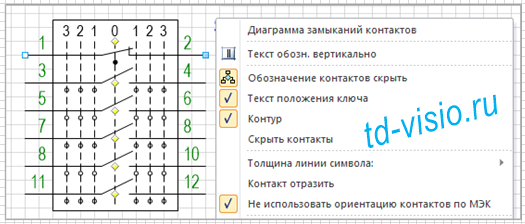

В контекстном меню фигуры условного обозначения универсального переключателя (рис. 2), можно показать или скрыть:

  • текст положения ключа,
  • контур границы универсального переключателя,
  • символы контактов переключателя.

Контекстное меню фигуры Visio для универсального переключателя.
Рис. 2. Контекстное меню фигуры Visio для универсального переключателя.

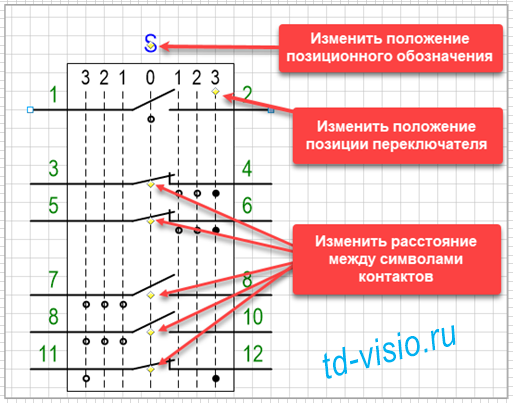

С помощью встроенных в фигуру управляющих маркеров (рис. 3), можно изменить:

  • положение позиционного обозначения,
  • положение позиции переключателя
  • расстояние между символами контактов

Управляющие маркеры для изменения условного обозначения универсального переключателя.
Рис. 3. Управляющие маркеры для изменения условного обозначения универсального переключателя.
