Фигуры Visio Фотоэлектрические выключатели.

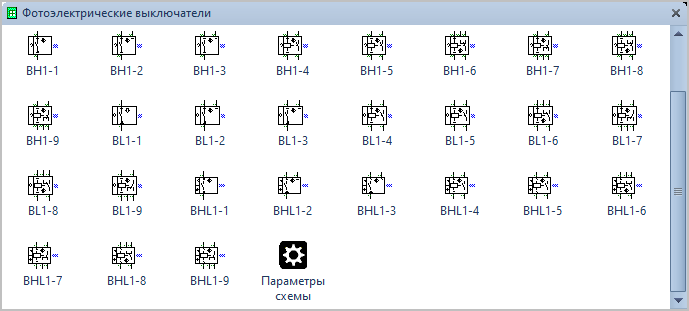

Трафарет Visio Фотоэлектрические выключатели.


Состав трафарета Visio Фотоэлектрические выключатели.

1. Фотоэлектрические выключатели-излучатели.

Фигура Visio

Условное обозначение

Фотоэлектрический выключатель-излучатель, с питанием по постоянному току, 2 вывода

Фотоэлектрический выключатель-излучатель, с питанием по постоянному току, 2 вывода, контакт:

  • замыкающий,
  • размыкающий.

Фотоэлектрический выключатель-излучатель, с питанием по постоянному току, 3 вывода

Фотоэлектрический выключатель-излучатель, с питанием по постоянному току, 3 вывода, контакт:

  • замыкающий,
  • размыкающий.

Фотоэлектрический выключатель-излучатель, с питанием по переменному току, 3 вывода

Фотоэлектрический выключатель-излучатель, с питанием по переменному току, 3 вывода, контакт:

  • замыкающий,
  • размыкающий.

Фотоэлектрический выключатель-излучатель, с питанием по постоянному току, 4 вывода

Фотоэлектрический выключатель-излучатель, с питанием по постоянному току, 4 вывода, контакт:

  • замыкающий,
  • размыкающий.

Фотоэлектрический выключатель-излучатель, с питанием по переменному току, 4 вывода

Фотоэлектрический выключатель-излучатель, с питанием по переменному току, 4 вывода, контакт:

  • замыкающий,
  • размыкающий.

Фотоэлектрический выключатель-излучатель переключающий, с питанием по постоянному току, 5 выводов

Фотоэлектрический выключатель-излучатель переключающий, с питанием по постоянному току, 5 выводов.

Фотоэлектрический выключатель-излучатель переключающий на 2 направления, с питанием по постоянному току, 5 выводов

Фотоэлектрический выключатель-излучатель переключающий на 2 направления, с питанием по постоянному току, 5 выводов.

Фотоэлектрический выключатель-излучатель переключающий, с питанием по переменному току, 5 выводов

Фотоэлектрический выключатель-излучатель переключающий, с питанием по переменному току, 5 выводов.

Фотоэлектрический выключатель-излучатель переключающий на 2 направления, с питанием по переменному току, 5 выводов

Фотоэлектрический выключатель-излучатель переключающий на 2 направления, с питанием по переменному току, 5 выводов.



2. Фотоэлектрические выключатели-приемники.

Фигура Visio

Условное обозначение

Фотоэлектрический выключатель-приемник, с питанием по постоянному току, 2 вывода

Фотоэлектрический выключатель-приемник, с питанием по постоянному току, 2 вывода, контакт:

  • замыкающий,
  • размыкающий.

Фотоэлектрический выключатель-приемник, с питанием по постоянному току, 3 вывода

Фотоэлектрический выключатель-приемник, с питанием по постоянному току, 3 вывода, контакт:

  • замыкающий,
  • размыкающий.

Фотоэлектрический выключатель-приемник, с питанием по переменному току, 3 вывода

Фотоэлектрический выключатель-приемник, с питанием по переменному току, 3 вывода, контакт:

  • замыкающий,
  • размыкающий.

Фотоэлектрический выключатель-приемник, с питанием по постоянному току, 4 вывода

Фотоэлектрический выключатель-приемник, с питанием по постоянному току, 4 вывода, контакт:

  • замыкающий,
  • размыкающий.

Фотоэлектрический выключатель-приемник, с питанием по переменному току, 4 вывода

Фотоэлектрический выключатель-приемник, с питанием по переменному току, 4 вывода, контакт:

  • замыкающий,
  • размыкающий.

Фотоэлектрический выключатель-приемник переключающий, с питанием по постоянному току, 5 выводов

Фотоэлектрический выключатель-приемник переключающий, с питанием по постоянному току, 5 выводов.

Фотоэлектрический выключатель-приемник переключающий на 2 направления, с питанием по постоянному току, 5 выводов

Фотоэлектрический выключатель-приемник переключающий на 2 направления, с питанием по постоянному току, 5 выводов.

Фотоэлектрический выключатель-приемник переключающий, с питанием по переменному току, 5 выводов

Фотоэлектрический выключатель-приемник переключающий, с питанием по переменному току, 5 выводов.

Фотоэлектрический выключатель-приемник переключающий на 2 направления, с питанием по переменному току, 5 выводов

Фотоэлектрический выключатель-приемник переключающий на 2 направления, с питанием по переменному току, 5 выводов.



3. Фотоэлектрические выключатели-излучатели/приемники.

Фигура Visio

Условное обозначение

Фотоэлектрический выключатель-излучатель/приемник, с питанием по постоянному току, 2 вывода, контакт:

  • замыкающий,
  • размыкающий.

Фотоэлектрический выключатель-излучатель/приемник, с питанием по постоянному току, 3 вывода

Фотоэлектрический выключатель-излучатель/приемник, с питанием по постоянному току, 3 вывода, контакт:

  • замыкающий,
  • размыкающий.

Фотоэлектрический выключатель-излучатель/приемник, с питанием по переменному току, 3 вывода

Фотоэлектрический выключатель-излучатель/приемник, с питанием по переменному току, 3 вывода, контакт:

  • замыкающий,
  • размыкающий.

Фотоэлектрический выключатель-излучатель/приемник, с питанием по постоянному току, 4 вывода

Фотоэлектрический выключатель-излучатель/приемник, с питанием по постоянному току, 4 вывода, контакт:

  • замыкающий,
  • размыкающий.

Фотоэлектрический выключатель-излучатель/приемник, с питанием по переменному току, 4 вывода

Фотоэлектрический выключатель-излучатель/приемник, с питанием по переменному току, 4 вывода, контакт:

  • замыкающий,
  • размыкающий.

Фотоэлектрический выключатель-излучатель/приемник переключающий, с питанием по постоянному току, 5 выводов

Фотоэлектрический выключатель-излучатель/приемник переключающий, с питанием по постоянному току, 5 выводов.

Фотоэлектрический выключатель-излучатель/приемник переключающий на 2 направления, с питанием по постоянному току, 5 выводов

Фотоэлектрический выключатель-излучатель/приемник переключающий на 2 направления, с питанием по постоянному току, 5 выводов.

Фотоэлектрический выключатель-излучатель/приемник переключающий, с питанием по переменному току, 5 выводов

Фотоэлектрический выключатель-излучатель/приемник переключающий, с питанием по переменному току, 5 выводов.

Фотоэлектрический выключатель-излучатель/приемник переключающий на 2 направления, с питанием по переменному току, 5 выводов

Фотоэлектрический выключатель-излучатель/приемник переключающий на 2 направления, с питанием по переменному току, 5 выводов.

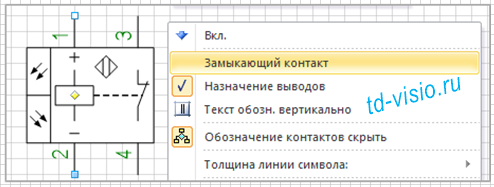

Для символов Фотоэлектрические выключатели, можно изменить в контекстном меню фигуры контакт замыкающий на размыкающий (рис. 1)

Контекстное меню фигуры Visio Фотоэлектрический выключатель-излучатель/приемник.
Рис. 1. Контекстное меню фигуры Visio Фотоэлектрический выключатель-излучатель/приемник.
