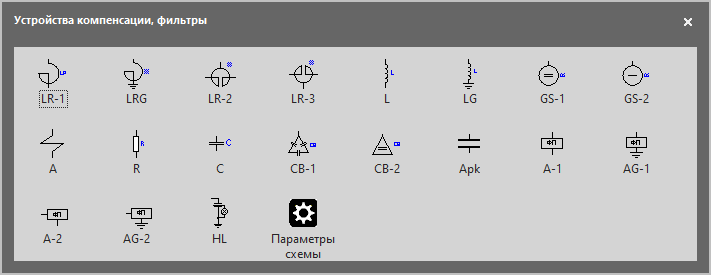

Трафарет Visio Устройства компенсации, фильтры для однолинейных схем электроснабжения.
Трафарет Visio Устройства компенсации, фильтры.

Состав трафарета Visio Устройства компенсации, фильтры.
Фигура Visio Условное обозначение
Условное обозначение - реактор токоограничивающий одинарный. Реактор токоограничивающий одинарный.
Условное обозначение - реактор токоограничивающий одинарный с заземлением. Реактор токоограничивающий с заземлением.
Условное обозначение - реактор токоограничивающий сдвоенный 1. Реактор токоограничивающий сдвоенный.
Условное обозначение - реактор токоограничивающий сдвоенный 2. Реактор токоограничивающий сдвоенный.
Условное обозначение - дроссельная катушка. Дроссельная катушка.
Условное обозначение - дугогасящий реактор. Дугогасящий реактор.
Условное обозначение - синхронный компенсатор. Синхронный компенсатор.
Условное обозначение - асинхронизированный синхронный компенсатор. Асинхронизированный синхронный компенсатор.
Условное обозначение - заградительный фильтр. Заградительный фильтр.
Условное обозначение - резистор. Резистор.
Условное обозначение - конденсатор. Конденсатор.
Условное обозначение - конденсаторная батарея. Конденсаторная батарея.
Условное обозначение - батарея статических конденсаторов. Батарея статических конденсаторов.
Условное обозначение - устройство продольной компенсации. Устройство продольной компенсации.
Условное обозначение - устройство (фильтр, и т.п.). Устройство (фильтр, и т.п.).
Условное обозначение - устройство (фильтр, и т.п.) с заземлением. Устройство (фильтр, и т.п.) с заземлением.
Условное обозначение - устройство (фильтр, и т.п.) 2. Устройство (фильтр, и т.п.).
Условное обозначение - устройство (фильтр, и т.п.) с заземлением 2. Устройство (фильтр, и т.п.) с заземлением.
Условное обозначение - датчик напряжения. Датчик напряжения.
