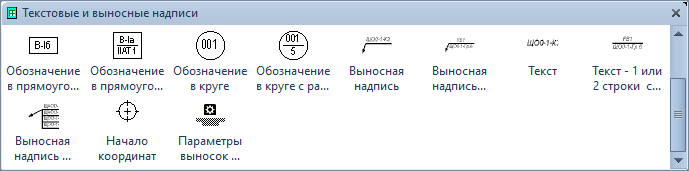

Состав трафарета Visio «Текстовые и выносные надписи»
Состав трафарета Visio «Текстовые и выносные надписи»
Шаблоны текстовых и выносных надписей разработаны в соответствии с требованиями ГОСТ 21.608–2021 (приложения Б и В) и предназначены для оформления планов расположения электрооборудования и прокладки электрических сетей.
| Фигура Visio | Условное обозначение |
|---|---|
  |
Шаблон текстового блока в прямоугольнике с одной строкой или двумя с разделительной чертой для обозначения классов взрывоопасных и пожароопасных зон. Разделительная линия появляется автоматически после нажатия клавиши Enter. |
  |
Шаблон текстового блока в круге с одной строкой или двумя с разделительной чертой (для нанесения номеров помещений). Разделительная линия появляется автоматически после нажатия клавиши Enter. |
  |
Выносная надпись. Вторая строка добавляется нажатием клавиши Enter. |
 |
|
 |
Шаблон текстового блока — 1 или 2 строки с разделительной чертой. Разделительная линия появляется после нажатия клавиши Enter. |
 |
Выносная надпись с количеством полок от 2 до 25. Каждая новая полка добавляется автоматически при вводе новой строки (клавиша Enter). Размеры полок изменяются пропорционально размеру шрифта. |
 |
Начало координат — шаблон для быстрого перемещения нулевого значения на линейках в любую точку чертежа. |
Особенности настройки
Размер шрифта для всех текстовых и выносных надписей синхронизирован с общим размером шрифта, установленным для условных графических изображений на чертеже. Графические элементы (рамки, полки, стрелки) автоматически масштабируются при изменении шрифта, что обеспечивает единый визуальный стиль документации.

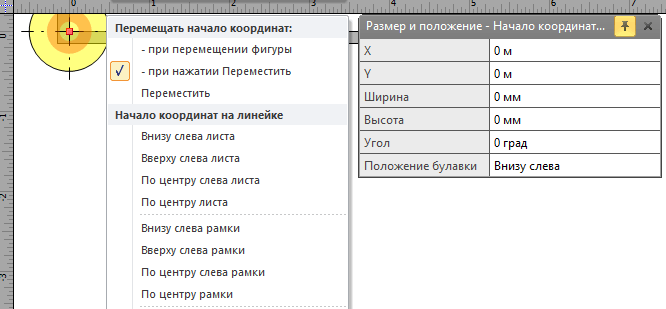

Фигура «Начало координат» позволяет быстро задать новую точку отсчёта на линейках Visio — например, в левом нижнем углу помещения. Это упрощает и ускоряет точную разметку при размещении оборудования и линий проводок.
