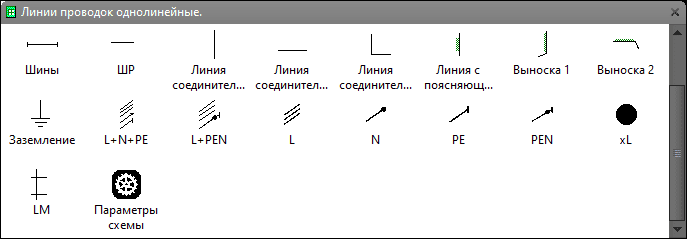

Трафарет Visio «Линии проводок однолинейные»

Трафарет содержит условные обозначения линий, шин и вспомогательных элементов для однолинейных схем электрических сетей, соответствующие требованиям ГОСТ 21.608—2021. Все фигуры оптимизированы для оформления структурных и принципиальных схем с упрощённым изображением цепей.

Шаблоны предназначены для проектирования распределительных сетей, включая главные и групповые шины, линии питания, выноски и элементы маркировки. Все фигуры оснащены точками подключения и управляющими параметрами для удобной интеграции в проекты.

1. Условные обозначения линий и шин

Распределительные шины

Фигура Visio	Условное графическое изображение
	Шины распределительные главные. Встроенные точки подключения для 4–30 питающих линий.
	Шины распределительные групповые. Встроенные точки подключения для 2–16 питающих линий.

Линии питания и соединения

Фигура Visio	Условное графическое изображение
	Соединительная вертикальная линия.
	Соединительная горизонтальная линия.
	Линия для изменения направления — из горизонтального в вертикальное и наоборот.
	Линия с поясняющей надписью. Надпись заполняется в таблице «Данные фигуры»: с расчётными данными (сечение, марка, длина) или без них (по ГОСТ 21.608—2021, Приложение К).

Выноски и идентификаторы

Фигура Visio	Условное графическое изображение
	Выноска вертикальная — с поясняющей надписью. Применяется, когда нет места для надписи рядом с линией.
	Выноска горизонтальная — альтернативное размещение поясняющей надписи. Для схем с ограниченным пространством.

Специальные элементы

Фигура Visio	Условное графическое изображение
	Заземление.
	Идентификатор проводов L+N+PE.
	Идентификатор проводов L+PEN.
	Идентификатор проводов L.
	Идентификатор провода N.
	Идентификатор провода PE.
	Идентификатор провода PEN.
	Точка соединения.

Многоэтажные схемы

Фигура Visio	Условное графическое изображение
	Линия проводки для схемы питающей и распределительной сети многоэтажного здания (см. ГОСТ 21.608—2021, Рисунок И.1). Шаблон включает: Встроенные точки подключения для 2–16 групповых щитков, Разделительные линии этажей, Возможность изменения расстояния между этажами.

2. Особенности использования

Функциональные возможности и свойства шаблонов из трафарета «Линии проводок однолинейные» полностью аналогичны шаблонам из трафарета «Линии проводок сети TN-S».

• Все фигуры оснащены точками подключения и управляющими маркерами.
• Параметры настраиваются через таблицу «Данные фигуры» и контекстное меню.
• Поясняющие надписи можно показать/скрыть или перенести с помощью выносок.

Это обеспечивает единый стиль оформления и простую интеграцию в проекты.
