Шаблоны Visio: Основные надписи, таблицы соединений, перечни.

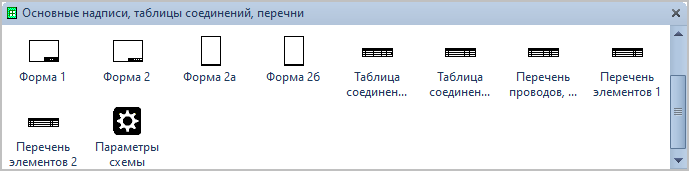

Трафарет Visio Основные надписи, таблицы соединений, перечни.


Состав трафарета Visio Основные надписи, таблицы соединений, перечни.

1. Основные надписи по ГОСТ 2.104-2006.

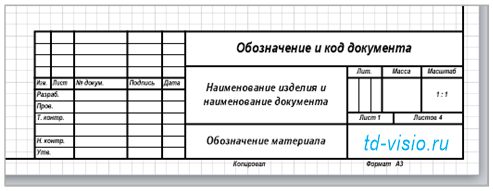

Форма 1. Основная надпись и дополнительные графы для чертежей и схем (рис. 1.1).

Шаблон Visio Основная надпись и дополнительные графы для чертежей и схем.
Рис. 1.1.

Дополнительные графы (19-23, 24-25, 26, 27-30, 33) для основной надписи форма 1, можно показать или скрыть в контекстном меню фигуры (рис. 1.2) по необходимости:

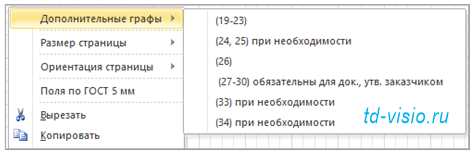

Контекстное меню фигуры основной надписи форма 1
Рис. 1.2. Контекстное меню фигуры основной надписи форма 1.

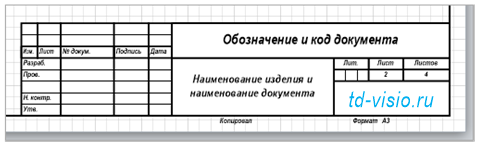

Форма 2. Основная надпись и дополнительные графы для текстовых конструкторских документов (первый или заглавный лист) (рис. 1.3).

Шаблон Visio Основная надпись и дополнительные графы для текстовых конструкторских документов (первый или заглавный лист).
Рис. 1.3.

Дополнительные графы (19-23, 24-25, 27-30) для основной надписи форма 2, можно показать или скрыть в контекстном меню фигуры (рис. 1.4) по необходимости:

Контекстное меню фигуры основной надписи форма 2.
Рис. 1.4. Контекстное меню фигуры основной надписи форма 2.

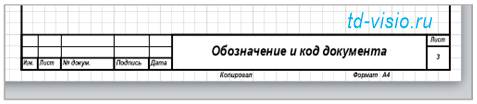

Форма 2а. Основная надпись и дополнительные графы для чертежей (схем) и текстовых конструкторских документов (последующие листы) (рис. 1.5).

Шаблон Visio Основная надпись и дополнительные графы для чертежей (схем) и текстовых конструкторских документов (последующие листы).
Рис. 1.5.

Дополнительные графы (19-23, 26) для основной надписи форма 2а, можно показать или скрыть в контекстном меню фигуры (рис. 1.6) по необходимости:

Контекстное меню фигуры основной надписи форма 2а.
Рис. 1.6. Контекстное меню фигуры основной надписи форма 2а.

Форма 2б. Основная надпись и дополнительные графы для текстовых конструкторских документов при двустороннем светокопировании (последующие листы) (рис. 1.7).

Шаблон Visio Основная надпись и дополнительные графы для текстовых конструкторских документов при двустороннем светокопировании (последующие листы).
Рис. 1.7.

Дополнительные графы (19-23) для основной надписи форма 2б, можно показать или скрыть в контекстном меню фигуры (рис. 1.8) по необходимости:

Контекстное меню фигуры основной надписи форма 2б.
Рис. 1.8. Контекстное меню фигуры основной надписи форма 2б.

Так-же, для основной надписи форма 2б, в контекстном меню фигуры можно выбрать чётный номер страницы (отступ 20 мм. с правой стороны листа) или нечётный номер страницы (отступ 20 мм. с левой стороны листа).

Общие, для всех шаблонов основных надписей параметры.

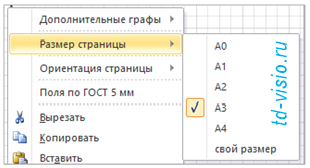

Выбрать размер листа - А0, А1, А2, А3, А4 или установить свой размер (рис. 1.9)

Изменение размера листа в контекстном меню основной надписи.
Рис. 1.9. Изменение размера листа в контекстном меню основной надписи.

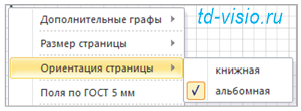

Изменить ориентацию страницы книжная или альбомная (рис. 1.10)


Рис. 1.10. Изменение ориентации страницы в контекстном меню основной надписи.

Пункт контекстного меню Увеличенные поля 7 мм. (рис. 1.11), вынужденная мера для тех случаев, когда принтер не поддерживает функцию печати узких полей.


Рис. 1.11.




2. Таблицы соединений и перечни для оформления в виде самостоятельного документа.

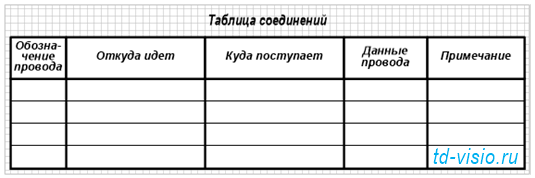

Шаблон Visio Таблица соединений (по ГОСТ 2.702-2011, рис. 21а).
Таблица соединений (по ГОСТ 2.702-2011, рис. 21а).

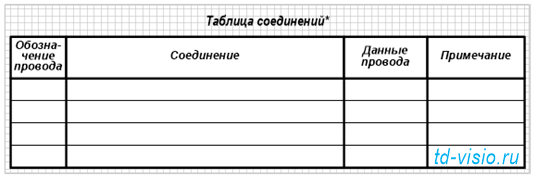

Шаблон Visio Таблица соединений (по ГОСТ 2.702-2011, рис. 21б).
Таблица соединений (по ГОСТ 2.702-2011, рис. 21б).

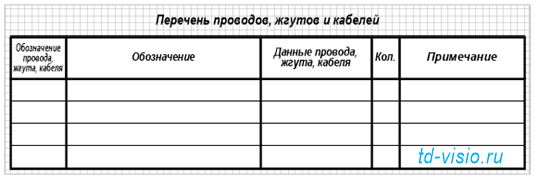

Шаблон Visio Перечень проводов, жгутов и кабелей (по ГОСТ 2.702-2011, рис. 23).
Перечень проводов, жгутов и кабелей (по ГОСТ 2.702-2011, рис. 23).

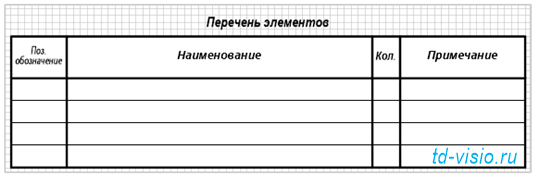

Шаблон Visio Перечень элементов (по ГОСТ 2.701-2008, рис. 4).
Перечень элементов (по ГОСТ 2.701-2008, рис. 4).

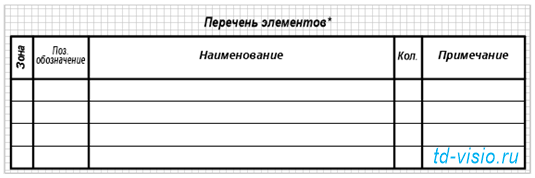

Шаблон Visio Перечень элементов (по ГОСТ 2.701-2008, рис. 5).
Перечень элементов (по ГОСТ 2.701-2008, рис. 5).


Таблицы соединений и перечни для оформления в виде самостоятельного документа, имеют возможность изменения числа строк в таблице данных фигуры от 1 до 32 или автоматически (рис. 2.1).

Если выбран пункт автоматически, строки добавляются в режиме заполнения, в зависимости от количества текстовых строк (Enter - новая строка, Tab - переход в новую колонку)

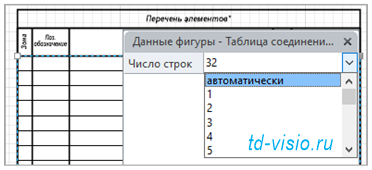

Данные фигуры Таблица, для оформления в виде самостоятельного документа.
Рис. 2.1. Данные фигуры Таблица, для оформления в виде самостоятельного документа.

Так же, предусмотрена возможность использования данных таблиц на первом листе схемы (большего, чем А4, А3 размера).

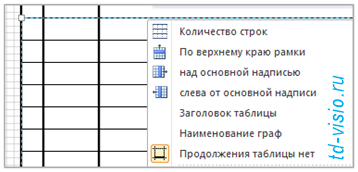

При этом, если требуется число строк таблицы более 32, в качестве дополнительных строк, используется ещё одна фигура таблицы, которая "приклеивается" снизу, а в её контекстном меню (рис. 2.2), отключаются пункты Заголовок таблицы и Наименование граф.

Контекстное меню фигуры Таблица для оформления в виде самостоятельного документа.
Рис. 2.2. Контекстное меню фигуры Таблица для оформления в виде самостоятельного документа.



Если таблица расположена на станице документа большего, чем А4, А3 размера, в её контекстном меню, появится пункт "слева от основной надписи" (рис. 2.2) для выравнивания в качестве продолжения таблицы, второй колонкой слева от основной надписи.
