Назначение.

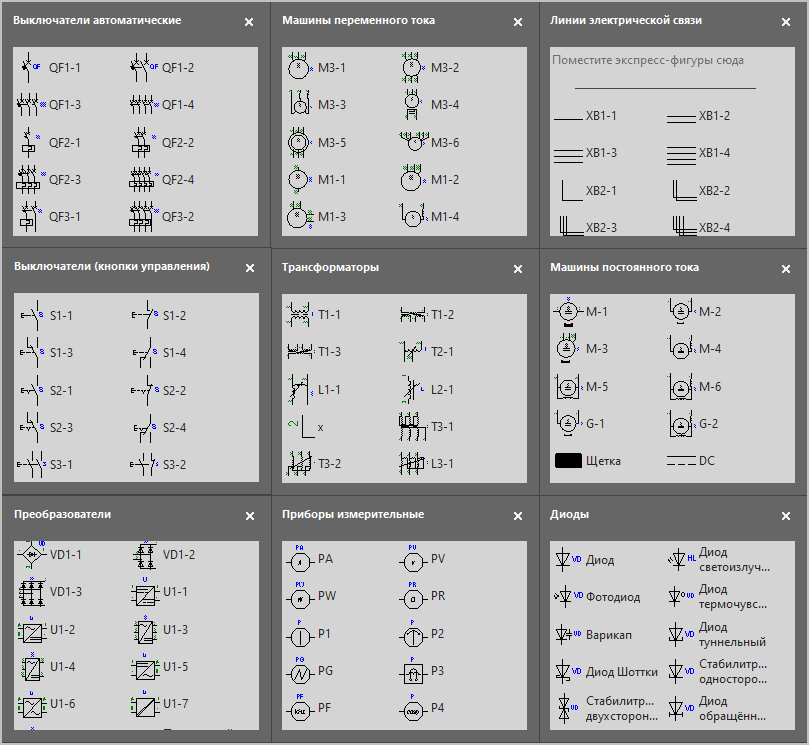

Трафареты Visio Схема электрическая принципиальная, содержат символы условных графических обозначений для выполнения и оформления в соответствии с требованиями стандартов, принципиальных электрических схем:

  • управления,
  • регулирования,
  • защиты,
  • измерения,
  • сигнализации,
  • силовых цепей.

Отличие от трафаретов GOST Electro for Visio.

В отличии от трафаретов GOST Electro for Visio, трафареты Схема электрическая принципиальная:

  • включают в себя более расширенную базу условных обозначений;
  • для условных обозначений, можно уточнить функциональные особенности и характеристики;
  • контактные устройства, можно показать как в выключенном положении, так и промежуточном или рабочем;
  • все условные обозначения снабжены текстовыми блоками для позиционного обозначения и обозначения выводов, которые автоматически занимают оптимальное положение относительно обозначения в независимо от размера текста и(или) поворота обозначения;
  • размер условных обозначений, толщина линий и размер шрифта, синхронно изменяются с изменением масштаба;
  • встроена возможность изменения некоторых основных параметров оформления одновременно для всех элементов схемы, расположенных на листе;
  • а так-же другие усовершенствования.

Трафареты Visio Схема электрическая принципиальная позволят выполнить качественные схемы легко и значительно быстрее.

Свойства и возможности.

Изменение состояния устройств коммутации.

Все символы условных обозначений устройств коммутации, с помощью элементов управления фигурой, можно отобразить на схеме как в выключенном положении, так и в выбранном рабочем - что позволит выполнить электрическую принципиальную схему не только для электроустановки находящейся в отключенном, но и в рабочем или любом промежуточном состоянии.

Данная функция будет полезна для составления пособий, руководств, инструкций по ремонту, наладке, эксплуатации, где требуется показать на электрической принципиальной схеме различные режимы работы электрического устройства и принцип действия системы.

При этом не нужно для каждого режима работы электрического устройства чертить отдельную схему, достаточно начертить одну, а уже в ней делать необходимые переключения.

Поворот условных обозначений, автопозиционирование текста.

Поворот условных обозначений осуществляется за любой из 2 маркеров фигуры Visio, с одновременным (в случае необходимости) изменением длины выводов электрического аппарата.
При этом:
- текстовый блок для добавления буквенно-цифрового обозначения и технических данных, который можно повернуть горизонтально или вертикально, всегда занимает оптимальное положение относительно символа условного графического обозначения в соответствии с требованиями стандартов, независимо от ширины, количества строк и размера шрифта,
- обозначения выводов, всегда располагаться над горизонтальными соединительными линиями и слева от вертикальных линий и ориентированы вдоль них.

Функциональные признаки электрических аппаратов.

Символьные и графические обозначения, применяемые для указания дополнительных функциональных признаков и характеристик электрических устройств, уже встроены в символы условных обозначений. Выбрать или изменить их, можно в контекстном меню фигуры Visio.

Универсальные переключатели, ключи управления, командо-контроллеры.

В библиотеку трафаретов, так же, добавлены шаблоны условных обозначений универсальных переключателей на различное число положений и различное число коммутируемых цепей (контактов).

Их можно адаптировать под любые требования и конфигурацию отображения электрической схемы, а та же легко и быстро изменить диаграмму замыкания контактов.

Дополнительная информация в разделе Состав.

Примечание.

Трафареты Visio Схема электрическая принципиальная, полностью совместимы с трафаретами Visio Однолинейная схема электроснабжения.

На одном листе, можно выполнить предположим: схему электроснабжения (ячейка КРУ - 10 кВ.), используя трафареты Однолинейная схема электроснабжения и схему управления, защиты используя трафареты Схема электрическая принципиальная.

Системные требования.

 Для работы с Библиотекой трафаретов, требуется установленная одна из программ Microsoft Office: Visio 2007, Visio 2010, Visio 2013, Visio 2016, Visio 2019 или Visio 2021.

Системные требования аналогичные требованиям, предъявляемым к программе Microsoft Office Visio.

Примечание: Программа Visio, в состав продукта не входит!
