Состава трафарета Visio «Бытовые приборы и оборудование»

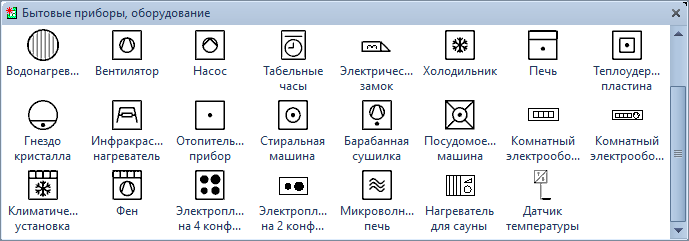

Состав трафарета Visio «Бытовые приборы, оборудование»

Условные графические изображения (УГИ) бытовых приборов и оборудования разработаны в соответствии с требованиями ГОСТ Р МЭК 60617-DB-12M–2015 «Графические символы для схем».

Трафарет предназначен для оформления планов расположения электрооборудования, систем освещения и прокладки электрических сетей в зданиях различного назначения.

Фигура Visio	Условное обозначение
	Водонагреватель.
	Вентилятор.
	Насос.
	Табельные часы, регистратор времени.
	Электрический замок.
	Охлаждающее устройство, холодильник.
	Печь.
	Теплоудерживающая пластина.
	Гнездо кристалла.
	Инфракрасный нагреватель.
	Отопительный прибор.
	Стиральная машина.
	Барабанная сушилка.
	Посудомоечная машина.
	Комнатный электрообогреватель.
	Комнатный электрообогреватель с вентилятором.
	Климатическая установка, кондиционер, сплит-система.
	Сушилка для рук, фен.
	Электрическая кухонная плита на 4 конфорки.
	Электрическая кухонная плита на 2 конфорки.
	Микроволновая печь.
	Нагреватель для сауны.
	Датчик температуры подогрева, устройство управления с тепловым датчиком.

Настройка условных графических изображений

Размеры условных обозначений оборудования и бытовых приборов можно задавать двумя способами:

• вручную — с помощью управляющих маркеров;
• точно — по фактическим габаритам в масштабе чертежа через таблицу «Данные фигуры».
