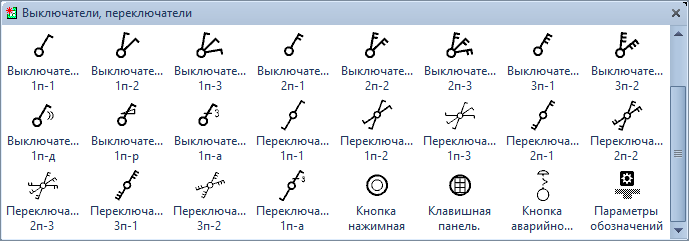

Трафарет Visio «Выключатели, переключатели»

Состав трафарета Visio «Выключатели, переключатели»

Условные графические изображения (УГИ) выключателей и переключателей разработаны в соответствии с требованиями ГОСТ 21.210–2014 и дополнены обозначениями по ГОСТ Р МЭК 60617-DB-12M–2015.

Трафарет предназначен для оформления планов расположения электрооборудования, систем освещения и прокладки электрических сетей в зданиях различного назначения.

Фигура Visio	Условное обозначение
	Выключатель однополюсный.
	Выключатель однополюсный сдвоенный (двухклавишный).
	Выключатель однополюсный строенный (трёхклавишный).
	Выключатель двухполюсный.
	Выключатель двухполюсный сдвоенный (двухклавишный).
	Выключатель двухполюсный строенный (трёхклавишный).
	Выключатель трёхполюсный.
	Выключатель трёхполюсный сдвоенный (двухклавишный).
	Выключатель с датчиком движения.*
	Выключатель — регулятор силы света.*
	Выключатель однополюсный с указанием числа клавиш (альтернативное обозначение).*
	Переключатель на два направления без нулевого положения однополюсный.
	Переключатель на два направления без нулевого положения однополюсный сдвоенный.
	Переключатель на два направления без нулевого положения однополюсный строенный.
	Переключатель на два направления без нулевого положения двухполюсный.
	Переключатель на два направления без нулевого положения двухполюсный сдвоенный.
	Переключатель на два направления без нулевого положения двухполюсный строенный.
	Переключатель на два направления без нулевого положения трёхполюсный.
	Переключатель на два направления без нулевого положения трёхполюсный сдвоенный.
	Переключатель однополюсный с указанием числа клавиш (альтернативное обозначение).*
	Нажимная кнопка.*
	Нажимная кнопка с индикаторной лампочкой.*
	Нажимная кнопка с защитой от непреднамеренного срабатывания.*
	Клавишная панель.*
	Кнопка (выключатель) аварийного останова.*
* При разработке условных графических изображений за основу взяты образцы символов по ГОСТ Р МЭК 60617-DB-12M–2015 «Графические символы для схем».

Настройка условных графических изображений

Фигуры Visio условных графических изображений выключателей позволяют с помощью встроенных инструментов изменять внешний вид обозначения в зависимости от типа, способа монтажа и степени защиты.

Встроенные текстовые блоки и точки подключения упростят и ускорят размещение выключателей на плане.

1. В зависимости от способа монтажа

Например, для условного изображения однополюсного сдвоенного (двухклавишного) выключателя, выбрав способ установки в окне «Данные фигуры» (Рис. 1):

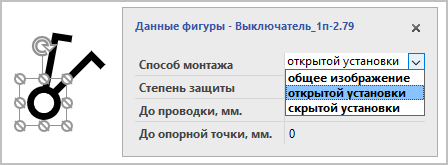

Рис. 1. Выбор способа монтажа выключателя

Можно получить один из следующих вариантов УГИ:

	Выключатель однополюсный сдвоенный, общее изображение.
	Выключатель однополюсный сдвоенный для открытой установки со степенью защиты от IP20 до IP23.
	Выключатель однополюсный сдвоенный для скрытой установки со степенью защиты от IP20 до IP23.

2. В зависимости от степени защиты

При выборе степени защиты выше IP44 в окне «Данные фигуры» отображается соответствующее условное изображение с заливкой:

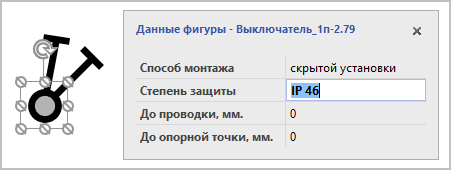

Рис. 2. Выбор степени защиты выключателя

3. Индикаторная лампа

В контекстном меню фигуры можно включить обозначение индикаторной лампы:

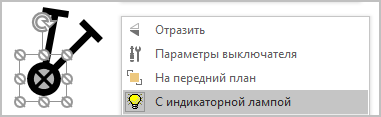

Пункт контекстного меню «Выключатель с индикаторной лампой» — Рис. 3. Пункт контекстного меню — выключатель с индикаторной лампой

4. Точки подключения

Каждая фигура выключателя содержит:

Опорную точку подключения — для «приклеивания» к стене, проводке или другому элементу. При этом символ автоматически поворачивается вдоль линии;
Точку подключения — для присоединения линии проводки;
Отдельные точки подключения для каждого выключателя в блоке — для подключения к управляемым светильникам.

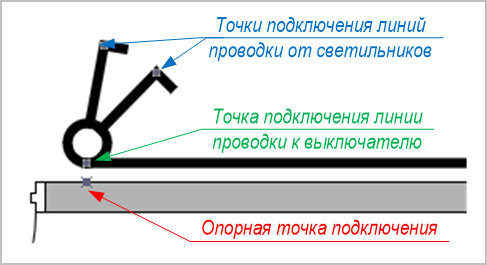

Точки подключения выключателя — Рис. 4.1. Точки подключения фигуры условного изображения выключателя

В контекстном меню можно изменить положение опорной точки: по центру, внизу по центру или с отступом. В таблице «Данные фигуры» задаются расстояния до опорной точки и точки подключения проводки (Рис. 4.2):

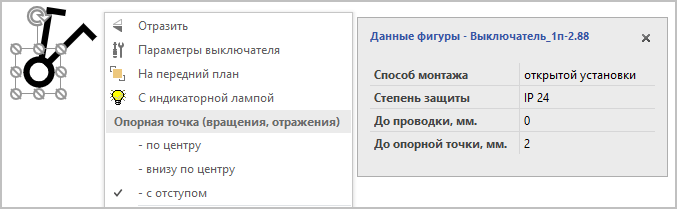

Настройка точек подключения выключателя — Рис. 4.2. Точки подключения фигуры условного изображения выключателя

В зависимости от настроек можно получить множество вариантов размещения. Ниже — примеры:

Пример	Параметры
	Выключатель а: – опорная точка внизу по центру, «приклеен» к стене; – расстояние до точки подключения проводки: 2 мм. Выключатель б: – опорная точка с отступом 4 мм; – расстояние до точки подключения: 0 мм.
	Выключатель а: – опорная точка внизу по центру; – расстояние до точки подключения: 5 мм (проводка с другой стороны стены). Выключатель б: – опорная точка с отступом 1 мм; – расстояние до точки подключения: 0 мм.
	Выключатель а: отступ 1 мм, расстояние до точки — 0 мм. Выключатель б: отступ 3 мм, расстояние до точки — 0 мм.
	Выключатель а: отступ 1 мм, расстояние — 0 мм. Выключатель б: опорная точка внизу по центру, «приклеен» к линии проводки.

5. Текстовые поля

В каждую фигуру выключателя встроены текстовые блоки (Рис. 5):

«N2» — номер группы, к которой подключён выключатель;
«I», «II» — обозначения управляемых светильников.

Текстовые блоки выключателя — Рис. 5. Текстовые блоки для фигуры условного изображения выключателя

При повороте выключателя текстовые поля остаются горизонтальными и, как правило, не требуют ручной корректировки.
