Фигуры Visio Переключатели 2, 3, 4-позиционные.

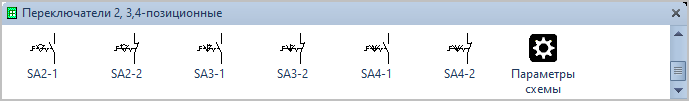

Трафарет Visio Переключатели 2, 3, 4-позиционные.


Состав трафарета Visio Переключатели 2, 3, 4-позиционные.

Фигура Visio

Условное обозначение

Переключатель 2-позиционный с фиксацией положения, замыкающий

Переключатель 2-позиционный с фиксацией положения, замыкающий: без возврата, возврат справа, возврат слева.

Управление: ручкой, ключом.

Переключатель 2-позиционный с фиксацией положения, размыкающий

Переключатель 2-позиционный с фиксацией положения, размыкающий: без возврата, возврат справа, возврат слева.

Управление: ручкой, ключом.

Переключатель 3-позиционный с фиксацией положения, замыкающий

Переключатель 3-позиционный с фиксацией положения, замыкающий: без возврата, возврат справа, возврат слева.

Управление: ручкой, ключом.

Переключатель 3-позиционный с фиксацией положения, размыкающий

Переключатель 3-позиционный с фиксацией положения, размыкающий: без возврата, возврат справа, возврат слева.

Управление: ручкой, ключом.

Переключатель 4-позиционный с фиксацией положения, замыкающий.

Переключатель 4-позиционный с фиксацией положения, замыкающий.

Управление: ручкой, ключом.

Переключатель 4-позиционный с фиксацией положения, размыкающий.

Переключатель 4-позиционный с фиксацией положения, размыкающий.

Управление: ручкой, ключом.



Условные обозначения переключателей данного раздела, могут быть изменены в контекстном меню фигуры Visio.

Например, для переключателя 3-позиционного, в контекстном меню фигуры (Рис. 1), можно выбрать параметры самовозврата

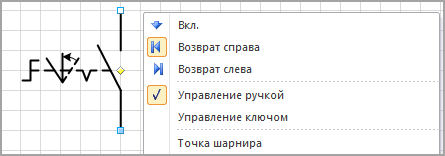

Рис. 1. Контекстное меню фигуры Visio Переключатель 3-позиционный.

включая или отключая соответствующие пункты меню, можно получить дополнительно следующие варианты условного обозначения переключателя:

Переключатель 3-позиционный с фиксацией положения, замыкающий без самовозврата, Переключатель 3-позиционный с фиксацией положения, замыкающий, самовозврат из левого положения, Переключатель 3-позиционный с фиксацией положения, замыкающий, самовозврат из левого и правого положения

а так же способ управления, ручкой или ключом.

Если выбрать способ управления переключателем ключом, в контекстном меню появится возможность указать положение, в котором можно извлечь ключ

Выбор положения возможности извлечения ключа в контекстном меню фигуры переключателя.

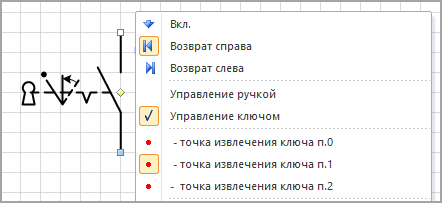

Рис. 2. Выбор положения возможности извлечения ключа в контекстном меню фигуры переключателя.
