Трафарет Visio Блок-схема с выключателем нагрузки.

Трафарет Visio Блок-схема с выключателем нагрузки.

Состав трафарета Visio Блок-схема с выключателем нагрузки.

Обозначение	Наименование
	Блок-схема: выключатель нагрузки - предохранитель - заземляющий разъединитель.
	Блок-схема: выключатель нагрузки - предохранитель - заземляющий разъединитель (с одним трансформатором тока).
	Блок-схема: выключатель нагрузки - предохранитель - заземляющий разъединитель (с двумя трансформаторами тока).
	Блок-схема: выключатель нагрузки - предохранитель - заземляющий разъединитель (с тремя трансформаторами тока).
	Блок-схема: предохранитель - выключатель нагрузки с заземляющим ножом.
	Блок-схема: предохранитель - выключатель нагрузки с заземляющим ножом (с одним трансформатором тока).
	Блок-схема: предохранитель - выключатель нагрузки с заземляющим ножом (с двумя трансформаторами тока).
	Блок-схема: предохранитель - выключатель нагрузки с заземляющим ножом (с тремя трансформаторами тока).
	Блок-схема: выключатель нагрузки с заземляющим ножом - предохранитель.
	Блок-схема: разъединитель с заземляющим ножом - выключатель нагрузки - предохранитель - заземляющий разъединитель.

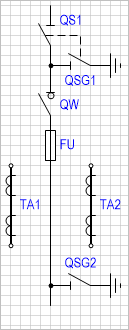

	Блок-схема: разъединитель с заземляющим ножом - выключатель нагрузки - предохранитель - заземляющий разъединитель (с двумя трансформаторами тока).
	Блок-схема: разъединитель с заземляющим ножом - выключатель нагрузки - заземляющий разъединитель.
	Блок-схема: разъединитель с заземляющим ножом - выключатель нагрузки - заземляющий разъединитель (с двумя трансформаторами тока).

Варианты изменения условных обозначений входящих в фигуру Visio блок-схема.

1. Для символов коммутационных аппаратов, можно изменить положение контактов на включено или отключено.

Например:

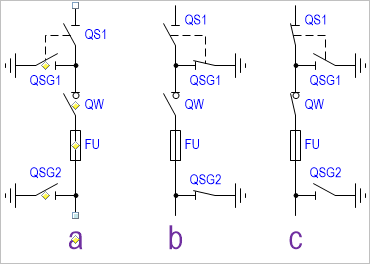

• все коммутационные аппараты отключены (a на рис. 1),
• заземляющие разъединители QSG1 и QSG2 включены (b на рис. 1),
• разъединитель QS1 и выключатель нагрузки QW включены (c на рис. 1).

2. Если увеличить длину линии электрической связи, с помощью управляющих маркеров можно перемещать символы условных обозначений вдоль этой линии в пределах ограниченном рядом расположенными символами.

Символы условных обозначений, расположенные поперек линии электрической связи, можно отразить влево или вправо от этой линии за управляющий маркер, например:

• заземляющие разъединители QSG1 и QSG2 слева (a на рис. 1),
• заземляющие разъединители QSG1 и QSG2 справа (b и c на рис. 1).

Рис. 1
