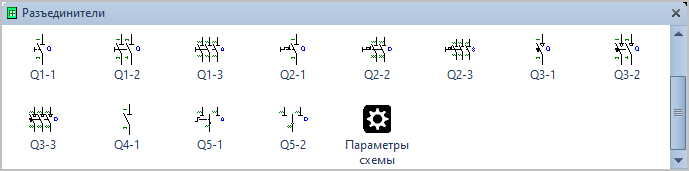

Фигуры Visio Разъединители.

Трафарет Visio Разъединители.


Состав трафарета Visio Разъединители.

Фигура Visio

Условное обозначение

Разъединитель 1-полюсный

Разъединитель, выключатель или выключатель-разъединитель 1-полюсный.

Разъединитель 2-полюсный

Разъединитель, выключатель или выключатель-разъединитель 2-полюсный.

Разъединитель 3-полюсный

Разъединитель, выключатель или выключатель-разъединитель 3-полюсный.

Разъединитель с блокирующим устройством, 1-полюсный

Разъединитель, выключатель или выключатель-разъединитель с блокирующим устройством, 1-полюсный.

Разъединитель с блокирующим устройством, 2-полюсный

Разъединитель, выключатель или выключатель-разъединитель с блокирующим устройством, 2-полюсный.

Разъединитель с блокирующим устройством, 3-полюсный

Разъединитель, выключатель или выключатель-разъединитель с блокирующим устройством, 3-полюсный.

Выключатель-разъединитель с автоматическим срабатыванием, 1-полюсный

Выключатель-разъединитель с автоматическим срабатыванием, 1-полюсный.

Выключатель-разъединитель с автоматическим срабатыванием, 2-полюсный

Выключатель-разъединитель с автоматическим срабатыванием, 2-полюсный.

Выключатель-разъединитель с автоматическим срабатыванием, 3-полюсный

Выключатель-разъединитель с автоматическим срабатыванием, 3-полюсный.

Разъединитель, выключатель или выключатель-разъединитель, дополнительный полюс

Разъединитель, выключатель или выключатель-разъединитель (дополнительный полюс).

Разъединитель с центральным нейтральным положением

Разъединитель с центральным нейтральным положением.

Разъединитель с центральным нейтральным положением, дополнительный полюс

Разъединитель с центральным нейтральным положением, дополнительный полюс.

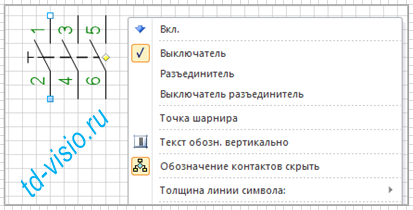

Тип коммутационного аппарата, можно изменить в контекстном меню фигуры, выбрав один из пунктов, например для 3-полюсного разъединителя: выключатель, разъединитель или выключатель-разъединитель (рис. 1).

Контекстное меню фигуры Visio разъединитель 3-полюсный.
Рис. 1. Контекстное меню фигуры Visio разъединитель 3-полюсный.
