Фигуры Visio Выключатели аварийные.

Трафарет Visio Выключатели аварийные.


Состав трафарета Visio Состав трафарета Visio Выключатели аварийные.

Фигура Visio

Условное обозначение

Выключатель аварийный замыкающий, без фиксации положения.

Выключатель аварийный замыкающий, без фиксации положения.

Выключатель аварийный размыкающий, без фиксации положения.

Выключатель аварийный размыкающий, без фиксации положения.

Выключатель аварийный переключающий, без фиксации положения.

Выключатель аварийный переключающий, без фиксации положения.

Выключатель аварийный переключающий на 2 направления, без фиксации положения.

Выключатель аварийный переключающий на 2 направления, без фиксации положения.

Выключатель аварийный замыкающий, с фиксацией.

Выключатель аварийный замыкающий, с фиксацией.

Отключение: поворотом, вытягиванием, нажатием, ключом.

Выключатель аварийный размыкающий, с фиксацией.

Выключатель аварийный размыкающий, с фиксацией.

Отключение: поворотом, вытягиванием, нажатием, ключом.

Выключатель аварийный переключающий, с фиксацией.

Выключатель аварийный переключающий, с фиксацией.

Отключение: поворотом, вытягиванием, нажатием, ключом.

Выключатель аварийный переключающий на 2 направления, с фиксацией.

Выключатель аварийный переключающий на 2 направления, с фиксацией.

Отключение: поворотом, вытягиванием, нажатием, ключом.



Для символов условных обозначений аварийных выключателей, в контекстном меню фигуры Visio, можно выбрать или изменить дополнительные функции.

Например для аварийного выключателя, на рисунке 1, включена функция ограничения доступа и добавлен символ отключения вытягиванием.

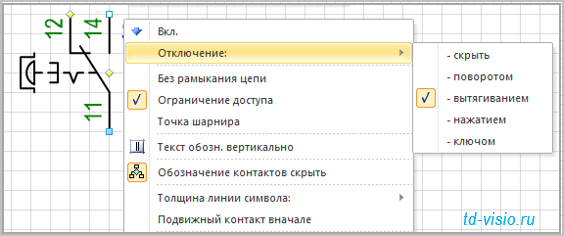

Контекстное меню фигуры Visio Выключатель аварийный размыкающий.
Рис. 1. Контекстное меню фигуры Visio Выключатель аварийный размыкающий.
