Трафарет Visio «Чертёжные надписи СПДС»

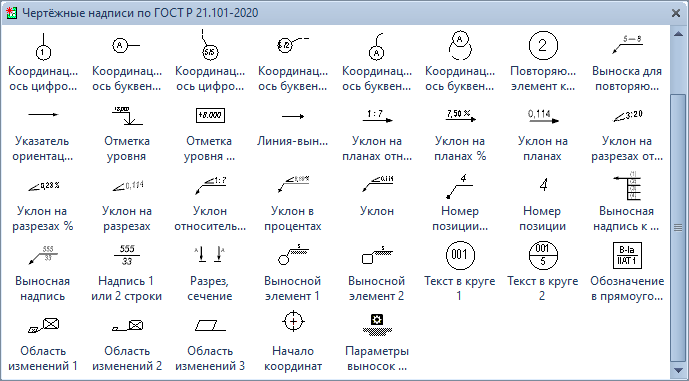

Трафарет Visio «Чертёжные надписи по ГОСТ Р 21.101-2020» — это набор интеллектуальных шаблонов для оформления всех видов текстовых и выносных обозначений на строительных, архитектурных и инженерных чертежах в соответствии с актуальным стандартом.

В трафарет включены все типы обозначений координационных осей:

Фигура Visio	Условное обозначение
	Координационная ось цифровая. (ГОСТ Р 21.101-2020, рис. 1а)
	Координационная ось буквенная. (ГОСТ Р 21.101-2020, рис. 1а)
	Координационная ось цифровая с смещением обозначения относительно оси. (ГОСТ Р 21.101-2020, рис. 2)
	Координационная ось буквенная с смещением обозначения относительно оси. (ГОСТ Р 21.101-2020, рис. 2)
	Координационная ось буквенная для сектора. (ГОСТ Р 21.101-2020, рис. 1б)
	Координационная ось буквенная для круга. (ГОСТ Р 21.101-2020, рис. 1в)
	Повторяющийся элемент координационной оси. (ГОСТ Р 21.101-2020, рис. 3а)
	Выноска для повторяющихся элементов при их количестве более 3. (ГОСТ Р 21.101-2020, рис. 3б)
	Указатель ориентации координационной оси. При необходимости ориентацию координационной оси, к которой привязан элемент, по отношению к соседней оси указывают в соответствии с рисунком 2г. (ГОСТ Р 21.101-2020, рис. 3г)

Диаметр круга у координационных осей можно настроить в таблице «Данные фигуры» — размер текста при этом изменяется пропорционально.

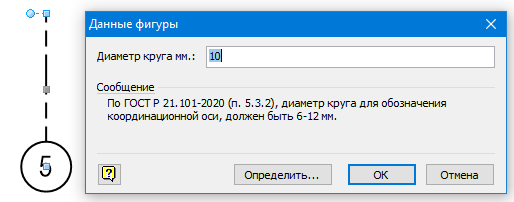

Рисунок 1.1 — Настройка диаметра круга

Смещение обозначения относительно оси задаётся с помощью управляющего маркера в любую сторону:

Рисунок 1.2 — Смещение обозначения

Ось для сектора настраивается через «Данные фигуры»: можно задать радиус и угол линии сектора.

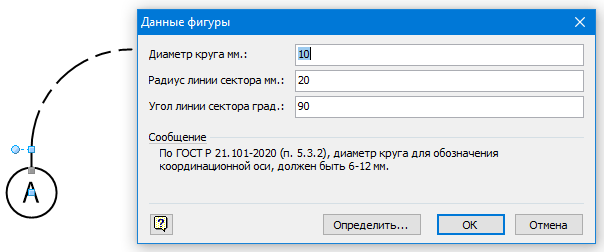

Рисунок 1.3 — Настройка оси для сектора

Фигура Visio	Условное обозначение
	Отметка уровня на фасадах, разрезах и сечениях
	Отметка уровня на планах
	Линия-выноска для отметки уровня на планах

Положение текстовой полки и выносной линии регулируется маркерами:

• выносная линия — слева или справа от точки уровня;
• текстовая полка — сверху или снизу от линии.

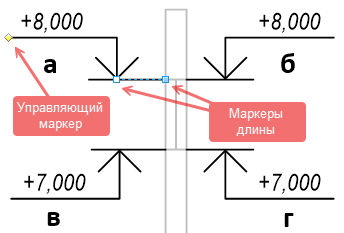

Рисунок 2.1 — Расположение отметки уровня

Размер текстовой полки подстраивается автоматически под длину надписи и размер наконечника, который можно выбрать в таблице «Данные фигуры»:

Рисунок 2.2 — Настройка наконечника

Шаблоны поддерживают все способы обозначения уклонов — на планах, разрезах, схемах и на выносках:

Для обозначений уклонов, единицы высоты плоскости и горизонтальной проекции заполняются в  таблице «Данные фигуры».

Уклон в процентах или в виде десятичной дроби рассчитывается автоматически, а символ обозначения уклона на сечениях и схемах (Рисунок 3.1б), поворачивается на заданный угол для параллельного расположения вдоль линии уклона.

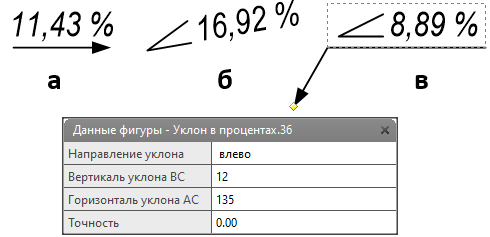

Рисунок 3.1 — Настройка уклона

Трафарет включает все необходимые элементы для оформления:

Фигура Visio	Условное обозначение
	Номер позиции или марка элементов на полке линии-выноски (ГОСТ Р 21.101-2020, п. 5.4.5)
	Номер позиции или марка элементов без линии-выноски
	Выносная надпись к многослойным конструкциям (до 25 слоёв) Клавиша Enter — новая полка
или	Выносная надпись (одна или две строки) Enter — ввод нижней строки
или	Надпись с разделительной чертой между строками (появляется после Enter)
	Символ обозначения разреза или сечения (ГОСТ Р 21.101-2020, п. 5.5.2)
	Выносной элемент для выделения узла — круг/овал (ГОСТ Р 21.101-2020, п. 5.5.4)
	Выносной элемент для выделения узла — прямоугольник с закруглёнными углами
	Текст в круге для расположения над изображением узла (ГОСТ Р 21.101-2020, рис. 15а)
	Текст в круге, если узел вынесен на другой лист (ГОСТ Р 21.101-2020, рис. 15б)
или	Обозначение классов взрывоопасных и пожароопасных зон (ГОСТ 21.608-2021, табл. Б.1.1)
	Область изменений (ГОСТ Р 21.101-2020, рис. М.1) После изменения радиуса закругления — скорректируйте размер прямоугольника
	Область изменений с ссылкой на расположение изменённого участка
	Область изменений (ГОСТ Р 21.101-2020, рис. М.2)
	Фигура «Начало координат» — для быстрого смещения нулевой точки линеек в нужное место чертежа

Размеры всех символов автоматически масштабируются при изменении размера шрифта. Для позиций и марок можно включить, в контекстном меню фигуры, увеличенный шрифт (в 1,8 раза) — в соответствии с п. 5.4.7 ГОСТ Р 21.101-2020.

Шаблон «Область изменений», можно настроить под конкретные условия: изменить размер выделяемой области, радиус скругления углов, переместить выносную полку с текстом в любое место (Рисунок 4.1)

Рисунок 4.1 — Настройка области изменений

С помощью фигуры «Начало координат», можно быстро переместить нулевое значение на линейках в любую точку чертежа, например в нижний угол (Рисунок 4.2) помещения, что позволит быстро и точнее делать разметку для размещения элементов чертежа:

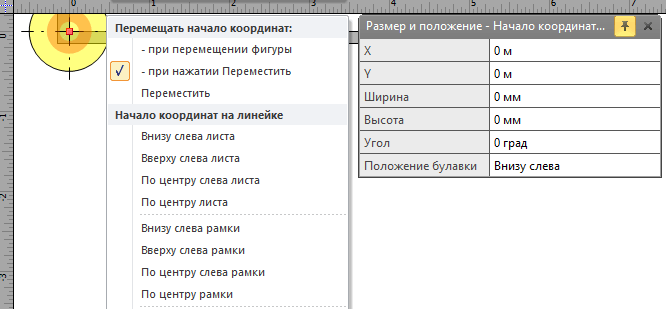

Рисунок 4.2 — Начало координат в углу

Для всех выносок и надписей на чертеже можно единообразно настроить:

• толщину основной и тонкой линии,
• размер шрифта.

Эти параметры задаются в таблице данные фигуры «Параметры выносок и надписей»:

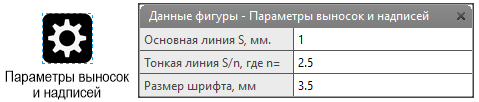

Рисунок 5 — Общие параметры

Трафарет Visio «Чертёжные надписи по ГОСТ Р 21.101-2020» обеспечивает точное, быстрое и стандартизированное оформление всех текстовых элементов проектной документации — от осей до областей внесения изменений.
