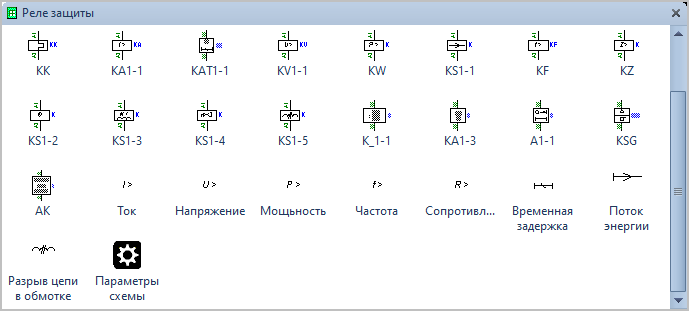

Фигуры Visio Реле защиты.

Трафарет Visio Реле защиты.


Состав трафарета Visio Реле защиты

Фигура Visio

Условное обозначение

Реле защиты

Реле защиты:

  • тепловое,
  • электромагнитное,
  • электронное,
  • свои уточнения.

Реле тока

Реле:

  • тока,
  • максимального тока,
  • минимального тока,
  • тока минимального и максимального,
  • диапазона тока,
  • токовой отсечки,
  • обратного тока,
  • дифференциального тока,
  • процентного дифференциального тока,
  • тока замыкания на землю,
  • тока в нейтральном (N) проводе,
  • тока между N точками многофазных систем,
  • симметричных составляющих тока: прямой последовательности, обратной последовательности, нулевой последовательности,
  • свои уточнения.

Реле тока с временной задержкой

Реле с временной задержкой (независимой, зависимой от величины тока, регулируемой):

  • тока,
  • максимального тока,
  • минимального тока,
  • тока минимального и максимального,
  • диапазона тока,
  • токовой отсечки,
  • обратного тока,
  • дифференциального тока,
  • процентного дифференциального тока,
  • тока замыкания на землю,
  • тока в нейтральном (N) проводе,
  • тока между N точками многофазных систем,
  • симметричных составляющих тока: прямой последовательности, обратной последовательности, нулевой последовательности,
  • свои уточнения.

Реле напряжения

Реле:

  • напряжения,
  • максимального напряжения,
  • минимального напряжения,
  • минимального и максимального напряжения,
  • диапазона напряжения,
  • потери напряжения (нулевое),
  • остаточного напряжения,
  • дифференциальное напряжения,
  • напряжения на корпус,
  • свои уточнения.

Реле мощности

Реле:

  • активной мощности (α=0°),
  • реактивной мощности (α=90°),
  • мощности при фазовом угле α,
  • максимальной мощности,
  • минимальной мощности,
  • мощности, при замыкании на землю,
  • свои уточнения.

Реле направления

Реле направления:

  • общее обозначение,
  • срабатывающее при протекании энергии:
  • от токоведущей шины,
  • к токоведущей шине,
  • свои уточнения.

Реле частоты

Реле частоты:

  • общее обозначение,
  • повышения частоты,
  • понижения частоты,
  • диапазона частот,
  • разности частот,
  • свои уточнения.

Реле сопротивления

Реле сопротивления:

  • полного,
  • максимального полного,
  • минимального полного,
  • минимального и максимального полного,
  • диапазона полного сопротивления,
  • активного,
  • максимального активного,
  • минимального активного,
  • минимального и максимального активного,
  • диапазона активного сопротивления,
  • реактивного,
  • максимального реактивного,
  • минимального реактивного,
  • минимального и максимального реактивного,
  • диапазона реактивного сопротивления,
  • свои уточнения.

Реле сдвига фаз

Реле сдвига фаз.

Реле, срабатывающее при коротком замыкании между витками обмотки

Реле, срабатывающее при коротком замыкании между витками обмотки.

Реле, срабатывающее при фазовом замыкании

Реле, срабатывающее при фазовом замыкании.

Реле, срабатывающее при разрыве цепи в обмотке

Реле, срабатывающее при разрыве цепи в обмотке.

Реле с максимальной и минимальной установками

Реле с максимальной и минимальной установками:

  • тока,
  • напряжения,
  • мощности активной,
  • мощности реактивной,
  • частоты,
  • сопротивления полного,
  • сопротивления активного,
  • сопротивления реактивного.

Реле, срабатывающее при замыкании ротора

Реле, срабатывающее при замыкании ротора.

Примечания: приводится в действие током.

Реле автоматического повторного включения.

Защитное устройство Бухгольца, газовое реле

Защитное устройство Бухгольца, газовое реле.

Реле защиты - конструктор

Комплект реле защиты - конструктор.

Для изменения текста внутри катушки, выделите символ катушки вторым щелчком, нажмите F2.

Ширина катушки реле, изменяется автоматически, в зависимости от ширины текста.

Высота катушки реле, изменяется автоматически в зависимости от количества строк текста (Enter).

Вместо пустых строк, вставьте квалификационный символ.

Квалификационный символ тока для УГО Реле защиты

Квалификационный символ для УГО Реле защиты - конструктор:

  • тока,
  • максимального тока,
  • минимального тока,
  • тока минимального и максимального,
  • диапазона тока,
  • токовой отсечки,
  • обратного тока,
  • дифференциального тока,
  • процентного дифференциального тока,
  • тока замыкания на землю,
  • тока в нейтральном (N) проводе,
  • тока между N точками многофазных систем,
  • симметричных составляющих тока: прямой последовательности, обратной последовательности, нулевой последовательности.

Квалификационный символ напряжения для УГО Реле защиты

Квалификационный символ для УГО Реле защиты - конструктор:

  • напряжения,
  • максимального напряжения,
  • минимального напряжения.
  • минимального и максимального напряжения,
  • диапазона напряжения,
  • потери напряжения (нулевое),
  • остаточного напряжения,
  • дифференциальное напряжения,
  • напряжения на корпус.

Квалификационный символ мощности для УГО Реле защиты

Квалификационный символ для УГО Реле защиты - конструктор:

  • активной мощности (α=0°),
  • реактивной мощности (α=90°),
  • мощности при фазовом угле α,
  • максимальной мощности,
  • минимальной мощности,
  • мощности, при замыкании на землю.

Квалификационный символ частоты для УГО Реле защиты

Квалификационный символ для УГО Реле защиты - конструктор:

  • частоты,
  • повышения частоты,
  • понижения частоты,
  • диапазона частот,
  • разности частот.

Квалификационный символ сопротивления для УГО Реле защиты

Квалификационный символ сопротивления для УГО Реле защиты - конструктор:

  • полного,
  • максимального полного,
  • минимального полного,
  • минимального и максимального полного,
  • диапазона полного сопротивления,
  • активного,
  • максимального активного,
  • минимального активного,
  • минимального и максимального активного,
  • диапазона активного сопротивления,
  • реактивного,
  • максимального реактивного,
  • минимального реактивного,
  • минимального и максимального реактивного,
  • диапазона реактивного сопротивления.

Временная задержка

Временная задержка:

  • независимая,
  • зависимая от величины тока,
  • регулируемая,
  • ступенчатая.

Квалификационный символ потока

Квалификационный символ потока:

  • энергии,
  • энергии от шин,
  • энергии на шины,
  • энергии двунаправленный.

Разрыв цепи в обмотке

Разрыв цепи в обмотке



Примечание: перечисленные дополнительные параметры реле защиты, выбираются в контекстном меню соответствующей фигуры Visio.

Для всех реле защиты, можно показать символ указателя срабатывания: символ указателя срабатывания

Для символов Реле защиты, в контекстном меню фигуры (рис. 1) можно изменить параметры защиты.

Контекстное меню фигуры Visio Реле защиты.

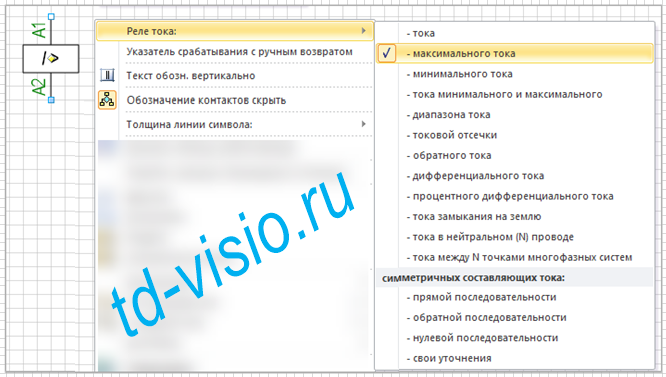

Рис. 1. Контекстное меню фигуры Visio Реле защиты.

Например для реле тока (рис. 1), выбирая один из пунктов контекстного меню, получим следующие варианты реле (табл. 1).

Таблица 1.

Фигура Visio

Варианты условного обозначения

Реле тока

Реле тока

Реле максимального тока

Реле максимального тока

Реле минимального тока

Реле минимального тока

Реле тока минимального и максимального

Реле тока минимального и максимального

Реле диапазона тока

Реле диапазона тока

Реле токовой отсечки

Реле токовой отсечки

Реле обратного тока

Реле обратного тока

Реле дифференциального тока

Реле дифференциального тока

Реле процентного дифференциального тока

Реле процентного дифференциального тока

Реле тока замыкания на землю

Реле тока замыкания на землю

Реле тока в нейтральном (N) проводе

Реле тока в нейтральном (N) проводе

Реле тока между N точками многофазных систем

Реле тока между N точками многофазных систем

Реле со своими уточнениями

Если выбрать пункт меню свои уточнения, можно выделить катушку реле и ввести свои текстовые данные.



Фигура Visio Комплект реле защиты - конструктор, служит для составления условного обозначения реле с большим количеством параметров защиты или комплектного реле защиты.

Например:

Устройство дистанционной защиты (комплект реле): максимального тока; срабатывающее при протекании энергии от токоведущей шины; с выдержкой времени, зависимой от импеданса, со ступенчатой характеристикой

Устройство дистанционной защиты (комплект реле).
Устройство дистанционной защиты (комплект реле).

или Комплект реле: реле реактивной мощности; реле напряжения, срабатывающее при протекании энергии к токоведущей шине, уставка 1 Мвар; реле времени с диапазоном уставок от 5 до 10 сек.;

Комплект реле.
Комплект реле.
