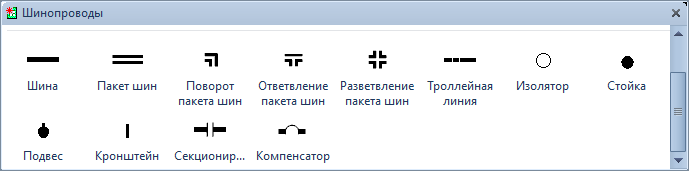

Трафарет Visio «Шинопроводы»
Трафарет Visio «Шинопроводы»

Состав трафарета Visio «Шинопроводы»

Условные графические изображения (УГИ) шинопроводов разработаны в соответствии с требованиями ГОСТ 21.210–2014.

Трафарет предназначен для оформления планов расположения электрооборудования, систем освещения и прокладки электрических сетей в зданиях различного назначения.

Фигура Visio Условное обозначение
Шина 1. Шина.
Пакет шин 2. Пакет шин.
Поворот пакета шин 2.1. Поворот пакета шин.
Ответвление пакета шин 2.2. Ответвление пакета шин.
Разветвление пакета шин 2.3. Разветвление пакета шин.
Троллейная линия 3. Троллейная линия.
Изолятор 4. Изолятор.
Стойка 5. Стойка.
Подвес 6. Подвес.
Кронштейн 7. Кронштейн.
Секционирование 8. Секционирование.
Компенсатор 9. Компенсатор.

Настройка условных графических изображений

Все элементы трафарета выполнены в размерах, указанных в ГОСТ 21.210–2014 для толщины линий 1 мм.

Поскольку эти изображения являются составными частями линий проводки, их размеры автоматически масштабируются пропорционально толщине основных линий, установленных в настройках чертежа. Это обеспечивает единообразное и стандартизированное оформление планов при любых масштабах и стилях исполнения.
