Фигуры Visio Машины постоянного тока.

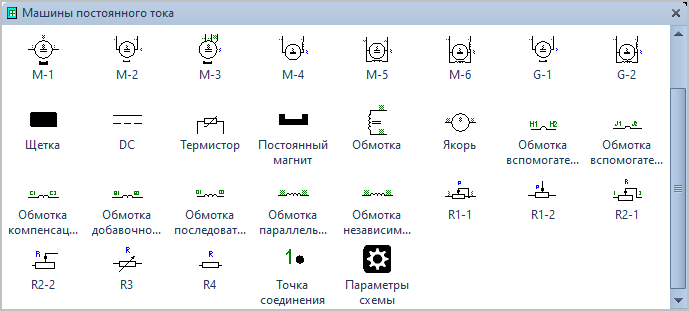

Трафарет Visio Машины постоянного тока.


Состав трафарета Visio Машины постоянного тока.

Фигура Visio

Условное обозначение

Электродвигатель постоянного тока, форма 1

Электродвигатель постоянного тока, форма 1.

Дополнительные элементы:

  • с постоянным магнитом.

Электродвигатель постоянного тока, форма 2

Электродвигатель постоянного тока, форма 2

Дополнительные элементы:

  • с постоянным магнитом.

Электродвигатель постоянного тока

Электродвигатель постоянного тока.

Дополнительные элементы:

  • с постоянным магнитом,
  • защитный провод заземления,
  • заземление корпуса.

Электродвигатель постоянного тока последовательного возбуждения

Электродвигатель постоянного тока последовательного возбуждения.

Дополнительные элементы:

  • заземление корпуса.

Электродвигатель постоянного тока параллельного возбуждения

Электродвигатель постоянного тока параллельного возбуждения.

Электродвигатель постоянного тока смешанного возбуждения

Электродвигатель постоянного тока смешанного возбуждения.

Генератор постоянного тока с постоянным магнитом

Генератор постоянного тока с постоянным магнитом.

Генератор смешанного возбуждения постоянного тока

Генератор смешанного возбуждения постоянного тока.



Отдельные элементы электрических машин постоянного тока.

Фигура Visio

Условное обозначение

Щетка на контактном кольце или коммутаторе

Щетка на контактном кольце или коммутаторе.

Символ постоянного тока

Символ постоянного тока.

Термистор встроенный

Термистор встроенный.

Постоянный магнит.

Обмотка независимого возбуждения

Обмотка независимого возбуждения:

  • постоянного тока,
  • переменного тока.

Якорь

Якорь.

Обмотка вспомогательного полюса по продольной оси.

Обмотка вспомогательного полюса по продольной оси.

Обмотка вспомогательного полюса по поперечной оси.

Обмотка вспомогательного полюса по поперечной оси.

Обмотка компенсационная.

Обмотка компенсационная.

Обмотка добавочного полюса.

Обмотка добавочного полюса.

Обмотка последовательного возбуждения.

Обмотка последовательного возбуждения.

Обмотка параллельного возбуждения.

Обмотка параллельного возбуждения.

Обмотка независимого возбуждения.

Обмотка независимого возбуждения.

Потенциометр, включенный по схеме реостата

Потенциометр, включенный по схеме реостата.

Потенциометр.

Потенциометр.

Резистор с подвижным контактом (реостат), форма 1.

Резистор с подвижным контактом (реостат), форма 1.

Резистор с подвижным контактом (реостат), форма 2.

Резистор с подвижным контактом (реостат), форма 2.

Регулируемый резистор (реостат).

Регулируемый резистор (реостат).

Резистор.

Резистор.



Используя отдельные элементы электрических машин, можно начертить другие условные обозначения, например двигатель постоянного тока с элементами регулирования (рис. 1)

Двигатель постоянного тока с элементами регулирования.
Рис. 1. Двигатель постоянного тока с элементами регулирования.
