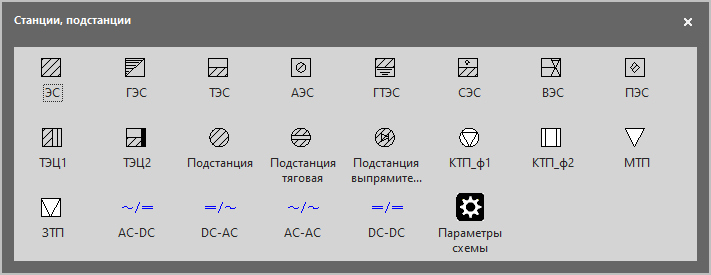

Трафарет Visio Станции, подстанции для однолинейных схем электроснабжения.
Трафарет Visio Станции, подстанции.

Состав трафарета Visio Станции, подстанции.
Фигура Visio Условное обозначение
Условное обозначение - энергетическая станция. Энергетическая станция.
Условное обозначение - гидроэлектростанция. Гидроэлектростанция.
Условное обозначение - тепловая электростанция. Тепловая электростанция.
Условное обозначение - атомная электростанция. Атомная электростанция.
Условное обозначение - геотермальная электростанция. Геотермальная электростанция.
Условное обозначение - солнечная электростанция. Солнечная электростанция.
Условное обозначение - ветряная электростанция. Ветряная электростанция.
Условное обозначение - плазменная электростанция, магнитогидродинамическая электростанция. Плазменная электростанция, магнитогидродинамическая электростанция.
Условное обозначение - станция комбинированной выработки тепловой и электрической энергии (форма 1). Станция комбинированной выработки тепловой и электрической энергии (форма 1).
Условное обозначение - станция комбинированной выработки тепловой и электрической энергии (форма 2). Станция комбинированной выработки тепловой и электрической энергии (форма 2).
Условное обозначение - подстанция. Подстанция.
Условное обозначение - подстанция тяговая. Подстанция тяговая.
Условное обозначение - подстанция выпрямительная. Подстанция выпрямительная.
Условное обозначение - комплектная трансформаторная подстанция (форма 1). Комплектная трансформаторная подстанция (форма 1).
Условное обозначение - комплектная трансформаторная подстанция (форма 2). Комплектная трансформаторная подстанция (форма 2).
Условное обозначение - мачтовая трансформаторная подстанция. Мачтовая трансформаторная подстанция.
Условное обозначение - закрытая трансформаторная подстанция. Закрытая трансформаторная подстанция.
Символ преобразователя переменного тока в постоянный (выпрямитель). Символ преобразователя переменного тока в постоянный (выпрямитель).
Символ преобразователя постоянного тока в переменный (инвертор). Символ преобразователя постоянного тока в переменный (инвертор).
Символ преобразователя частоты. Символ преобразователя частоты.
Символ преобразователя напряжения постоянного тока (DC-DC преобразователь). Символ преобразователя напряжения постоянного тока (DC-DC преобразователь).
