Фигуры Visio Трансформаторы.

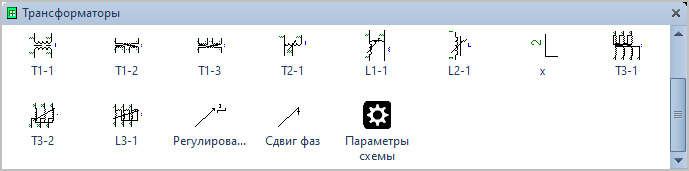

Трафарет Visio Трансформаторы.


Состав трафарета Visio Трансформаторы.

Фигура Visio

Условное обозначение

Трансформатор с двумя обмотками

Трансформатор с двумя обмотками.

Трансформатор с тремя обмотками

Трансформатор с тремя обмотками.

Трансформатор с тремя обмотками 2

Трансформатор с тремя обмотками 2.

Автотрансформатор однофазный

Автотрансформатор однофазный.

Индуктивный регулятор однофазный

Индуктивный регулятор однофазный.

Реактор

Реактор:

  • с магнитопроводом,
  • зазор в магнитопроводе,
  • изменение положения магнитопровода.

Дополнительный вывод обмотки трансформатора

Дополнительный вывод обмотки трансформатора.

Трансформатор трехфазный

Трансформатор трехфазный.

Первичная обмотка: треугольник, звезда, звезда-N.

Вторичная обмотка: треугольник, звезда, звезда-N.

Автотрансформатор трехфазный

Автотрансформатор трехфазный.

Индуктивный регулятор трехфазный

Индуктивный регулятор трехфазный.

Регулирование

Регулирование.

Сдвиг фаз

Сдвиг фаз.

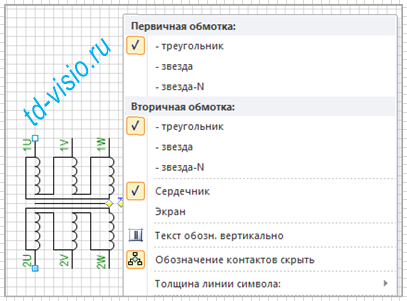

Для таких условных обозначений как трансформатор трехфазный, в контекстном меню фигуры (рис. 1), для первичной и вторичной обмотки можно изменить соединение: треугольник, звезда, звезда с нейтралью

Контекстное меню фигуры Visio Трансформатор трехфазный.
Рис. 1. Контекстное меню фигуры Visio Трансформатор трехфазный.

Символ Дополнительный вывод обмотки трансформатора, имеет точку подключения, с помощью которой можно приклеить его к обмотке трансформатора (рис. 2).

Условное обозначение трансформатора с дополнительным выводом.
Рис. 2. Условное обозначение трансформатора с дополнительным выводом.

Трансформаторы, с большим количеством обмоток и другие индуктивные элементы электрически схем, можно составить из фигур входящих в трафарет Visio Трансформаторы - отдельные элементы.
