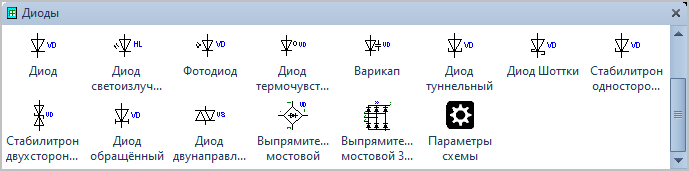

Трафарет Visio Диоды.
| Фигура Visio | Условное обозначение |
|---|---|
 |
Диод. |
 |
Диод светоизлучающий. |
 |
Фотодиод. |
 |
Диод термочувствительный. |
 |
Варикап. |
 |
Диод туннельный. |
 |
Диод Шоттки. |
 |
Стабилитрон односторонний. Диод на эффекте лавинного или туннельного пробоя, односторонний. |
 |
Стабилитрон двухсторонний. Диод на эффекте лавинного или туннельного пробоя, двухсторонний. |
 |
Диод обращённый. |
 |
Диод двунаправленный. |
 |
Выпрямитель мостовой. |
 |
Выпрямитель мостовой 3-фазный. |
