Трафарет Visio «Линии проводок сети TN-S»

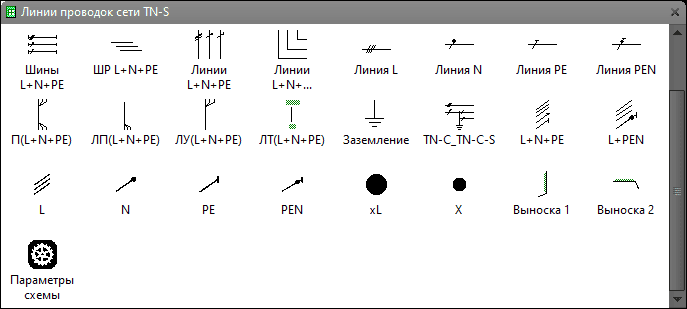

Трафарет Visio «Линии проводок сети TN-S» - состав

Трафарет Visio «Линии проводок сети TN-S».

Трафарет содержит условные обозначения линий, шин и вспомогательных элементов для принципиальных электрических схем в сетях TN-S, соответствующие требованиям ГОСТ 21.608—2021. Все фигуры оснащены точками подключения, управляющими маркерами и настраиваемыми параметрами для удобного и точного оформления проектов.

1. Условные обозначения линий и шин

Распределительные шины

Фигура Visio Условное графическое изображение
Шины распределительные главные L+N+PE

Шины распределительные главные L+N+PE.

Встроенные точки подключения для 4–30 питающих линий.
Шины распределительные групповые L+N+PE

Шины распределительные групповые L+N+PE.

Встроенные точки подключения для 2–16 питающих линий.

Параметры шин настраиваются через таблицу «Данные фигуры» (правый клик по фигуре):

  • Число групп — от 4 до 30 (для главных шин) или от 2 до 16 (для групповых).
  • Ширина группы М — расстояние между точками подключения (в модулях).
  • Между N и PE М — 1 или 2 модуля (для компактного размещения).
  • Обозначение шин — можно выбрать: без обозначений, графическое, буквенное или комбинированное.

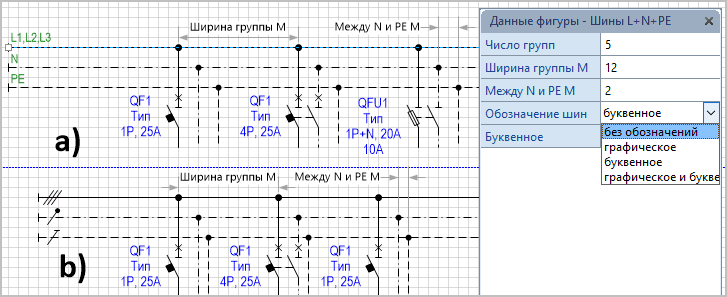

Таблица данных фигуры шины распределительной
Рис. 1. Настройка параметров шины.

Линии питания и распределения

Фигура Visio Условное графическое изображение
Линии питающей и распределительной сети L+N+PE Линии питающей и распределительной сети L+N+PE.
Линии для изменения направления Линии для изменения направления — из горизонтального в вертикальное и наоборот.
Линия L Линия фазного провода L.
Линия N Линия нулевого рабочего провода N.
Линия PE Линия нулевого защитного провода PE.
Линия PEN Линия совмещённого нулевого провода PEN.
Перемычка L+N+PE Перемычка L+N+PE — для соединения участков шин.
Приходящая линия L+N+PE Приходящая линия L+N+PE — обозначает вход питания.
Уходящая линия L+N+PE Уходящая линия L+N+PE — обозначает направление от источника.
Транзитная линия Транзитная линия — проходит через узел без подключения.

Выноски и поясняющие надписи

Фигура Visio Условное графическое изображение
Выноска вертикальная

Выноска вертикальная — с поясняющей надписью для линий.

Применяется, когда нет места для надписи рядом с линией.
Выноска горизонтальная

Выноска горизонтальная — альтернативное размещение поясняющей надписи.

Для схем с ограниченным пространством.

Поясняющие надписи заполняются в таблице «Данные фигуры»:

  • Можно указать расчётные данные (сечение, марка, длина и т.п.) или оставить без них.
  • При выборе «без расчётных данных» соответствующие поля автоматически скрываются.

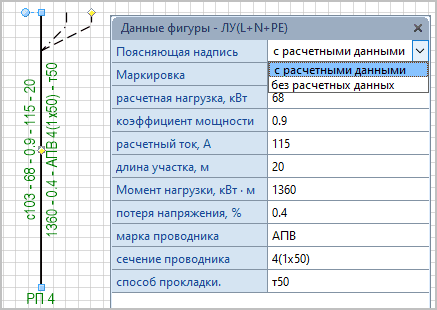

Таблица данных фигуры линии питающей сети
Рис. 2. Таблица данных линии.

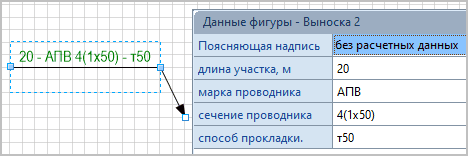

Таблица данных выноски
Рис. 3. Таблица данных выноски (режим «без расчётных данных»).

Дополнительные элементы

Фигура Visio Условное графическое изображение
Заземление Заземление.
Узел перехода с TN-C на TN-S Узел перехода с системы TN-C на TN-C-S.
Идентификатор проводов L+N+PE Идентификатор проводов L+N+PE.
Идентификатор проводов L+PEN Идентификатор проводов L+PEN.
Идентификатор проводов L Идентификатор проводов L.
Идентификатор провода N Идентификатор провода N.
Идентификатор провода PE Идентификатор провода PE.
Идентификатор провода PEN Идентификатор провода PEN.
Точка соединения для линий L Точка соединения для линий L.
Точка соединения для линий N, PE и PEN Точка соединения для линий N, PE и PEN.

2. Работа с фигурами в Visio

Контекстное меню и управляющие маркеры

Через контекстное меню (правый клик по фигуре) можно:

  • Показать или скрыть точки соединения,
  • Отобразить или убрать поясняющую надпись,
  • Включить текст «Откуда приходит».

Управляющие маркеры позволяют гибко настраивать внешний вид:

  • Маркер 1 — изменение длины выводов,
  • Маркер 2 — перемещение поясняющей надписи.

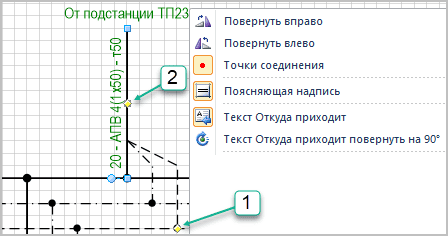

Контекстное меню фигуры линии питающей сети
Рис. 4. Контекстное меню и управляющие маркеры.
