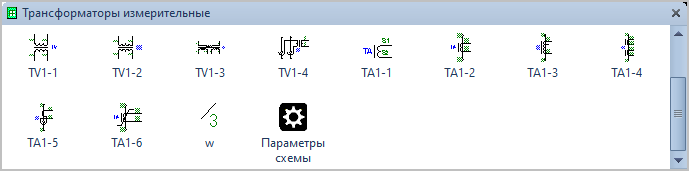

Фигуры Visio Трансформаторы измерительные.

Трафарет Visio Трансформаторы измерительные.


Состав трафарета Visio Трансформаторы измерительные.

Фигура Visio

Условное обозначение

Трансформатор напряжения 1

Трансформатор напряжения (форма 1).

Трансформатор напряжения 2

Трансформатор напряжения (форма 2).

Трансформатор напряжения трехобмоточный.

Трансформатор напряжения проходной

Трансформатор напряжения проходной.

Трансформатор тока

Трансформатор тока.

Трансформатор тока с одной вторичной обмоткой

Трансформатор тока с одной вторичной обмоткой.

Трансформатор тока с одной вторичной обмоткой с одним отводом

Трансформатор тока с одной вторичной обмоткой с одним отводом.

Трансформатор тока с двумя вторичными обмотками

Трансформатор тока с двумя вторичными обмотками:

  • без магнитопровода,
  • два магнитопровода,
  • один общий магнитопровод.

Трансформатор тока проходной

Трансформатор тока проходной.

Трансформатор тока быстонасыщающийся

Трансформатор тока быстонасыщающийся.

Символ - число витков первичной обмотки трансформатора тока

Символ - число витков первичной обмотки трансформатора тока.
