Шаблоны Visio: разъемные соединения, таблицы соединений.

Трафарет Visio Разъемные соединения, таблицы соединений.

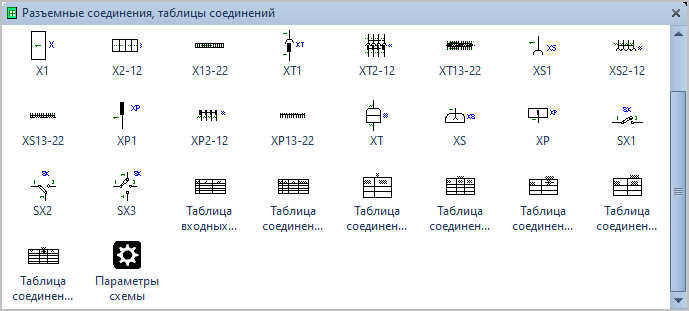

Состав трафарета Visio Разъемные соединения, таблицы соединений.

1. Разъемные соединения.

Фигура Visio

Условное обозначение

Клеммная колодка.

Клеммная колодка.

Клеммная колодка 2-12 клемм.

Клеммная колодка 2-12 клемм.

Клеммная колодка 13-22 клемм.

Клеммная колодка 13-22 клемм.

Штепсельное соединение.

Штепсельное соединение.

Штепсельное соединение 2-12 соединений.

Штепсельное соединение 2-12 соединений.

Штепсельное соединение 13-22 соединений.

Штепсельное соединение 13-22 соединений.

Гнездовой контакт.

Гнездовой контакт.

Гнездовой контакт 2-12 соединений.

Гнездовой контакт 2-12 соединений.

Гнездовой контакт 13-22 соединений.

Гнездовой контакт 13-22 соединений.

Штыревой контакт.

Штыревой контакт.

Штыревой контакт 2-12 соединений.

Штыревой контакт 2-12 соединений.

Штыревой контакт 13-22 соединений.

Штыревой контакт 13-22 соединений.

Соединительный узел.

Соединительный узел.

Соединение, подвижная часть.

Соединение, подвижная часть.

Соединение, неподвижная часть.

Соединение, неподвижная часть.

Соединительное звено, замкнутое или открытое.

Соединительное звено, замкнутое или открытое.

Соединительное звено, на 2 направления.

Соединительное звено, на 2 направления.

Соединительное звено, на 3 направления.

Соединительное звено, на 3 направления.

Примечание: количество клемм для клеммных колодок и количество контактов для штепсельных соединителей изменяется с помощью маркера ширины фигуры Visio.

Изменение количества контактов для штепсельного соединителя.
Изменение количества контактов для штепсельного соединителя.



2. Таблицы соединений.

Фигура Visio

Таблица соединений

Таблица входных и выходных цепей (по ГОСТ 2.702-2011, рис. 9)

Таблица входных и выходных цепей (по ГОСТ 2.702-2011, рис. 9)

Таблица соединений (по ГОСТ 2.702-2011, рис. 11а)

Таблица соединений (по ГОСТ 2.702-2011, рис. 11а)

Таблица соединений (по ГОСТ 2.702-2011, рис. 11б)

Таблица соединений (по ГОСТ 2.702-2011, рис. 11б)

Таблица соединений (по ГОСТ 2.702-2011, рис. 13а)

Таблица соединений (по ГОСТ 2.702-2011, рис. 13а)

Таблица соединений (по ГОСТ 2.702-2011, рис. 13б)

Таблица соединений (по ГОСТ 2.702-2011, рис. 13б)

Таблица соединений (по ГОСТ 2.702-2011, рис. 14а)

Таблица соединений (по ГОСТ 2.702-2011, рис. 14а)

Таблица соединений (по ГОСТ 2.702-2011, рис. 14б)

Таблица соединений (по ГОСТ 2.702-2011, рис. 14б)



Для всех выше представленных шаблонов, можно изменить ширину таблиц с помощью маркеров выделения и ширину колонок с помощью управляющих маркеров.

А так же, в контекстном меню фигуры таблицы:

  • показать или скрыть Наименование граф (заголовок таблицы),
  • линии строк сделать тонкими или равными толщине линий таблицы,
  • отобразить таблицу зеркально,
  • повернуть таблицу вертикально или горизонтально,
  • поменять местами разъем и штекер в символе разъемного соединения.

Контекстное меню шаблона Visio Таблица соединений.
Рис. 1. Контекстное меню шаблона Visio Таблица соединений.

Количество строк таблиц, меняется в таблице данных фигуры от 1 до 25 или устанавливается параметр автоматически (рис. 2).

Таблица данных шаблона Visio Таблица соединений.
Рис. 2. Таблица данных шаблона Visio Таблица соединений.

В режиме автоматически, строки добавляются в режиме заполнения, в зависимости от количества текстовых строк (Enter - новая строка, Tab - переход в новую колонку).

Примечание: таблицы соединений располагаются непосредственно на схеме, поэтому при изменении масштаба документа, все элементы таблиц изменяют свои размеры пропорционально изменению размеров элементов схемы.
