Область применения.
Библиотека Visio Модульное оборудование Legrand, предназначена для составления презентабельных схем компоновки и коммутации с высокой степенью детализации на чертеже параметров используемых в схеме аппаратов и оборудования.
Пример
Схема компоновки щитка выполнена с помощью шаблонов Visio Модульное оборудование Legrand.
Для просмотра с высоким разрешением, откройте изображение в новом окне или вкладке.

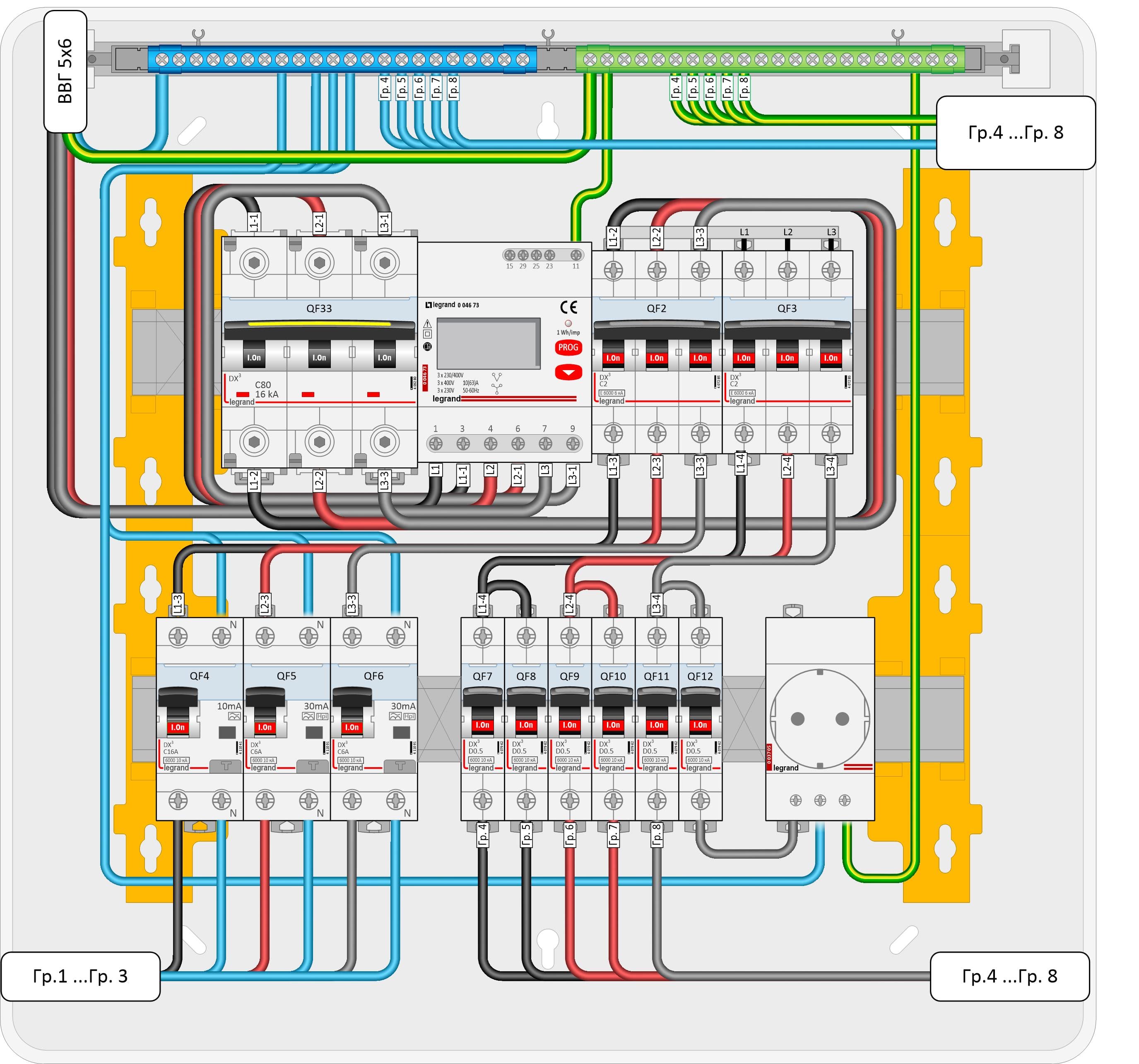

Схема компоновки и коммутации .

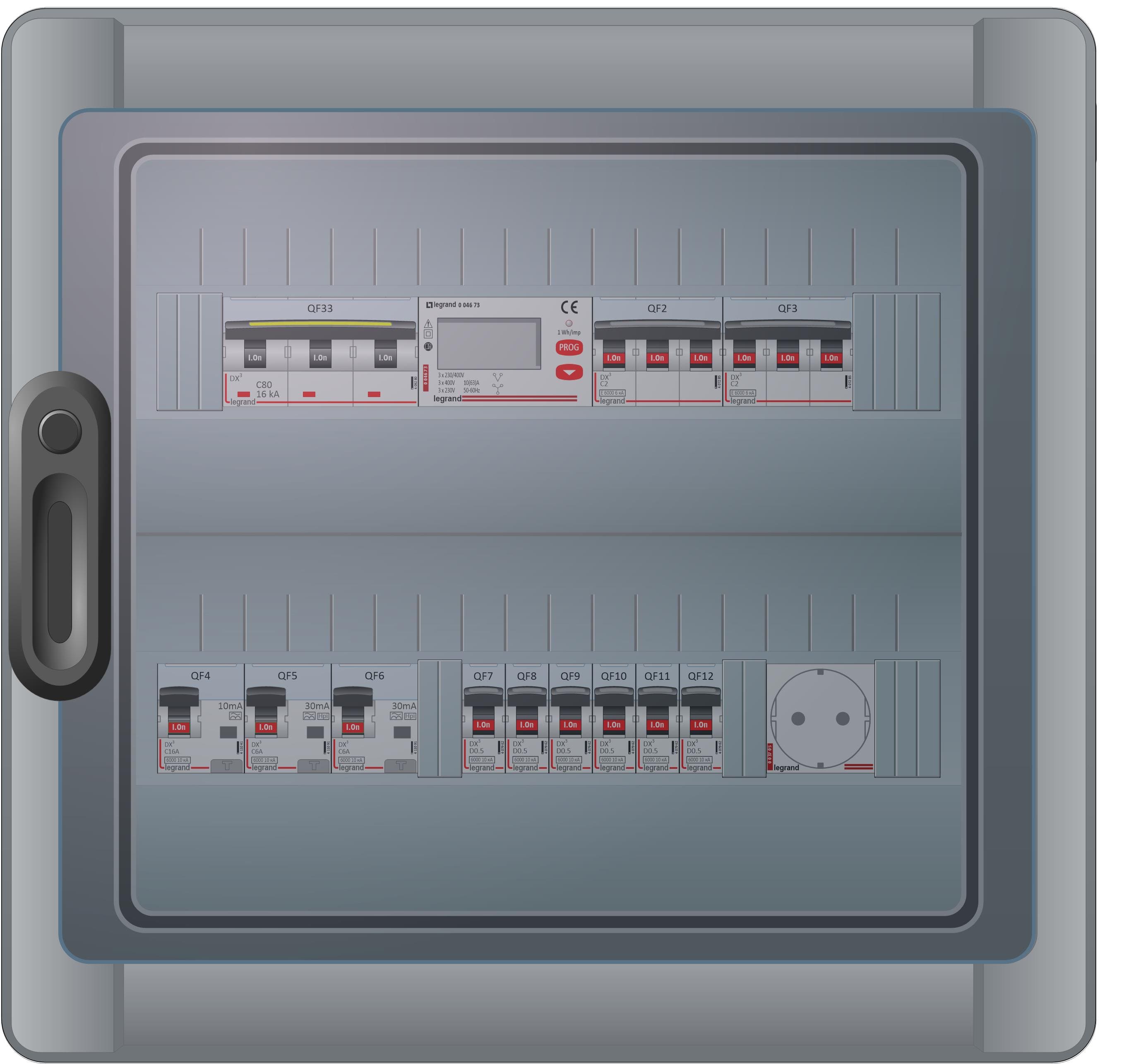

Щиток в собранном виде.
Отличительные особенности фигур.

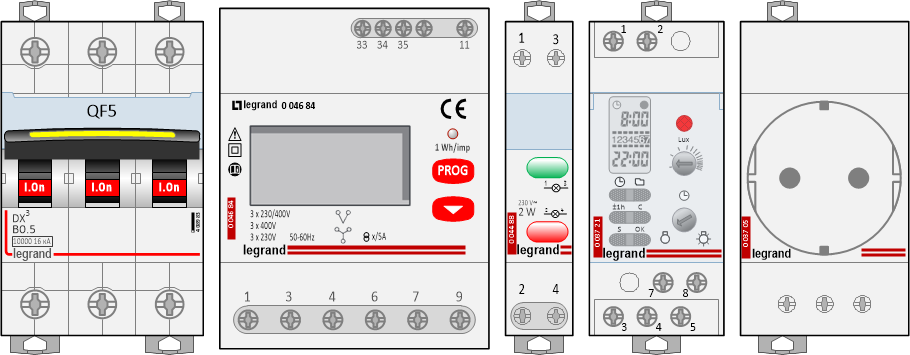

Высокая степень сходства фигур Visio с внешним видом аппаратов позволит оценить внешний вид щита в сборе, на стадии разработки.
Отображение выбранных типа аппарата, характеристик и параметров, на чертеже аппарата – исключит ошибки на стадии монтажных работ.
Автоматическое определение номера по каталогу Legrand, в зависимости от выбранных параметров оборудования, упростит составление спецификации.

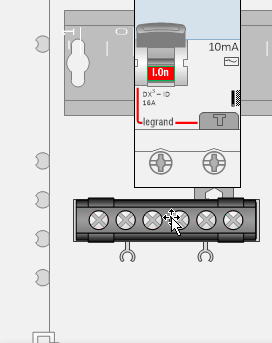

Встроенные течки подключения позволят не только точно расположить аппараты на схеме компоновки щита, но и развернут их в правильное положение.
Видео-обзор библиотеки Visio модульное оборудование Legrand.
Системные требования.
Для работы с Библиотекой трафаретов, требуется установленная одна из программ Microsoft Office: Visio 2007, Visio 2010, Visio 2013, Visio 2016, Visio 2019 или Visio 2021.
Системные требования аналогичные требованиям, предъявляемым к программе Microsoft Office Visio.
Примечание: Программа Visio, в состав продукта не входит!
