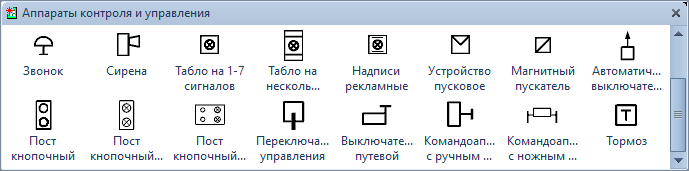

Состав трафарета Visio «Аппараты контроля и управления»

Состав трафарета Visio «Аппараты контроля и управления»

Условные графические изображения (УГИ) аппаратов контроля и управления разработаны в соответствии с требованиями ГОСТ 21.210–2014.

Трафарет предназначен для оформления планов расположения электрооборудования, систем освещения и прокладки электрических сетей в зданиях различного назначения.

Фигура Visio	Условное обозначение
	1. Звонок.
	2. Сирена, гудок, ревун.
	3а. Табло для вызова персонала на 1–7 сигналов.
	3б. Табло для вызова персонала на несколько сигналов.
	4. Надписи и знаки рекламные.
	5. Устройство пусковое для электродвигателей.
	6. Магнитный пускатель.
	7. Автоматический выключатель.
	8.1. Пост кнопочный на 1–7 кнопок.
	8.2. Пост кнопочный на 1–7 кнопок с сигнальными лампами.
	8.3. Пост кнопочный на 1–7 кнопок с 1–7 сигнальными лампами.
	9. Переключатель управления.
	10. Выключатель путевой.
	11а. Командоаппарат, командоконтроллер с ручным приводом.
	11б. Командоаппарат, командоконтроллер с ножным приводом.
	12. Тормоз.

Настройка условных графических изображений

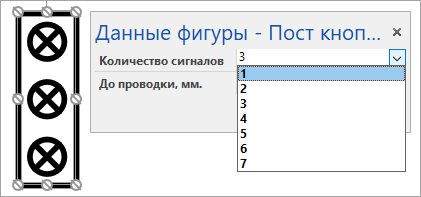

Для постов кнопочных количество кнопок можно выбрать в таблице «Данные фигуры»:

Все фигуры трафарета поддерживают гибкую настройку под требования конкретного проекта и соответствуют требованиям ГОСТ к оформлению рабочей документации.
