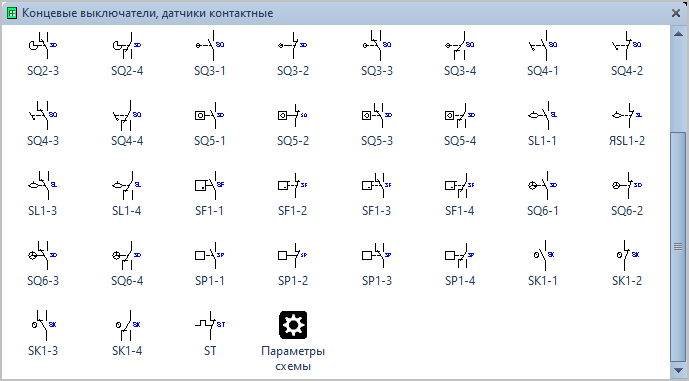

Фигуры Visio Концевые выключатели, датчики контактные.

Трафарет Visio Концевые выключатели, датчики контактные.



Состав трафарета Visio Концевые выключатели, датчики контактные.

Фигура Visio

Условное обозначение

Концевой выключатель замыкающий

Концевой выключатель замыкающий.

Концевой выключатель размыкающий

Концевой выключатель размыкающий.

Концевой выключатель переключающий

Концевой выключатель переключающий.

Концевой выключатель переключающий на 2 направления

Концевой выключатель переключающий на 2 направления.

Выключатель концевой с двумя отдельными цепями, форма 1

Выключатель концевой с двумя отдельными цепями.

Примечания: с механическим управлением в обоих направлениях.

Выключатель концевой с двумя отдельными цепями, форма 2

Выключатель концевой с двумя отдельными цепями.

Примечания: с механическим управлением в обоих направлениях.

Концевой выключатель замыкающий, с кулачковым приводом

Концевой выключатель замыкающий, с кулачковым приводом.

Концевой выключатель размыкающий, с кулачковым приводом

Концевой выключатель размыкающий, с кулачковым приводом.

Концевой выключатель переключающий, с кулачковым приводом

Концевой выключатель переключающий, с кулачковым приводом.

Концевой выключатель переключающий на 2 направления, с кулачковым приводом

Концевой выключатель переключающий на 2 направления, с кулачковым приводом.

Концевой выключатель замыкающий, с роликовым приводом

Концевой выключатель замыкающий, с роликовым приводом.

Концевой выключатель размыкающий, с роликовым приводом

Концевой выключатель размыкающий, с роликовым приводом.

Концевой выключатель переключающий, с роликовым приводом

Концевой выключатель переключающий, с роликовым приводом.

Концевой выключатель переключающий на 2 направления, с роликовым приводом

Концевой выключатель переключающий на 2 направления, с роликовым приводом.

Концевой выключатель замыкающий, с рычажным приводом

Концевой выключатель замыкающий, с рычажным приводом.

Концевой выключатель размыкающий, с рычажным приводом

Концевой выключатель размыкающий, с рычажным приводом.

Концевой выключатель переключающий, с рычажным приводом

Концевой выключатель переключающий, с рычажным приводом.

Концевой выключатель переключающий на 2 направления, с рычажным приводом

Концевой выключатель переключающий на 2 направления, с рычажным приводом.

Концевой выключатель замыкающий, с управлением по событиям

Концевой выключатель замыкающий, с управлением по событиям.

Концевой выключатель размыкающий, с управлением по событиям

Концевой выключатель размыкающий, с управлением по событиям.

Концевой выключатель переключающий, с управлением по событиям

Концевой выключатель переключающий, с управлением по событиям.

Концевой выключатель переключающий на 2 направления, с управлением по событиям

Концевой выключатель переключающий на 2 направления, с управлением по событиям.

Поплавковый выключатель (реле уровня), замыкающий

Поплавковый выключатель (реле уровня), замыкающий.

Поплавковый выключатель (реле уровня), размыкающий

Поплавковый выключатель (реле уровня), размыкающий.

Поплавковый выключатель (реле уровня), переключающий

Поплавковый выключатель (реле уровня), переключающий.

Поплавковый выключатель (реле уровня), переключающий на 2 направления

Поплавковый выключатель (реле уровня), переключающий на 2 направления.

Реле расхода, замыкающее, приводимое в действие потоком

Реле расхода, замыкающее, приводимое в действие потоком:

  • газа,
  • текучей среды.

Реле расхода, размыкающее, приводимое в действие потоком

Реле расхода, размыкающее, приводимое в действие потоком:

  • газа,
  • текучей среды.

Реле расхода, переключающее, приводимое в действие потоком

Реле расхода, переключающее, приводимое в действие потоком:

  • газа,
  • текучей среды.

Реле расхода, переключающее на 2 направления, приводимое в действие потоком

Реле расхода, переключающее на 2 направления, приводимое в действие потоком:

  • газа,
  • текучей среды.

Концевой выключатель замыкающий, приводимый в действие маховиком

Концевой выключатель замыкающий, приводимый в действие маховиком.

Концевой выключатель размыкающий, приводимый в действие маховиком

Концевой выключатель размыкающий, приводимый в действие маховиком.

Концевой выключатель переключающий, приводимый в действие маховиком

Концевой выключатель переключающий, приводимый в действие маховиком.

Концевой выключатель переключающий на 2 направления, приводимый в действие маховиком

Концевой выключатель переключающий на 2 направления, приводимый в действие маховиком.

Реле давления, замыкающее

Реле давления, замыкающее.

Реле давления, размыкающее

Реле давления, размыкающее.

Реле давления, переключающее

Реле давления, переключающее.

Реле давления, переключающее на 2 направления

Реле давления, переключающее на 2 направления.

Реле температуры, замыкающее

Реле температуры, замыкающее.

Реле температуры, размыкающее

Реле температуры, размыкающее.

Реле температуры, переключающее

Реле температуры, переключающее.

Реле температуры, переключающее на 2 направления

Реле температуры, переключающее на 2 направления.

Тепловой автоматический выключатель

Тепловой автоматический выключатель.



Дополнительные варианты условных обозначений для фигур трафарета Концевые выключатели, датчики контактные, можно выбрать в контекстном меню фигуры Visio.

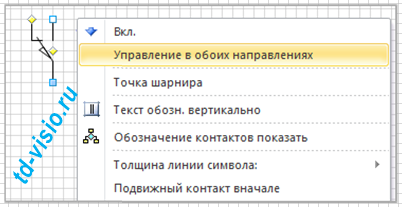

Например, для символа Концевой выключатель переключающий, выбрать в контекстном меню пункт Управление в обоих направлениях (рис. 1).

Контекстное меню фигуры Visio Концевой выключатель переключающий.
Рис. 1. Контекстное меню фигуры Visio Концевой выключатель переключающий.

- получим условное обозначение Концевой выключатель переключающий, управляемый в двух направлениях (рис. 2)

Концевой выключатель переключающий, управляемый в двух направлениях.
Рис. 2. Концевой выключатель переключающий, управляемый в двух направлениях.
