Фигуры Visio Переключатели со сложной коммутацией.

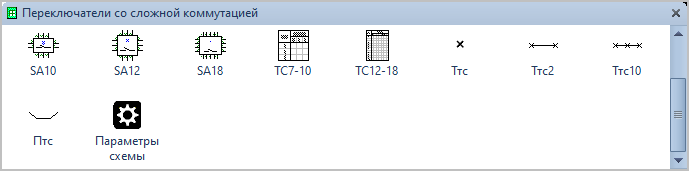

Трафарет Visio Переключатели со сложной коммутацией.


Состав трафарета Visio Переключатели со сложной коммутацией.

Фигура Visio

Условное обозначение

Переключатель со сложной коммутацией до 10 зажимов

Переключатель со сложной коммутацией от 2 до 10 зажимов

Переключатель со сложной коммутацией до 12 зажимов

Переключатель со сложной коммутацией от 2 до 12 зажимов

Переключатель со сложной коммутацией до 18 зажимов

Переключатель со сложной коммутацией от 2 до 18 зажимов

Таблица соединений переключателя, 3-7 зажима, 2-10 позиции.

Таблица соединений переключателя, 3-7 зажима, 2-10 позиции.

Таблица соединений переключателя, 7-12 зажима, 10-18 позиций.

Таблица соединений переключателя, 3-12 зажима, 2-18 позиций.

Точка замкнутого состояния для таблицы соединений переключателя + 2 линии

Точка замкнутого состояния для таблицы соединений переключателя + 2 линии

2 точки замкнутого состояния для таблицы соединений переключателя + 1 линии

2 точки замкнутого состояния для таблицы соединений переключателя + 1 линии

2-10 точки замкнутого состояния для таблицы соединений переключателя.

2-10 точки замкнутого состояния для таблицы соединений переключателя.

Перемычка для таблицы соединений переключателя.

Перемычка для таблицы соединений переключателя.



Символы данного раздела построены по ГОСТ Р МЭК 60617, № по DB S01454 (S00280-S00282).

Для условных обозначений переключателей, число зажимов можно изменить сделав длину "лишних" выводов равной 0 используя управляющий маркер, а оставшиеся, в случае необходимости переименовать.

Таблицы соединений, служат для указания диаграммы замыкания переключателя. Число позиций переключателя для них изменяется высотой а число зажимов шириной таблицы.

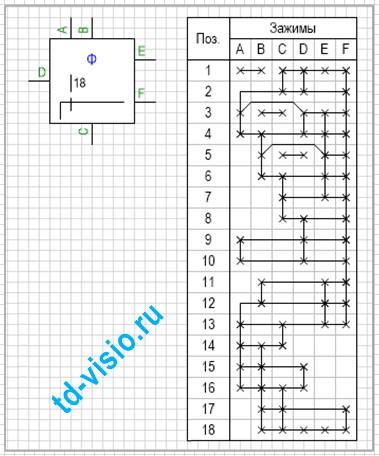

На рисунке 1 показан восемнадцати-позиционный роторный переключатель с шестью контактами, обозначенными от A до F и его таблица соединений, выполненные по примеру из ГОСТ Р МЭК 60617, комментарии по применению A00252.

Восемнадцатипозиционный роторный переключатель с шестью контактами.
Рис. 1. Восемнадцатипозиционный роторный переключатель с шестью контактами.
