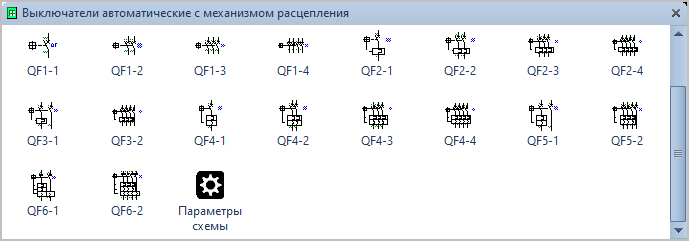

Фигуры Visio Выключатели автоматические с механизмом свободного расцепления.

Трафарет Visio Выключатели автоматические с механизмом свободного расцепления.


Состав трафарета Visio Выключатели автоматические с механизмом свободного расцепления.

Фигура Visio

Условное обозначение

Выключатель, 1-полюсный.

Выключатель 1-полюсный.

Выключатель, 2-полюсный.

Выключатель 2-полюсный.

Выключатель, 3-полюсный.

Выключатель 3-полюсный.

Выключатель, 4-полюсный.

Выключатель 4-полюсный.

Выключатель, 1-полюсный с расцепителем.

Выключатель 1-полюсный, расцепитель:

  • тепловой,
  • электромагнитный,
  • электронный,
  • максимального тока,
  • токовой отсечки,
  • дифференциального тока.

Выключатель, 2-полюсный с расцепителем.

Выключатель 2-полюсный, расцепитель:

  • тепловой,
  • электромагнитный,
  • электронный,
  • максимального тока,
  • токовой отсечки,
  • дифференциального тока.

Выключатель, 3-полюсный с расцепителем.

Выключатель 3-полюсный, расцепитель:

  • тепловой,
  • электромагнитный,
  • электронный,
  • максимального тока,
  • токовой отсечки,
  • дифференциального тока.

Выключатель, 4-полюсный с расцепителем.

Выключатель 4-полюсный, расцепитель:

  • тепловой,
  • электромагнитный,
  • электронный,
  • максимального тока,
  • токовой отсечки,
  • дифференциального тока.

Выключатель, 2-полюсный, с 1-полюсной защитой.

Выключатель 2-полюсный с 1-полюсной защитой, расцепитель:

  • тепловой,
  • электромагнитный,
  • электронный,
  • максимального тока,
  • токовой отсечки,
  • дифференциального тока.

Выключатель, 4-полюсный, с 3-полюсной защитой.

Выключатель 4-полюсный с 3-полюсной защитой, расцепитель:

  • тепловой,
  • электромагнитный,
  • электронный,
  • максимального тока,
  • токовой отсечки,
  • дифференциального тока.

Выключатель, 1-полюсный с комбинированным расцепителем.

Выключатель 1-полюсный с комбинированным расцепителем.

Тепловой расцепитель + расцепитель:

  • электромагнитный,
  • электронный,
  • максимального тока,
  • токовой отсечки,
  • дифференциального тока.

Выключатель, 2-полюсный с комбинированным расцепителем.

Выключатель 2-полюсный с комбинированным расцепителем.

Тепловой расцепитель + расцепитель:

  • электромагнитный,
  • электронный,
  • максимального тока,
  • токовой отсечки,
  • дифференциального тока.

Выключатель, 3-полюсный с комбинированным расцепителем.

Выключатель 3-полюсный с комбинированным расцепителем.

Тепловой расцепитель + расцепитель:

  • электромагнитный,
  • электронный,
  • максимального тока,
  • токовой отсечки,
  • дифференциального тока.

Выключатель, 4-полюсный с комбинированным расцепителем.

Выключатель 4-полюсный с комбинированным расцепителем.

Тепловой расцепитель + расцепитель:

  • электромагнитный,
  • электронный,
  • максимального тока,
  • токовой отсечки,
  • дифференциального тока.

Выключатель, 2-полюсный, с 1-полюсным комбинированным расцепителем.

Выключатель 2-полюсный с 1-полюсным комбинированным расцепителем.

Тепловой расцепитель + расцепитель:

  • электромагнитный,
  • электронный,
  • максимального тока,
  • токовой отсечки,
  • дифференциального тока.

Выключатель, 4-полюсный, с 3-полюсным комбинированным расцепителем.

Выключатель 4-полюсный с 3-полюсным комбинированным расцепителем.

Тепловой расцепитель + расцепитель:

  • электромагнитный,
  • электронный,
  • максимального тока,
  • токовой отсечки,
  • дифференциального тока.

Выключатель, 2-полюсный, с 1-полюсным термомагнитным расцепителем и дифференциальной защитой.

Выключатель 2-полюсный с 1-полюсным термомагнитным расцепителем и дифференциальной защитой.

Выключатель, 4-полюсный, с 3-полюсным термомагнитным расцепителем и дифференциальной защитой.

Выключатель, 4-полюсный, с 3-полюсным термомагнитным расцепителем и дифференциальной защитой.

  Примечание: перечисленные дополнительные параметры выключателей, выбираются в контекстном меню соответствующей фигуры Visio.



Встроенные возможности для фигур Visio Выключатели автоматические с механизмом свободного расцепления, подробно в описании аналогичных по функционалу фигур Выключатели автоматические.
