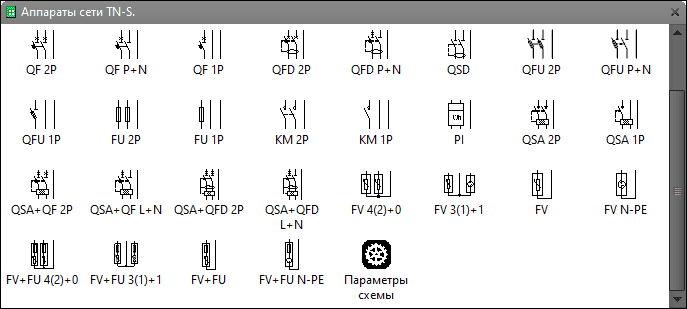

Трафарет Visio «Аппараты сети TN-S».

Трафарет содержит условные графические обозначения коммутационных аппаратов для принципиальных электрических схем, соответствующие требованиям ГОСТ и современным нормативным документам. Все фигуры оснащены точками подключения и управляющими маркерами для удобной интеграции в схемы.

1. Условные обозначения аппаратов

Ниже представлены основные типы аппаратов, включённые в трафарет, с описанием их функций и возможностей настройки.

Автоматические выключатели

Фигура Visio Условное графическое изображение
Автоматический выключатель 2P или 4P Автоматический выключатель двухполюсный или четырехполюсный (2P, 4P).
Автоматический выключатель 1P+N или 3P+N Автоматический выключатель двухполюсный или четырехполюсный (1P+N, 3P+N, 1P+NA, 3P+NA).
NA — полюс NA замыкается раньше фазного, в полюсе NA отсутствует расцепитель.
Автоматический выключатель 1P или 3P Автоматический выключатель однополюсный или трехполюсный (1P, 3P).

Через контекстное меню можно показать или скрыть функции:

  • Автоматическое отключение,
  • Выключатель,
  • Разъединитель.

Настройки применяются динамически — графическое обозначение обновляется в соответствии с выбранным режимом.

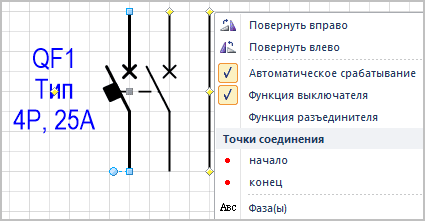

Контекстное меню фигуры автоматического выключателя
Рис. 1. Контекстное меню фигуры автоматического выключателя.

Аппараты дифференциальной защиты

Фигура Visio Условное графическое изображение
АВДТ 2P или 4P Автоматический выключатель дифференциального тока (АВДТ) двухполюсный или четырехполюсный (2P, 4P).
АВДТ 1P+N или 3P+N АВДТ 1P+N или 3P+N.
Выключатель дифференциального тока (УЗО) Выключатель дифференциального тока (ВДТ, УЗО).

В зависимости от принятых в проекте обозначений, контакты ВДТ можно настроить через контекстное меню:

  • Выключатель,
  • Разъединитель,
  • Выключатель-разъединитель.

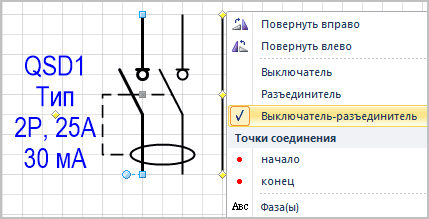

Контекстное меню фигуры выключателя дифференциального тока
Рис. 2. Контекстное меню фигуры выключателя дифференциального тока.

Разъединители и предохранители

Фигура Visio Условное графическое изображение
Разъединитель-предохранитель 2P или 4P Разъединитель-предохранитель (выключатель-предохранитель, выключатель-разъединитель-предохранитель) двухполюсный или четырехполюсный (2P, 4P).
Разъединитель-предохранитель 1P+N или 3P+N Разъединитель-предохранитель 1P+N или 3P+N.
Разъединитель-предохранитель 1P или 3P Разъединитель-предохранитель 1P или 3P.
Предохранитель 2P или 4P Предохранитель двухполюсный или четырехполюсный (2P, 4P).
Предохранитель 1P или 3P Предохранитель однополюсный или трехполюсный (1P, 3P).

Для выключателей-разъединителей доступен выбор типа условного обозначения:

  • Предохранитель-выключатель,
  • Предохранитель-разъединитель,
  • Предохранитель-выключатель-разъединитель.

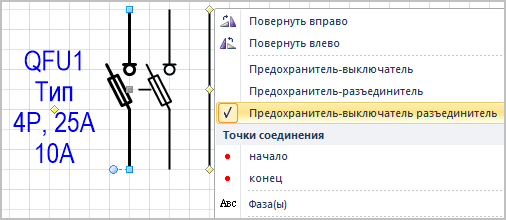

Контекстное меню фигуры выключателя-разъединителя
Рис. 3. Контекстное меню фигуры выключателя-разъединителя.

Пускатели и счётчики

Фигура Visio Условное графическое изображение
Пускатель магнитный 2P или 4P Пускатель магнитный двухполюсный или четырехполюсный.
Пускатель магнитный 1P или 3P Пускатель магнитный однополюсный или трехполюсный.
Счётчик электрической энергии Счётчик электрической энергии.

Устройства защиты от дугового пробоя (УЗДП)

Фигура Visio Условное графическое изображение
УЗДП 2P или 4P УЗДП двухполюсное или четырехполюсное.
УЗДП 1P или 3P УЗДП однополюсное или трехполюсное.
УЗДП со встроенным АВ 2P или 4P УЗДП со встроенным автоматическим выключателем (АВ) — 2P или 4P.
УЗДП со встроенным АВ 1P+N или 3P+N УЗДП со встроенным АВ — 1P+N или 3P+N.
УЗДП со встроенным АВДТ 2P или 4P УЗДП со встроенным АВДТ — 2P или 4P.
УЗДП со встроенным АВДТ 1P+N или 3P+N УЗДП со встроенным АВДТ — 1P+N или 3P+N.

Примечание: Условные обозначения УЗДП разработаны на основе примеров из документа «Изменение № 6 к СП 256.1325800.2016. Электроустановки жилых и общественных зданий. Правила проектирования и монтажа».

Устройства защиты от импульсных перенапряжений (УЗИП)

Фигура Visio Условное графическое изображение
УЗИП 4(2)+0 УЗИП 2P или 4P — подключение по схеме «4(2)+0» (L, N, PE).
УЗИП 3(1)+1 УЗИП 1P или 3P — подключение по схеме «3(1)+1» (L, N, PE).
УЗИП L-N, L-PE или L-PEN УЗИП — для установки в цепи L-N, L-PE или L-PEN.
УЗИП N-PE УЗИП — для установки в цепи N-PE.
УЗИП со встроенными предохранителями 4(2)+0 УЗИП со встроенными предохранителями — схема «4(2)+0».
УЗИП со встроенными предохранителями 3(1)+1 УЗИП со встроенными предохранителями — схема «3(1)+1».
УЗИП со встроенными предохранителями L-N, L-PE, L-PEN УЗИП со встроенными предохранителями — для цепей L-N, L-PE или L-PEN.
УЗИП со встроенными предохранителями N-PE УЗИП со встроенными предохранителями — для цепи N-PE.

Примечание: Разработка УЗИП выполнена с учётом требований:

  • ГОСТ Р МЭК 61643-12-2011,
  • ГОСТ Р МЭК 62305-4-2016.

2. Работа с фигурами в Visio

Точки подключения и управляющие маркеры

Все фигуры оснащены точками подключения, позволяющими «привязывать» их к шинам и другим элементам схемы.

  • Маркер 1 — изменение конфигурации выводов для подключения к горизонтальным линиям L, N, PE.
  • Маркер 2 — перемещение обозначения вдоль линии связи.

Управляющие маркеры фигуры условного обозначения
Рис. 4. Управляющие маркеры фигуры условного обозначения.

Отображение линий N, PE, PEN

Линии могут быть выполнены:

  • Сплошными,
  • Штриховыми,
  • Штрихпунктирными.

Стиль и толщину линий можно изменить в общих настройках схемы (через таблицу данных), что автоматически применится ко всем элементам.

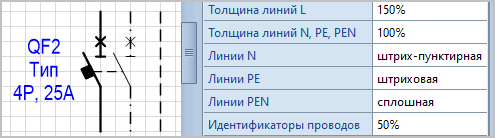

Пункты таблицы данных для изменения отображения линий
Рис. 5. Настройка отображения линий.

Точки соединения

Точки соединения встроены в фигуры. Чтобы отобразить их — включите соответствующий параметр в контекстном меню.

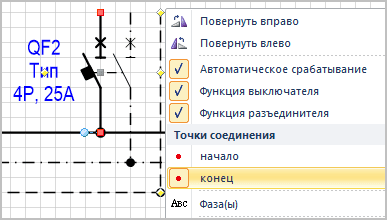

Контекстное меню фигуры автоматического выключателя
Рис. 6. Отображение точек соединения.

Заполнение данных

Позиционное обозначение и характеристики аппарата вводятся в таблице данных фигуры. Доступны типовые значения из выпадающего меню.

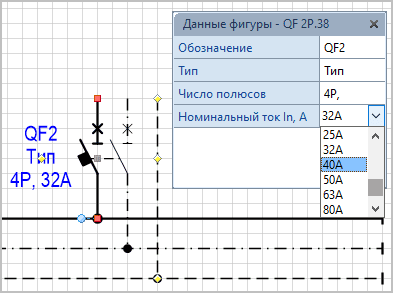

Таблица данных фигуры автоматического выключателя
Рис. 7. Таблица данных фигуры.
