Состав трафарета Visio «Электрооборудование ОРУ»

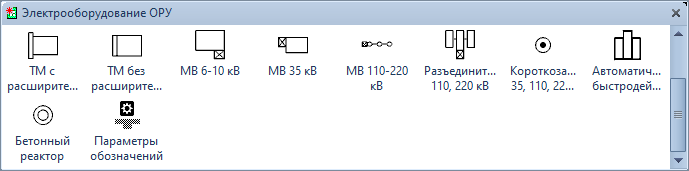

Трафарет Visio «Электрооборудование открытых распределительных устройств (ОРУ)»
Трафарет Visio «Электрооборудование ОРУ»

Состав трафарета Visio «Электрооборудование ОРУ»

Условные графические изображения (УГИ) оборудования открытых распределительных устройств (ОРУ) разработаны в соответствии с требованиями ГОСТ 21.210–2014.

Трафарет предназначен для оформления планов расположения электрооборудования, систем освещения и прокладки электрических сетей в зданиях различного назначения.

Фигура Visio Условное обозначение
Силовой масляный трансформатор с расширительным баком 1а. Силовой трансформатор масляный с расширительным баком.
Силовой масляный трансформатор без расширительного бака 1б. Силовой трансформатор масляный без расширительного бака.
Масляный выключатель 6–10 кВ 2а. Масляный выключатель напряжением 6–10 кВ.
Масляный выключатель 35 кВ 2б. Масляный выключатель напряжением 35 кВ.
Масляный выключатель 110–220 кВ 2в. Масляный выключатель напряжением 110–220 кВ.
Разъединитель или отделитель 35–220 кВ 3. Разъединитель, отделитель напряжением 35, 110, 220 кВ.
Короткозамыкатель или заземлитель 35–220 кВ 4. Короткозамыкатель, заземлитель напряжением 35, 110, 220 кВ.
Автоматический быстродействующий выключатель 5. Автоматический быстродействующий выключатель.
Бетонный реактор 6. Бетонный реактор.

Настройка условных графических изображений

Размеры условных обозначений электрооборудования ОРУ можно задавать двумя способами:

  • вручную — с помощью управляющих маркеров;
  • точно — по фактическим габаритам оборудования в масштабе чертежа через таблицу «Данные фигуры».

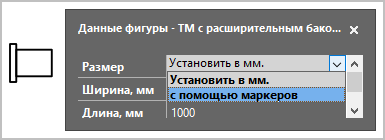

Настройка размеров оборудования ОРУ в таблице «Данные фигуры»
Задание реальных размеров оборудования в масштабе чертежа

Это позволяет точно отображать планы распределительных устройств в соответствии с требованиями проектной документации и ГОСТ.
