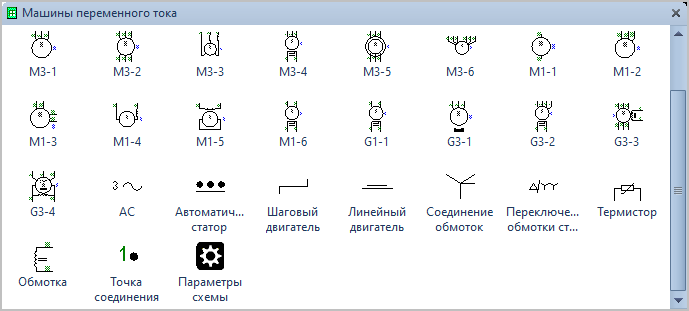

Фигуры Visio Машины переменного тока.

Трафарет Visio Машины переменного тока.


Состав трафарета Visio Машины переменного тока.

Двигатели 3-фазные.

Фигура Visio

Условное обозначение

Двигатель асинхронный 3-фазный

Двигатель асинхронный 3-фазный.

Дополнительные элементы:

  • нейтральный провод (или защитный провод заземления),
  • заземление корпуса.

Двигатель асинхронный 3-фазный, 6 выводов

Двигатель асинхронный 3-фазный, 6 выводов.

Дополнительные элементы:

  • защитный провод заземления,
  • заземление корпуса.

Электродвигатель коллекторный последовательного возбуждения 3-фазный

Электродвигатель коллекторный последовательного возбуждения 3-фазный.

Дополнительные элементы:

  • заземление корпуса.

Синхронный двигатель пер.тока 3-фазный

Синхронный двигатель пер.тока 3-фазный.

Дополнительные элементы:

  • нейтральный провод (или защитный провод заземления),
  • заземление корпуса.

Двигатель асинхронный с фазным ротором 3-фазный

Двигатель асинхронный с фазным ротором 3-фазный.

Дополнительные элементы:

  • нейтральный провод (или защитный провод заземления),
  • заземление корпуса.

Двигатель асинхронный 3-фазный, 6 выводов (с переключением обмотки статора на два числа полюсов)

Двигатель асинхронный 3-фазный, 6 выводов (с переключением обмотки статора на два числа полюсов)

Дополнительные элементы:

  • защитный провод заземления,
  • заземление корпуса.



Двигатели 1-фазные.

Фигура Visio

Условное обозначение

Двигатель 1-фазный

Двигатель 1-фазный.

Двигатель 1-фазный, с защитным проводом заземления

Двигатель 1-фазный, с защитным проводом заземления.

Дополнительные элементы:

  • защитный провод заземления,
  • заземление корпуса.

Двигатель 1-фазный, концы обмотки расщеплённой фазы выведены

Двигатель 1-фазный, концы обмотки расщеплённой фазы выведены.

Дополнительные элементы:

  • защитный провод заземления,
  • заземление корпуса.

Электродвигатель коллекторный последовательного возбуждения 1-фазный

Электродвигатель коллекторный последовательного возбуждения 1-фазный.

Дополнительные элементы:

  • заземление корпуса.

Репульсионный двигатель коллекторный 1-фазный.

Репульсионный двигатель коллекторный 1-фазный.

Синхронный двигатель пер.тока 1-фазный

Синхронный двигатель пер.тока 1-фазный.

Дополнительные элементы:

  • защитный провод заземления,
  • заземление корпуса.



Генераторы.

Фигура Visio

Условное обозначение

Синхронный генератор 1-фазный

Синхронный генератор 1-фазный.

Дополнительные элементы:

  • защитный провод заземления,
  • заземление корпуса.

Синхронный генератор 3-фазный с постоянным магнитом

Синхронный генератор 3-фазный с постоянным магнитом.

Дополнительные элементы:

  • защитный провод заземления,
  • заземление корпуса.

Синхронный генератор 3-фазный с обмотками, соединёнными в звезду

Синхронный генератор 3-фазный с обмотками, соединёнными в звезду .

Дополнительные элементы:

  • нейтральный провод (или защитный провод заземления),
  • заземление корпуса.

Синхронный генератор 3-фазный, оба конца каждой фазы выведены

Синхронный генератор 3-фазный, оба конца каждой фазы выведены

Дополнительные элементы:

  • защитный провод заземления,
  • заземление корпуса.

Конвертер вращающийся 3-фазный с параллельным возбуждением

Конвертер вращающийся 3-фазный с параллельным возбуждением

Дополнительные элементы:

  • нейтральный провод (или защитный провод заземления).



Отдельные элементы электрических машин переменного тока.

Фигура Visio

Условное обозначение

Щетка на контактном кольце или коммутаторе

Щетка на контактном кольце или коммутаторе.

Символ переменного тока

Символ переменного тока.

Символ встроенный автоматический статор

Символ встроенный автоматический статор.

Символ шаговый двигатель

Символ шаговый двигатель.

Символ линейный двигатель

Символ линейный двигатель.

Внутренние соединение обмоток:

  • треугольник,
  • 3 однофазных,
  • звезда,
  • звезда с нейтралью,
  • двухфазная,
  • двухфазная четырехпроводная.

Переключение обмотки статора

Переключение обмотки статора:

  • со звезды на звезду с двумя параллельными ветвями,
  • с треугольника на звезду с двумя параллельными ветвями.

Термистор встроенный

Термистор встроенный

Обмотка независимого возбуждения

Обмотка независимого возбуждения:

  • постоянного тока,
  • переменного тока.



Для добавления дополнительных символов к условным обозначениям электрических машин, в контекстном меню фигуры Visio можно выбрать соответствующие пункты.

Например, для условного обозначения Двигатель асинхронный 3-фазный (рис. 1), выбраны пункты контекстного меню Защитный провод заземления и Заземление корпуса.

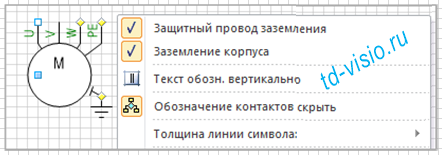

Контекстное меню фигуры Visio Двигатель асинхронный 3-фазный
Рис. 1. Контекстное меню фигуры Visio Двигатель асинхронный 3-фазный.

К условным обозначениям электрических машин, можно так же добавить дополнительные элементы из раздела "Отдельные элементы", например встроенный термистор (рис. 2)

Двигатель асинхронный 3-фазный с встроенным термистором.
Рис. 2. Двигатель асинхронный 3-фазный с встроенным термистором.
