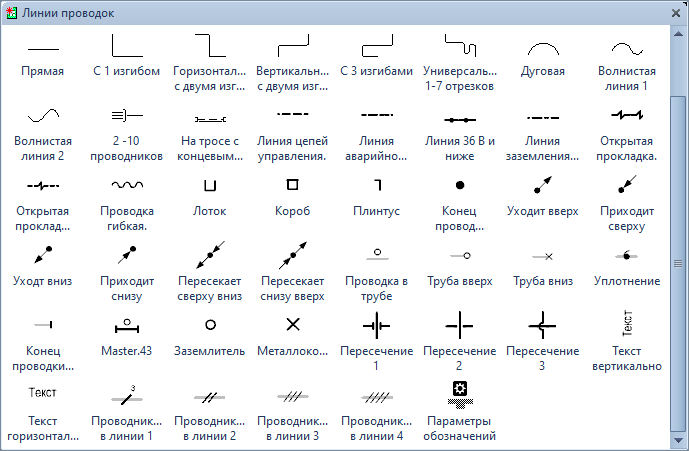

Состав трафарета Visio «Линии проводок»

Состав трафарета Visio «Линии проводок»

Условные графические изображения (УГИ) линий проводок разработаны в соответствии с требованиями ГОСТ 21.210–2014 и ГОСТ 21.608–2021.

Трафарет предназначен для оформления планов расположения электрооборудования, систем освещения и прокладки электрических сетей в зданиях различного назначения.

Фигура Visio	Условное обозначение
1. Линии проводки — общее изображение:
	1.1. Линия проводки прямая.
	1.2. Линия проводки с изгибом.
	1.3. Линия проводки горизонтальная с двумя изгибами.
	1.4. Линия проводки вертикальная с двумя изгибами.
	1.5. Линия проводки с тремя изгибами.
	1.6. Линия проводки универсальная, 1–7 отрезков.
	1.7. Дуговая линия.
	1.8. Волнистая линия 1.
	1.9. Волнистая линия 2.
	1.10. Шаблон прокладки нескольких (от 2 до 10) проводников.
	1.11. Шаблон прокладки на тросе с концевыми креплениями.

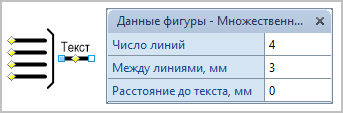

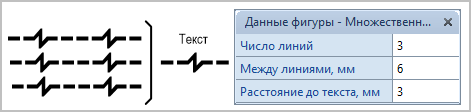

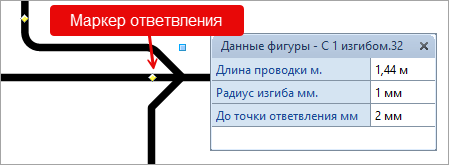

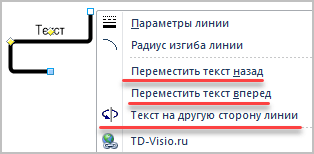

Шаблоны линий проводок 1.1–1.10 позволяют отображать на плане различные варианты трасс прокладки. Встроенный текстовый блок автоматически ориентируется вдоль линии (слева направо или снизу вверх). Его положение можно изменить через контекстное меню (переместить к другому изгибу, на противоположную сторону линии) или управляющий маркер. Рис. 1.1. Контекстное меню фигуры Visio линии проводки. В таблице «Данные фигуры» (Рис. 1.2) отображается длина проводки в метрах (с учётом масштаба чертежа) и можно задать радиус изгиба в миллиметрах. Рис. 1.2. Данные фигуры Visio линии проводки. В начале и конце линии — управляющие маркеры для указания ответвления в общий пучок. Расстояние до точки ответвления настраивается в таблице «Данные фигуры» (Рис. 1.3). Рис. 1.3. Настройка расстояния до точки ответвления. В шаблоне 1.10 можно выбрать количество проводников (2–10) и задать расстояние между ними (Рис. 1.4–1.5). Рис. 1.4. Настройка количества и шага проводников. Рис. 1.5. Открытая прокладка нескольких проводников под перекрытием.
2. Шаблоны линий специализированного назначения:
	2.1. Линия цепей управления.
	2.2. Линия сети аварийного эвакуационного и охранного освещения.
	2.3. Линия напряжения 36 В и ниже.
	2.4. Линия заземления и зануления.
	2.5. Открытая прокладка проводки.
	2.6. Открытая прокладка проводки под перекрытием.
	2.7. Проводка гибкая в металлорукаве, гибком вводе.

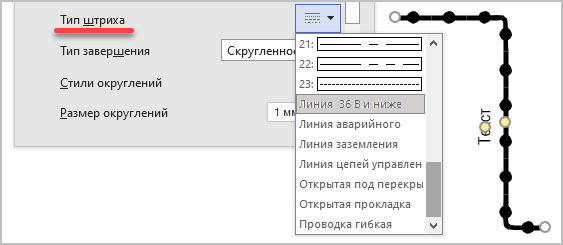

Фигуры 2.1–2.7 выполнены как шаблоны линий Visio. После размещения на чертеже их стиль (тип штриха) становится доступен в меню «Параметры линии» (Shift + F3) и может применяться к любой линии. Рис. 2.3. Линия напряжения 36 В и ниже, применённая к изогнутой трассе.
3. Элементы уточнения способа прокладки и отметок:
	3.1. Проводка в лотке.
	3.2. Проводка в коробе.
	3.3. Проводка под плинтусом.
	3.4. Конец проводки кабеля.
	3.5. Вертикальная проводка уходит на более высокую отметку или приходит с более высокой отметки.
	3.6. Вертикальная проводка уходит на более низкую отметку или приходит с более низкой отметки.
	3.7. Вертикальная проводка пересекает отметку, изображённую на плане, сверху вниз или снизу вверх и не имеет горизонтальных участков в пределах данного плана.
Элементы 3.1–3.3 и 4.1–4.5 автоматически «приклеиваются» к линии и поворачиваются вместе с ней, сохраняя читаемость текста. Рис. 3.1. Автоматическая ориентация элементов на линии проводки.
4. Элементы трубной прокладки:
	4.1. Проводка в трубе.
	4.2. Проводка в трубе, прокладываемой от отметки трассы вверх.
	4.3. Проводка в трубе, прокладываемой от отметки трассы вниз.
	4.4. Разделительное уплотнение в трубах для взрывоопасных помещений.
	4.5. Конец проводки в трубе.
	4.6. Проводка в патрубке через стену.
5. Элементы заземления и зануления:
	5.1. Заземлитель.
	5.2. Металлическая конструкция, используемая в качестве магистрали заземления, зануления.
Элементы 5.1 и 5.2 автоматически «приклеиваются» к линии и поворачиваются вместе с ней, сохраняя читаемость текста. Рис. 5.1. Элементы заземления автоматически ориентируются вдоль линии.
6. Обозначения пересечений:
	6.1. Пересечение с трубной проводкой.
	6.2. Пересечение линий проводки (форма 1).
	6.3. Пересечение линий проводки (форма 2).
Для обозначения пересечений линий проводки, шаблоны 4.1. - 4.5. размещают в точке пересечения двух линий, расположенных под углом 90° и развернуть в зависимости от того, какая проводка находится выше. Рис. 6.1. Примеры пересечений под прямым углом. Если пересекаемая проводка расположена под углом отличным от 90°, в шаблоне пересечения можно выделить вторым щелчком линию и развернуть вдоль неё. Рис. 6.2. Пересечение под произвольным углом (линию в шаблоне можно поворачивать).
7. Обозначения количества проводников:
	7.1. Количество проводников в линии проводки 1 (с возможностью указать количество цифрами во встроенном текстовом блоке).
	7.2. Количество проводников в линии проводки 2.
	7.3. Количество проводников в линии проводки 3.
	7.4. Количество проводников в линии проводки 4.

Настройка условных графических изображений

Все элементы трафарета дополняющие сведения о проводке, выполнены в размерах, указанных в ГОСТ 21.210–2014 для чертежей в масштабе 1:100 и толщине линий 1 мм.

При работе в других масштабах размеры изображений автоматически масштабируются. Однако, поскольку эти элементы являются частью линий проводки, их размеры также можно привязать к толщине основной линии чертежа. Для этого в контекстном меню фигуры выберите: «Размер пропорционально толщине линии проводки».

Настройка размера пропорционально толщине линии — Настройка размера элементов относительно толщины линии проводки

Это обеспечивает гармоничное и стандартизированное оформление планов в любой масштабной и стилевой конфигурации.
