Состав трафарета Visio «Табличные формы по ГОСТ 21.608–2021»

Состав трафарета Visio «Табличные формы по ГОСТ 21.608–2021»

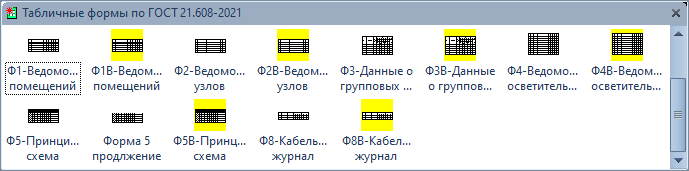

Трафарет содержит официальные формы, предусмотренные ГОСТ 21.608–2021, для оформления рабочей документации по внутреннему электрическому освещению:

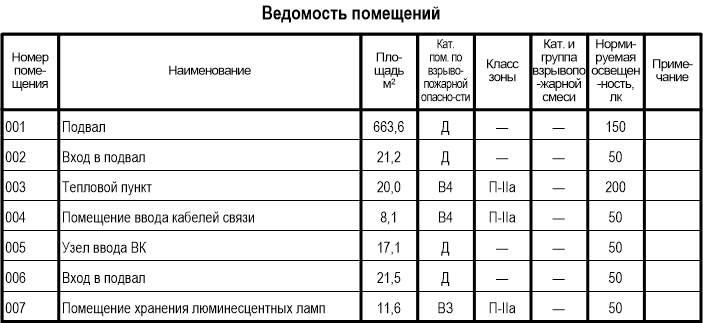

Форма 1 — Ведомость помещений

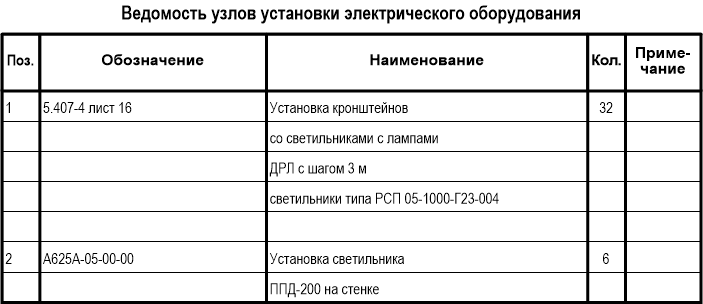

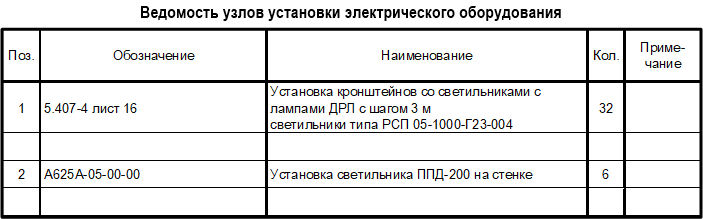

Форма 2 — Ведомость узлов установки электрического оборудования

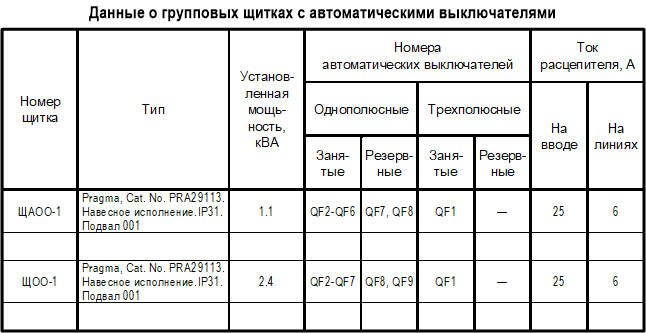

Форма 3 — Данные о групповых щитках с автоматическими выключателями

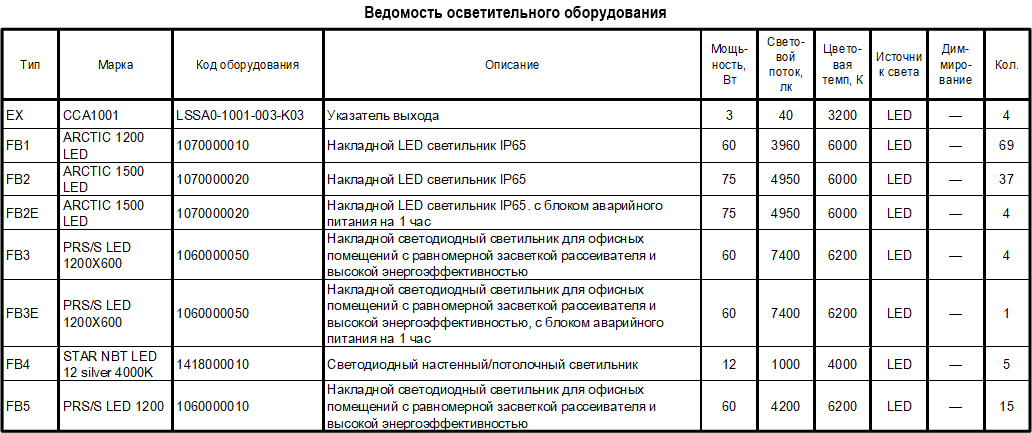

Форма 4 — Ведомость осветительного оборудования

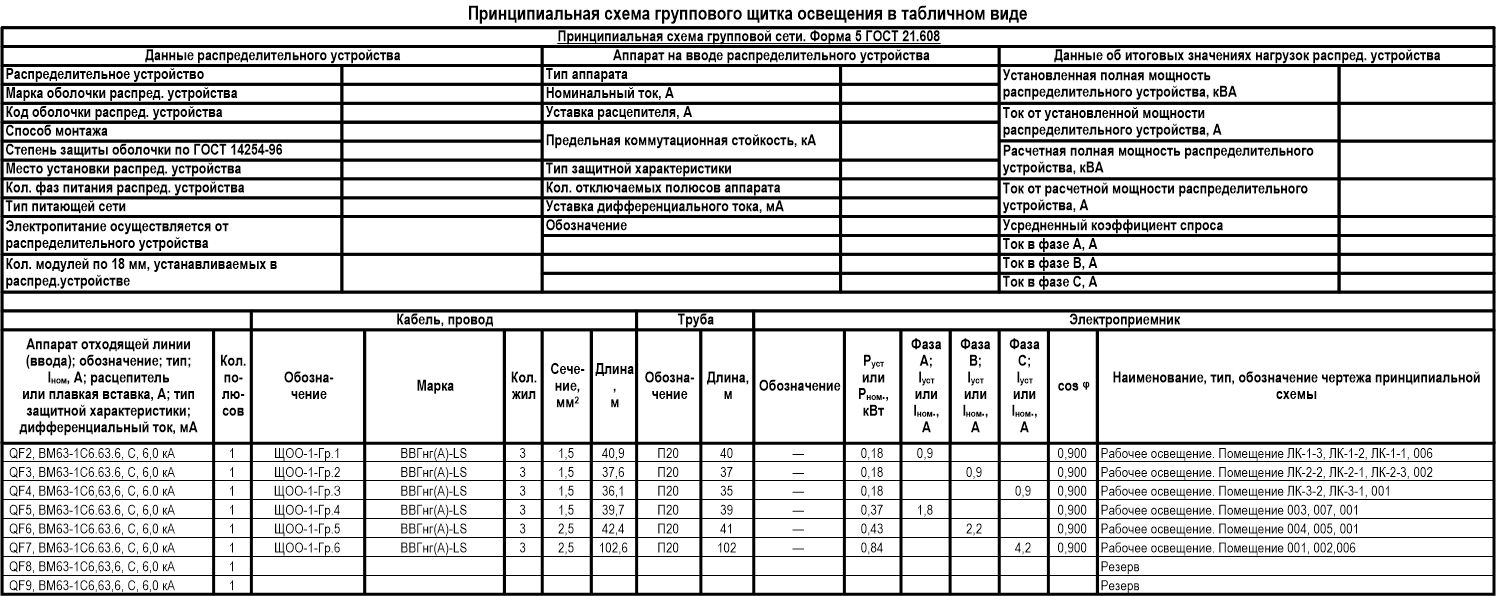

Форма 5 — Принципиальная схема группового щитка освещения в табличном виде

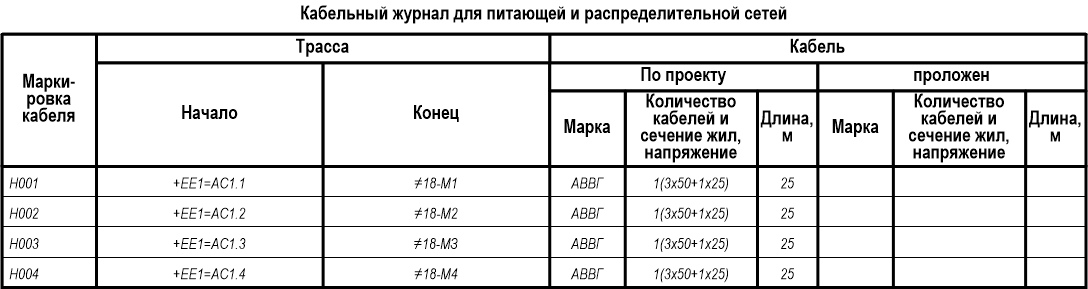

Форма 8 — Кабельный журнал для питающей и распределительной сетей

Особенности заполнения табличных форм

Каждая форма доступна в двух вариантах:

• для заполнения непосредственно в Visio — гибкая таблица с настраиваемым числом строк;
• для заполнения через Microsoft Word — фигуры с жёлтой заливкой, открывающие полнофункциональную таблицу Word с двойного клика.

1. Заполнение табличных форм в Visio

• Число строк настраивается в таблице «Данные фигуры» — от 1 до 32 или в режиме «автоматически».
• В режиме «автоматически» строки добавляются при ручном вводе или вставке данных из Word/Excel.

Ручной ввод:

• следующая колонка — Tab;
• следующая строка — Enter.

Вставка из Word или Excel:

• Скопируйте ячейки → щёлкните правой кнопкой по таблице в Visio → «Специальная вставка» → «Неформатированный текст».

В контекстном меню таблицы можно:

• изменить количество строк (до 32) или включить автоматическое добавление;
• показать/скрыть заголовок;
• выровнять таблицу по верхнему, левому или правому краю;
• скрыть строку «Наименование граф» (для продолжения таблицы);
• отключить нижнюю линию (опция «Продолжения таблицы нет»).

2. Заполнение через Microsoft Word

Фигуры, выделенные жёлтым цветом, поддерживают заполнение в Word:

1. Перетащите фигуру на лист Visio;
2. Дважды щёлкните по ней — откроется диалоговое окно;
3. Нажмите «ОК» — откроется таблица в окне Word;
4. Заполните привычным способом, добавляя или удаляя строки;
5. Закройте окно Word — таблица сохранится в чертеже Visio.

Для таких форм в контекстном меню доступны команды:

• показать/скрыть заголовок;
• выравнивание по краю рамки.

Оба метода позволяют точно соблюдать требования ГОСТ и значительно ускоряют оформление проектной документации.
