Трафарет Visio «Аппараты однолинейные»

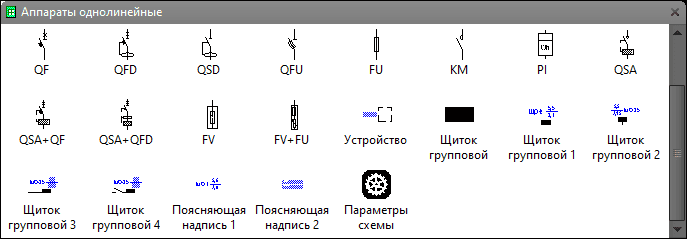

Трафарет Visio «Аппараты однолинейные» - состав

Трафарет Visio «Аппараты однолинейные».

Трафарет содержит условные графические обозначения коммутационных аппаратов и элементов для однолинейных схем электрических сетей, соответствующие требованиям ГОСТ 21.608—2021. Все фигуры оптимизированы для оформления структурных и принципиальных схем с упрощённым изображением цепей.

Шаблоны предназначены для проектирования распределительных сетей, групповых щитков и вводно-распределительных устройств. Включают как отдельные аппараты, так и готовые компоновки с поясняющими надписями.

1. Условные обозначения аппаратов

Ниже представлены основные типы однолинейных обозначений, включённых в трафарет.

Фигура Visio Условное графическое изображение
Автоматический выключатель Автоматический выключатель.
Автоматический выключатель дифференциального тока АВДТ Автоматический выключатель дифференциального тока (АВДТ).
Выключатель дифференциального тока ВДТ (УЗО) Выключатель дифференциального тока (ВДТ, УЗО).
Разъединитель-предохранитель Разъединитель-предохранитель (выключатель-предохранитель, выключатель-разъединитель-предохранитель).
Предохранитель Предохранитель.
Пускатель магнитный Пускатель магнитный.
Счётчик электрической энергии Счётчик электрической энергии.
Устройство защиты от дугового пробоя (УЗДП) Устройство защиты от дугового пробоя (УЗДП).
УЗДП со встроенным автоматическим выключателем УЗДП со встроенным автоматическим выключателем.
УЗДП со встроенным АВДТ УЗДП со встроенным автоматическим выключателем дифференциального тока.
Устройство защиты от импульсных перенапряжений (УЗИП) Устройство защиты от импульсных перенапряжений (УЗИП).
УЗИП со встроенными предохранителями УЗИП со встроенными предохранителями.
Устройство Устройство (универсальное обозначение).

Обозначения групповых щитков

Шаблоны групповых щитков с поясняющими надписями по ГОСТ 21.608—2021, Приложение К.

Фигура Visio Условное графическое изображение
Щиток групповой Щиток групповой.
Щиток групповой с поясняющей надписью Щиток групповой с поясняющей надписью по ГОСТ 21.608—2021, п. К.2.
Щиток групповой с поясняющей надписью и линией проводки форма 1 Щиток групповой с поясняющей надписью и линией проводки (форма 1).
Щиток групповой с поясняющей надписью и линией проводки форма 2 Щиток групповой с поясняющей надписью и линией проводки (форма 2).
Щиток групповой с поясняющей надписью и коммутационным аппаратом на вводе Щиток групповой с поясняющей надписью и коммутационным аппаратом на вводе.
Поясняющая надпись для щитков Поясняющая надпись для щитков по ГОСТ 21.608—2021, п. К.2.
Поясняющая надпись у комплектных распределительных устройств Поясняющая надпись у комплектных распределительных устройств по ГОСТ 21.608—2021, п. К.1.

Элементы предназначены для оформления схем питающих и распределительных сетей многоэтажных зданий (см. ГОСТ 21.608—2021, Рисунок И.1).

2. Особенности использования

Функциональные возможности и свойства шаблонов из трафарета «Аппараты однолинейные» полностью аналогичны шаблонам из трафарета «Аппараты сети TN-S».

  • Все фигуры оснащены точками подключения и управляющими маркерами.
  • Параметры настраиваются через таблицу «Данные фигуры» и контекстное меню.

Настройка щитков

Для всех шаблонов «Щиток групповой» в контекстном меню доступна настройка:

  • Тип обозначения: «Щиток рабочего освещения», «Щиток аварийного освещения» или «Шкаф распределительный».
  • Отображение точки подключения — можно включить или скрыть.

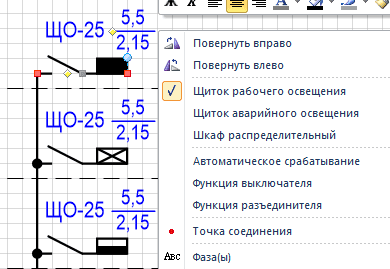

Контекстное меню фигуры «Щиток групповой»
Рис. 1. Контекстное меню фигуры «Щиток групповой».
