Трафарет Visio Основные надписи, таблицы.

Трафарет Visio Основные надписи, таблицы.

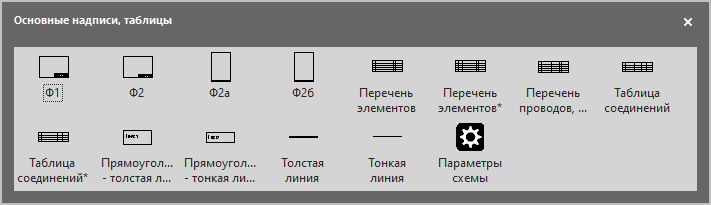

Состав трафарета Visio Основные надписи, таблицы.

Фигура Visio	Условное обозначение
	Форма 1. Основная надпись и дополнительные графы для чертежей и схем.
	Форма 2. Основная надпись и дополнительные графы для текстовых конструкторских документов (первый или заглавный лист).
	Форма 2а. Основная надпись и дополнительные графы для чертежей (схем) и текстовых конструкторских документов (последующие листы).
	Форма 2б. Основная надпись и дополнительные графы для текстовых конструкторских документов при двустороннем светокопировании (последующие листы).
	Перечень элементов помещают на первом листе схемы или выполняют в виде самостоятельного документа. (ГОСТ 2.701-2008 ЕСКД, п. 5.7.1.).
	Перечень элементов помещают на первом листе схемы или выполняют в виде самостоятельного документа. (ГОСТ 2.701-2008 ЕСКД, п. 5.7.5.).
	Перечень проводов, жгутов и кабелей. Помещают на первом листе схемы, как правило, над основной надписью или выполняют в виде последующих листов. (ГОСТ 2.702-2011, п. 5.6.15.).
	Таблица соединений. Помещают на первом листе схемы, как правило, над основной надписью или выполняют в виде последующих листов. (ГОСТ 2.702-2011, п. 5.4.24.).
	Таблица соединений. Помещают на первом листе схемы, как правило, над основной надписью или выполняют в виде последующих листов. (ГОСТ 2.702-2011, п. 5.4.24.).

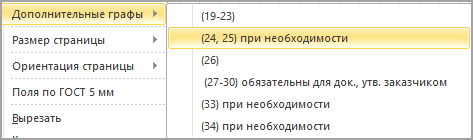

Для шаблонов основных надписей, в контекстном меню фигуры, можно:

• показать или скрыть дополнительные графы

• изменить размер страницы

• изменить ориентацию страницы
