Фигуры Visio Предохранители и предохранители-выключатели.

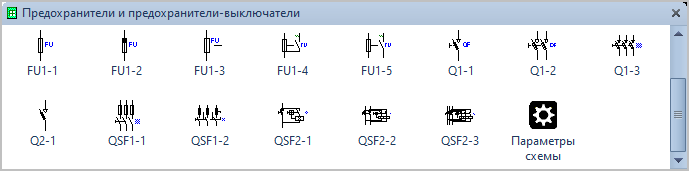

Трафарет Visio Предохранители и предохранители-выключатели.


Состав трафарета Visio Предохранители и предохранители-выключатели.

Фигура Visio

Условное обозначение

Предохранитель плавкий

Предохранитель плавкий.

Предохранитель - сторона под напряжением

Предохранитель - сторона под напряжением.

Предохранитель плавкий ударного действия

Предохранитель плавкий ударного действия.

Предохранитель плавкий ударного действия с контактом сигнализации

Предохранитель плавкий ударного действия с контактом сигнализации.

Предохранитель плавкий ударного действия с самостоятельной схемой сигнализации

Предохранитель плавкий ударного действия с самостоятельной схемой сигнализации.

выключатель-разъединитель с плавким предохранителем 1-полюсный

Выключатель-предохранитель, разъединитель-предохранитель или выключатель-разъединитель с плавким предохранителем 1-полюсный.

выключатель-разъединитель с плавким предохранителем 2-полюсный

Выключатель-предохранитель, разъединитель-предохранитель или выключатель-разъединитель с плавким предохранителем 2-полюсный.

Выключатель-предохранитель, разъединитель-предохранитель или выключатель-разъединитель с плавким предохранителем 3-полюсный.

выключатель-разъединитель с плавким предохранителем, дополнительный полюс

Выключатель-предохранитель, разъединитель-предохранитель или выключатель-разъединитель с плавким предохранителем (дополнительный полюс).

Выключатель с предохранителями 3-полюсный

Выключатель с предохранителями 3-полюсный.

Выключатель трехфазный с автоматическим отключением любым из плавких предохранителей ударного действия

Выключатель трехфазный с автоматическим отключением любым из плавких предохранителей ударного действия.

Разъединитель с предохранителями 1-полюсный 2-ходовой

Разъединитель с предохранителями 1-полюсный 2-ходовой.

Разъединитель с предохранителями 2-полюсный 2-ходовой

Разъединитель с предохранителями 2-полюсный 2-ходовой.

Разъединитель с предохранителями 3-полюсный 2-ходовой

Разъединитель с предохранителями 3-полюсный 2-ходовой.



Тип коммутационного аппарата, можно изменить в контекстном меню фигуры, выбрав один из пунктов, например для 3-полюсного выключателя-предохранителя: выключатель-предохранитель, разъединитель-предохранитель или выключатель-разъединитель-предохранитель (рис. 1).

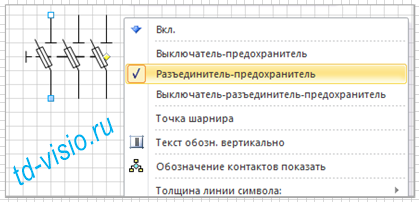

Контекстное меню фигуры Visio Выключатель-предохранитель 3-полюсный.
Рис. 1. Контекстное меню фигуры Visio Выключатель-предохранитель 3-полюсный.
