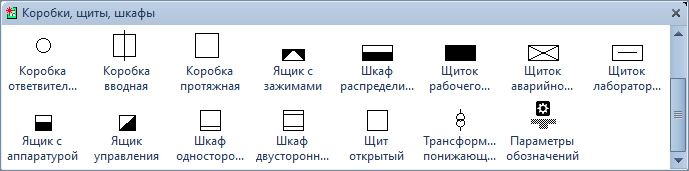

Состав трафарета Visio «Коробки, щиты, шкафы...»

Условные графические изображения (УГИ) коробок, щитков, ящиков с аппаратурой, шкафов, пультов и понижающих трансформаторов разработаны в соответствии с требованиями ГОСТ 21.210–2014.

Трафарет предназначен для оформления планов расположения электрооборудования, систем освещения и прокладки электрических сетей в зданиях различного назначения.

Фигура Visio	Условное обозначение
	1. Коробка ответвительная.
	2. Коробка вводная.
	3. Коробка протяжная, ящик протяжной.
	4. Коробка, ящик с зажимами.
	5. Шкаф распределительный.
	6. Щиток групповой рабочего освещения.
	7. Щиток групповой аварийного освещения.
	8. Щиток лабораторный.
	9. Ящик с аппаратурой.
	10. Ящик управления.
	11. Шкаф, панель, пульт, щиток одностороннего обслуживания, пост местного управления.
	12. Шкаф, панель двустороннего обслуживания.
	13. Щит открытый.
	14. Трансформатор понижающий малой мощности.

Настройка условных графических изображений

Все обозначения шкафов, щитов и ящиков выполнены в размерах, соответствующих масштабу 1:100 по ГОСТ 21.210–2014, и снабжены точками подключения для труб с проводкой.

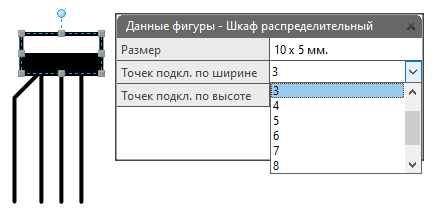

Число точек подключения можно настроить в таблице «Данные фигуры»:

• по высоте — от 1 до 5 точек на сторону;
• по ширине — от 1 до 10 точек на сторону.

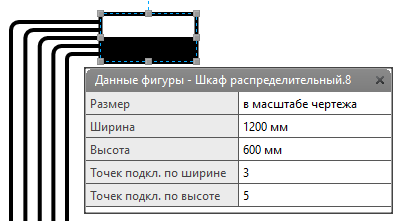

При большом количестве подходящих труб для соблюдения минимального расстояния между линиями можно увеличить размер условного изображения через тот же раздел «Данные фигуры»:

Это обеспечивает чёткое и соответствующее нормативам оформление планов даже при высокой насыщенности линиями проводки.
