Трафареты Visio Нормальная схема ЭС

Для выполнения нормальных схем электрических соединений объектов электроэнергетики.

Символы УГО по ГОСТ Р 56303-2014

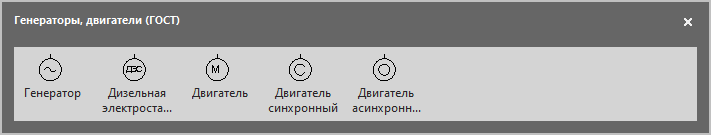

Трафарет Visio Генераторы, двигатели - для выполнения нормальных схем электрических соединений объектов электроэнергетики.

Трафарет Visio Генераторы, двигатели.

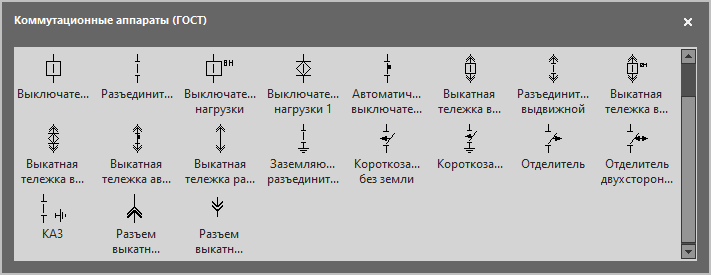

Трафарет Visio Коммутационные аппараты - для выполнения нормальных схем электрических соединений объектов электроэнергетики.

Трафарет Visio Коммутационные аппараты.

Трафарет Visio Трансформаторы - для выполнения нормальных схем электрических соединений объектов электроэнергетики.

Трафарет Visio Трансформаторы.

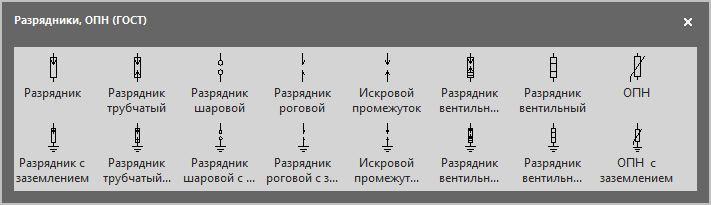

Трафарет Visio Разрядники, ОПН - для выполнения нормальных схем электрических соединений объектов электроэнергетики.

Трафарет Visio Разрядники, ОПН.

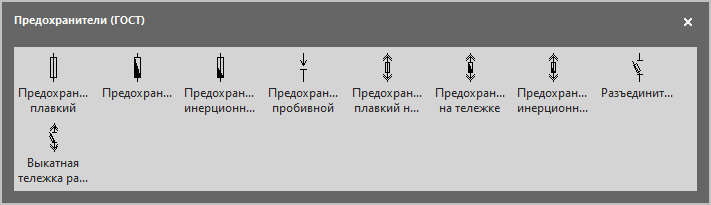

Трафарет Visio Предохранители - для выполнения нормальных схем электрических соединений объектов электроэнергетики.

Трафарет Visio Предохранители.

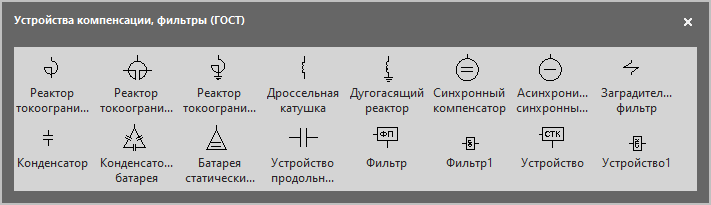

Трафарет Visio Устройства компенсации, фильтры - для выполнения нормальных схем электрических соединений объектов электроэнергетики.

Трафарет Visio Устройства компенсации, фильтры.

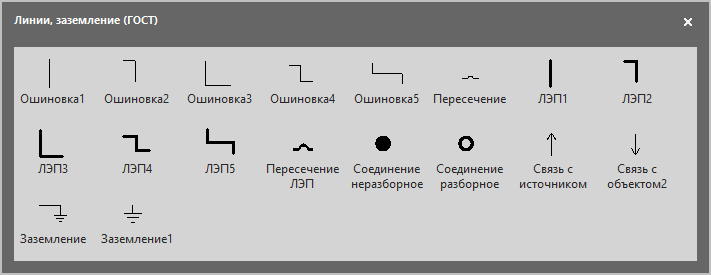

Трафарет Visio Линии электрической связи, заземление - для выполнения нормальных схем электрических соединений объектов электроэнергетики.

Трафарет Visio Линии электрической связи, заземление.

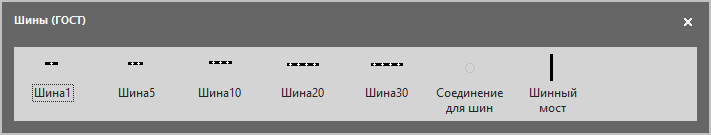

Трафарет Visio Шины - для выполнения нормальных схем электрических соединений объектов электроэнергетики.

Трафарет Visio Шины.

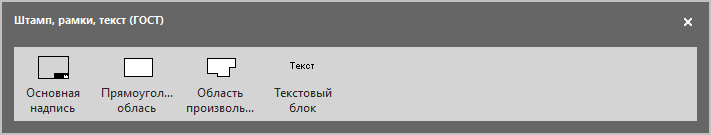

Трафарет Visio Штамп, рамки, текст - для выполнения нормальных схем электрических соединений объектов электроэнергетики.

Трафарет Visio Штамп, рамки, текст.

Примечание:
В состав библиотеки Visio Нормальная схема ЭС, так же входит ещё один набор трафаретов с аналогичными условными обозначениями, но выполненными по стандарту СТО 56947007-25.040.70.101-2011 Раздел 2.
