Фигуры Visio Контакты реле, выключателей.

Трафарет Visio Контакты реле, выключателей.


Состав трафарета Visio Контакты реле, выключателей.

Фигура Visio

Условное обозначение

Контакт замыкающий

Контакт замыкающий.

Контакт размыкающий

Контакт размыкающий.

Контакт переключающий

Контакт переключающий.

Контакт переключающий на 2 направления

Контакт переключающий на 2 направления.

Контакт переключающий с нейтральным центральным положением

Контакт переключающий с нейтральным центральным положением.

Контакт переключающий с нейтральным центральным положением на 2 направления

Контакт переключающий с нейтральным центральным положением на 2 направления.

Контакт с двойным замыканием

Контакт с двойным замыканием.

Контакт с двойным размыканием

Контакт с двойным размыканием.

Контакт замыкающий с замедлением

Контакт замыкающий с замедлением, действующим при:

  • срабатывании,
  • возврате,
  • срабатывании и возврате.

Контакт размыкающий с замедлением

Контакт размыкающий с замедлением, действующим при:

  • срабатывании,
  • возврате,
  • срабатывании и возврате.

Контакт переключающий с замедлением

Контакт переключающий с замедлением, действующим при:

  • срабатывании,
  • возврате,
  • срабатывании и возврате.

Контакт переключающий на 2 направления с замедлением

Контакт переключающий на 2 направления с замедлением, действующим при:

  • срабатывании,
  • возврате,
  • срабатывании и возврате.

Контакт импульсный замыкающий

Контакт импульсный замыкающий при:

  • срабатывании,
  • возврате,
  • срабатывании и возврате,

Контакт импульсный размыкающий

Контакт импульсный размыкающий при:

  • срабатывании,
  • возврате,
  • срабатывании и возврате.

Контакт замыкающий, срабатывающий по отношению к другим контактам группы раньше или позже

Контакт замыкающий, срабатывающий по отношению к другим контактам группы:

  • раньше,
  • позже.

Контакт размыкающий, срабатывающий по отношению к другим контактам группы раньше или позже

Контакт размыкающий, срабатывающий по отношению к другим контактам группы:

  • раньше,
  • позже.

Контакт зеркальный

Контакт зеркальный.

Контакт замыкающий с сохранением положения

Контакт замыкающий с сохранением положения.

Контакт размыкающий с сохранением положения

Контакт размыкающий с сохранением положения.

Контакт переключающий с сохранением положения

Контакт переключающий с сохранением положения.

Контакт замыкающий с механической блокировкой и ручной разблокировкой

Контакт замыкающий с механической блокировкой и ручной разблокировкой.

Контакт размыкающий с механической блокировкой и ручной разблокировкой

Контакт размыкающий с механической блокировкой и ручной разблокировкой.

Контакт переключающий с механической блокировкой и ручной разблокировкой

Контакт переключающий с механической блокировкой и ручной разблокировкой.

Линия механической связи (форма 1).

Линия механической связи (форма 1).

Линия механической связи (форма 2).

Линия механической связи (форма 2).

Линия механической связи (форма 3).

Линия механической связи (форма 3).

Линия механической связи (форма 4).

Линия механической связи (форма 4).

Линия механической связи (форма 5).

Линия механической связи (форма 5).

Линия механической связи (форма 6).

Линия механической связи (форма 6).



Дополнительные варианты условных обозначений, можно выбрать в контекстном меню фигуры Visio.

Например, обозначение контакта замыкающего с замедлением действующим при срабатывании,

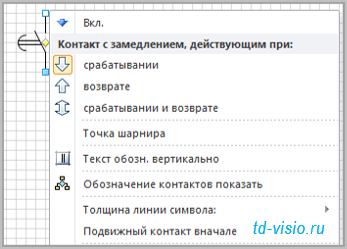

Контекстное меню фигуры Visio контакт замыкающий с замедлением
Контекстное меню фигуры Visio контакт замыкающий с замедлением

можно изменить на контакт замыкающий с замедлением действующим при возврате или срабатывании и возврате:

Фигура Visio контакт замыкающий с замедлением при возврате или Фигура Visio контакт замыкающий с замедлением при возврате и срабатывании
