Устройства коммутации

Трафарет Visio Устройства коммутации.

Состав трафарета Visio Устройства коммутации.
Фигура Visio	Условное обозначение
	Выключатель масляный, вакуумный или элегазовый.
	Выключатель нагрузки.
	Выключатель нагрузки с двумя заземляющими ножами.
	Выключатель нагрузки с заземляющим ножом сверху.
	Выключатель нагрузки с заземляющим ножом снизу.
	Выключатель-разъединитель (выключатель нагрузки) с автоматическим срабатыванием.
	Разъединитель.
	Разъединитель заземляющий.
	Разъединитель с двумя заземляющими ножами.
	Разъединитель с заземляющим ножом сверху.
	Разъединитель с заземляющим ножом снизу.
	Коммутационный аппарат 3-позиционный (разъединитель-заземлитель), форма 1.
	Коммутационный аппарат 3-позиционный (разъединитель-заземлитель), форма 2.
	Разъединитель (выключатель, выключатель-разъединитель) с блокирующим устройством
	Разъединитель (выключатель, выключатель-разъединитель) с центральным нейтральным положением

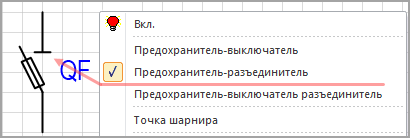

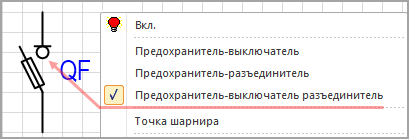

	Разъединитель-предохранитель (выключатель-предохранитель, выключатель-разъединитель-предохранитель)
	Отделитель.
	Отделитель с двумя заземляющими ножами.
	Отделитель с заземляющим ножом сверху.
	Отделитель с заземляющим ножом снизу.
	Отделитель двухстороннего действия
	Короткозамыкатель без земли.
	Короткозамыкатель.

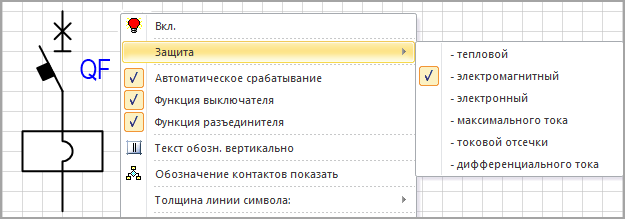

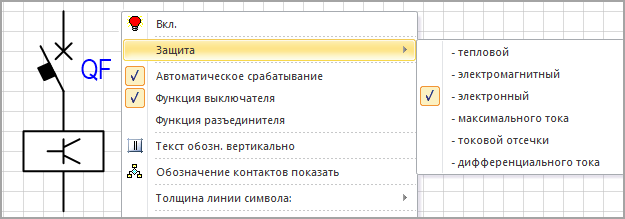

	Автоматический выключатель.
	Автоматический выключатель с защитой от КЗ.
	Автоматический выключатель с защитой от перегрузки и КЗ.
	Автоматический выключатель с защитой от перегрузки и КЗ + УДТ.
	Выключатель дифференциального тока.
	Контакт контактора.
	Контакт контактора с тепловым реле.
