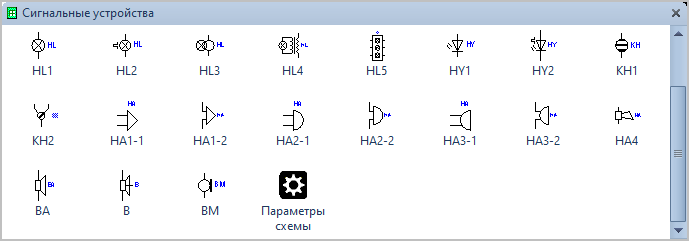

Трафарет Visio Сигнальные устройства.
| Фигура Visio | Условное обозначение |
|---|---|
 |
Лампа, общий символ. |
 |
Сигнальная лампа мигающего типа. |
 |
Лампа сигнальная с питанием от встроенного трансформатора. |
 |
Лампа с трансформатором. |
 |
Проблесковое устройство. |
 |
Светодиодный индикатор. |
 |
Светодиодный индикатор мигающий. |
 |
Электромеханический индикатор. |
 |
Электромеханический указатель положения. |
 |
Сирена (форма 1). |
 |
Сирена (форма 2). |
 |
Звуковое сигнальное устройство (форма 1). |
 |
Звуковое сигнальное устройство (форма 2). |
 |
Зуммер (форма 1). |
 |
Зуммер (форма 2). |
 |
Сигнальный рожок. |
 |
Громкоговоритель. |
 |
Микрофон-громкоговоритель. |
 |
Микрофон (+ конденсаторный). |
