Фигуры Visio Управляющие устройства (катушки электромеханических устройств).

Трафарет Visio Управляющие устройства (катушки электромеханических устройств).

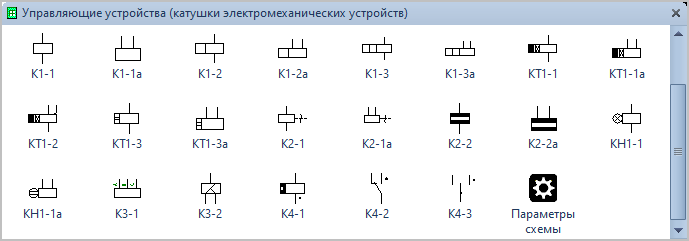

Состав трафарета Visio Управляющие устройства (катушки электромеханических устройств).

Фигура Visio

Условное обозначение

Катушка реле

Катушка реле 2

Катушка реле:

  • общее обозначение (свои уточнения)
  • электронное реле
  • электротепловое реле
  • с двумя обмотками, раздельное представление

Катушка реле с одним дополнительным графическим полем

Катушка реле с одним дополнительным графическим полем 2

Катушка реле с одним дополнительным графическим полем

Дополнительное поле:

  • переменный ток
  • постоянный ток
  • остаточное намагничивание
  • механическая блокировка
  • свой текст

Катушка реле с двумя дополнительными графическими полями, форма 1

Катушка реле с двумя дополнительными графическими полями, форма 2

Катушка реле с двумя дополнительными графическими полями

Дополнительное поле (каждое):

  • переменный ток
  • постоянный ток
  • остаточное намагничивание
  • механическая блокировка
  • диод супрессора
  • свой текст

Катушка реле с замедлением, форма 1

Катушка реле с замедлением, форма 2

Катушка реле с замедлением:

  • при отпускании
  • при срабатывании
  • при срабатывании и отпускании

Катушка реле с замедлением, 3 зажима

Катушка реле с замедлением, 3 зажима:

  • при отпускании
  • при срабатывании
  • при срабатывании и отпускании

Катушка реле, работающего с ускорением, форма 1

Катушка реле, работающего с ускорением, форма 2

Катушка реле, работающего с ускорением:

  • при срабатывании
  • при срабатывании и отпускании

Катушка реле, работающего с механическим резонансом, форма 1

Катушка реле, работающего с механическим резонансом, форма 2

Катушка реле, работающего с механическим резонансом

Катушка реле, нечувствительного к переменному току, форма 1

Катушка реле, нечувствительного к переменному току, форма 2

Катушка реле, нечувствительного к переменному току

Катушка реле указательного, форма 1

Катушка реле указательного, форма 2

Катушка реле указательного:

Световой индикатор

Электромеханический индикатор

Катушка реле трехфазного тока

Катушка реле трехфазного тока

Катушка реле одним отводом

Катушка реле одним отводом

Катушка поляризованного реле

Катушка поляризованного реле

Контакты поляризованного реле с самовозвратом

Контакты поляризованного реле с самовозвратом

Контакты поляризованного реле с нейтральным положением

Контакты поляризованного реле с нейтральным положением



Для символов условных обозначений, в контекстном меню фигуры Visio, можно выбрать или изменить дополнительные функции.

Например:

для символа катушки реле с одним дополнительным графическим полем (рис. 1), выбрать один из параметров дополнительного поля (переменный ток, постоянный ток, остаточное намагничивание, механическая блокировка или свой текст)

Контекстное меню фигуры Visio катушка реле

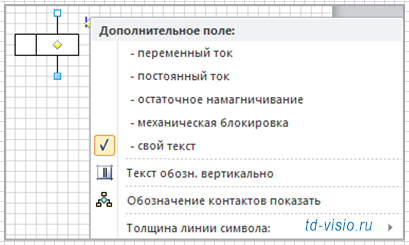

Рис. 1. Контекстное меню фигуры Visio катушка реле с одним дополнительным графическим полем.

и получить одно из условных обозначений:

Фигура Visio катушка реле переменного тока или Фигура Visio катушка реле постоянного тока или Фигура Visio катушка реле с остаточным намагничиванием или Фигура Visio катушка реле с механическим резонансом или Фигура Visio катушка реле напряжением 12 вольт

для символа катушки реле с замедлением, выбрать в контекстном меню фигуры (рис. 2) условия замедления: при отпускании, при срабатывании или при срабатывании и отпускании

Контекстное меню фигуры Visio катушка реле с замедлением

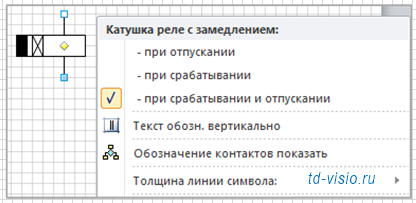

Рис. 2. Контекстное меню фигуры Visio катушка реле с замедлением

получится одно из обозначений:

Фигура Visio катушка реле с замедлением при отпускании или Фигура Visio катушка реле с замедлением при срабатывании или Фигура Visio катушка реле с замедлением при срабатывании и отпускании
