Шаблоны Visio Основные надписи СПДС.

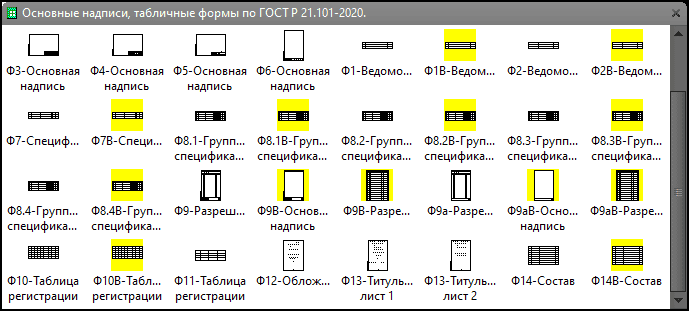

Трафарет содержит шаблоны основных надписей и табличных форм для оформления проектной и рабочей документации в соответствии с требованиями ГОСТ Р 21.101-2020. Все элементы соответствуют форматам и структуре, предусмотренным стандартом, и предназначены для использования в Microsoft Visio.

В комплект входят:

• Основные надписи (формы 3–6),
• Ведомости общих данных,
• Спецификации,
• Разрешения на внесение изменений,
• Таблицы регистрации изменений,
• Обложка и титульные листы,
• Форма состава проектной документации.

Используется для графических документов проектной документации и инженерных изысканий.

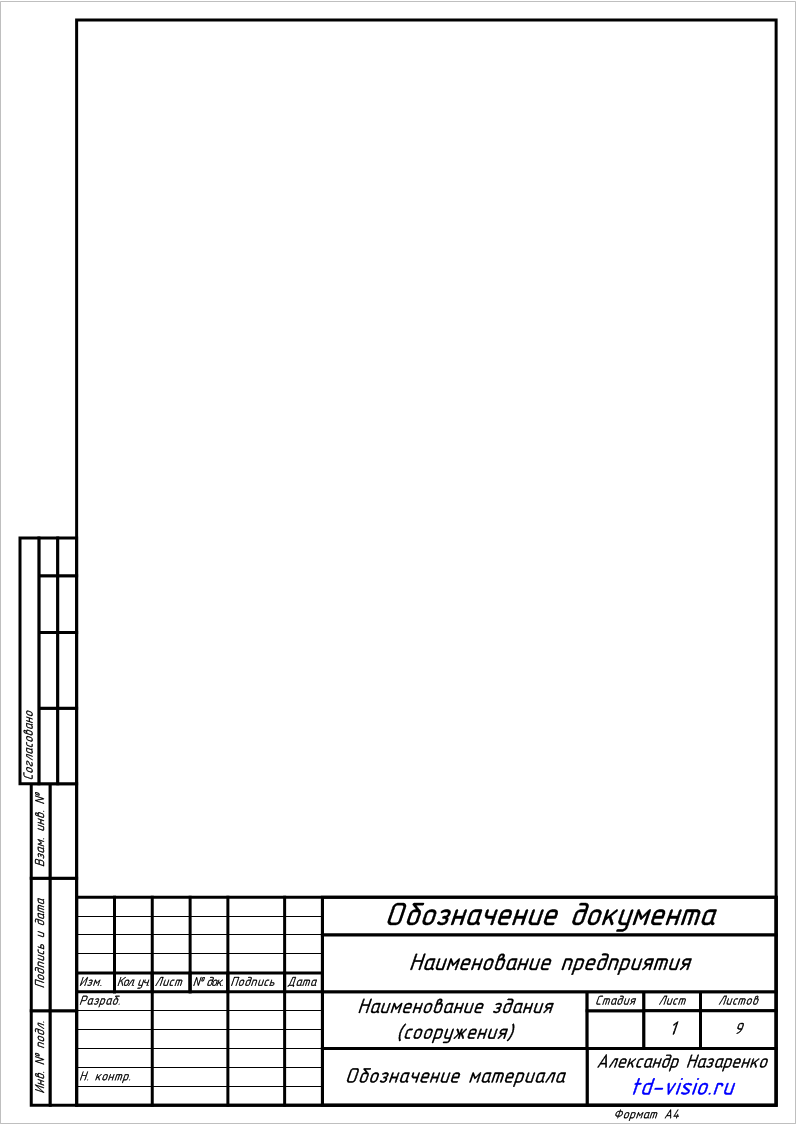

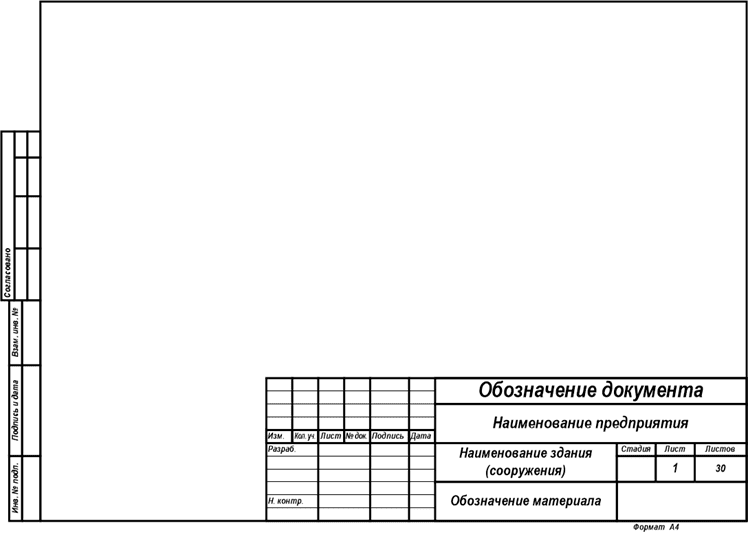

Рис. 1. Форма 3 — Основная надпись.

Применяется на первом листе чертежей строительных изделий.

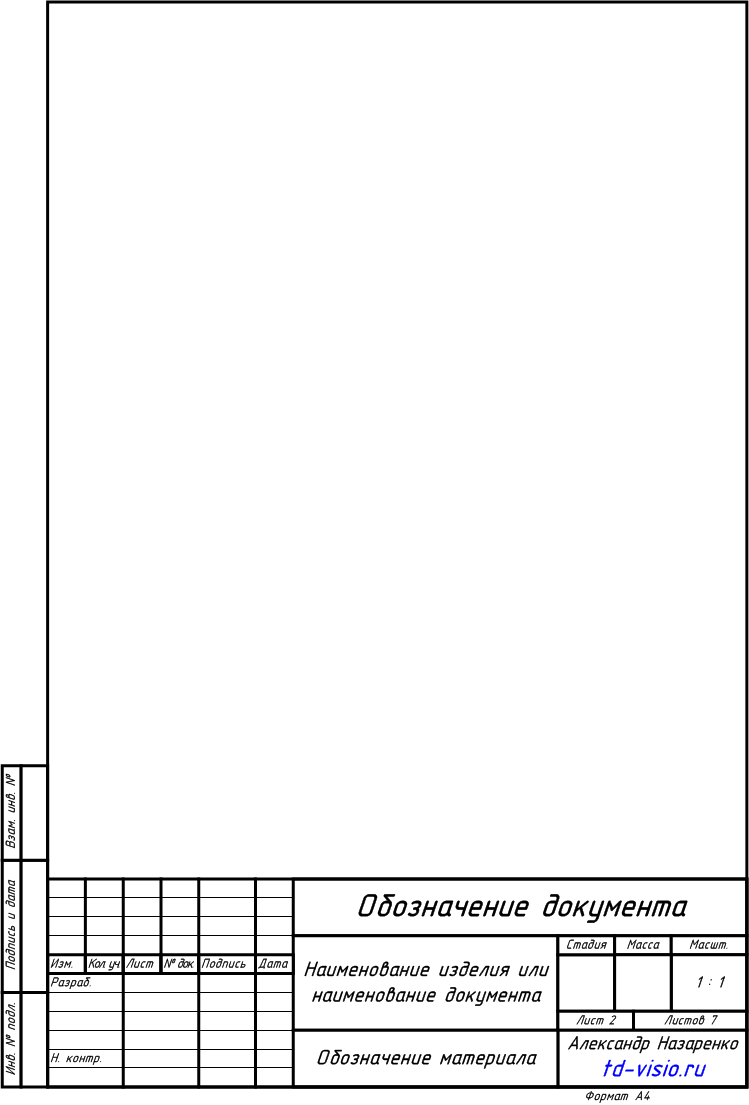

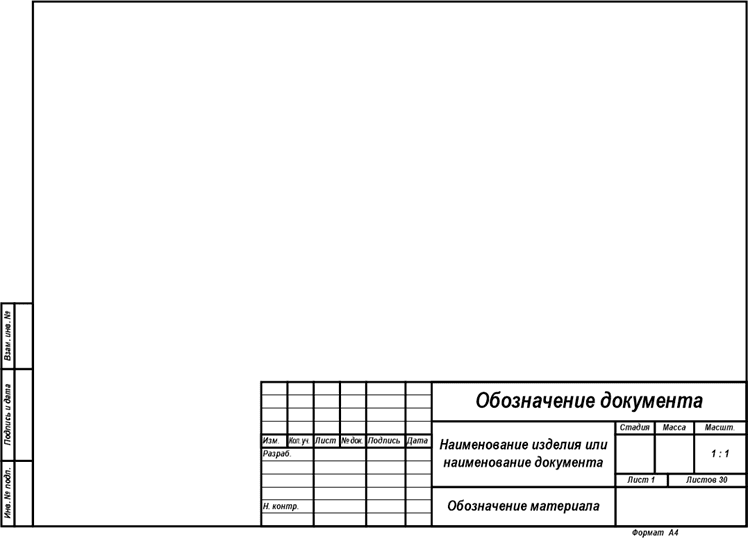

Рис. 2. Форма 4 — Основная надпись.

Предназначена для эскизных чертежей нетиповых изделий и заглавных листов текстовых документов.

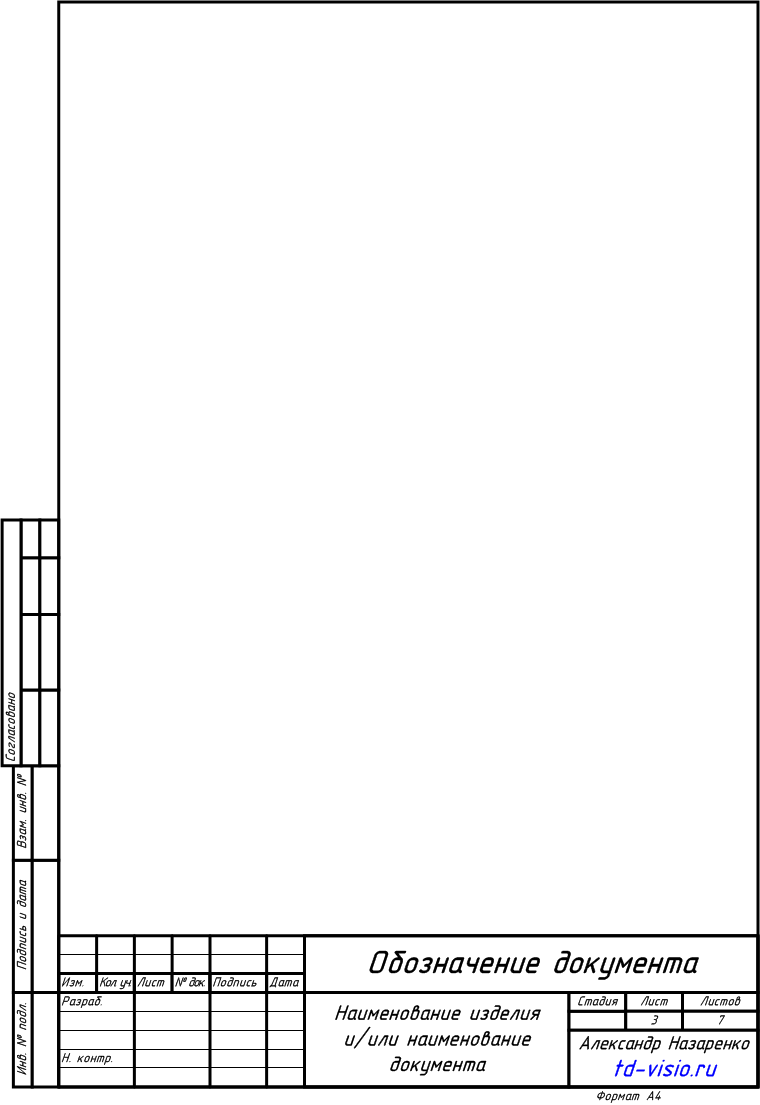

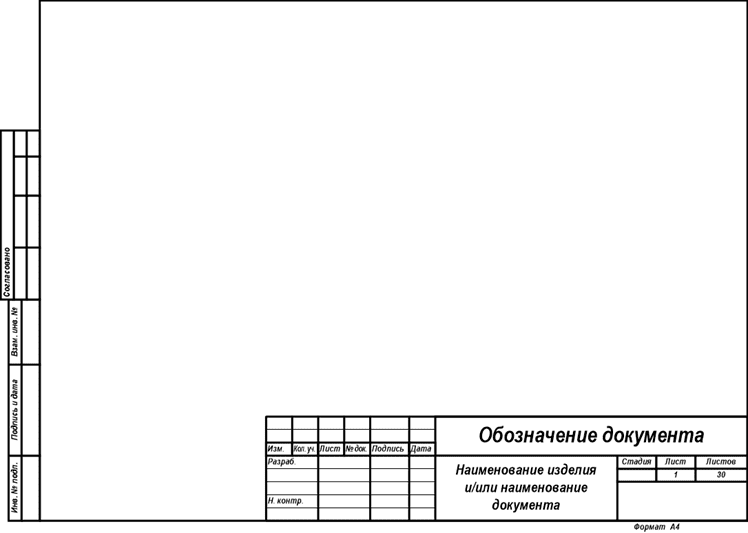

Рис. 3. Форма 5 — Основная надпись.

Используется на последующих листах чертежей строительных изделий, эскизных чертежей и текстовых документов.

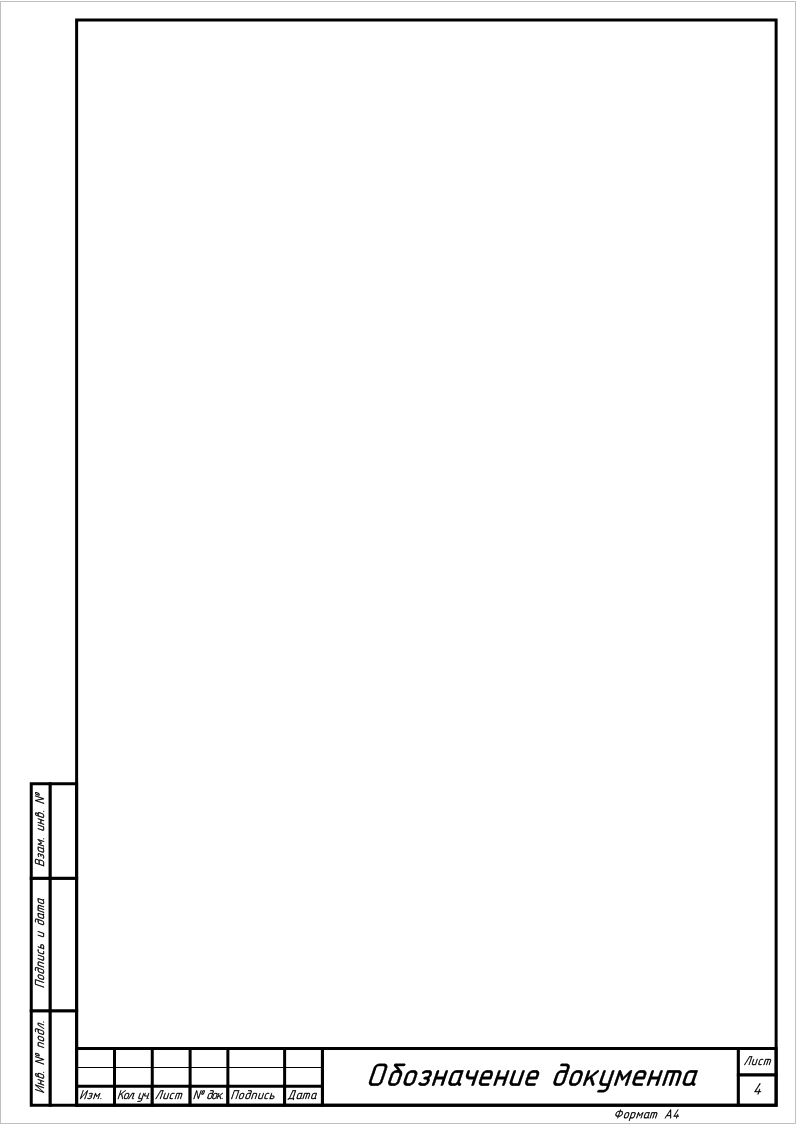

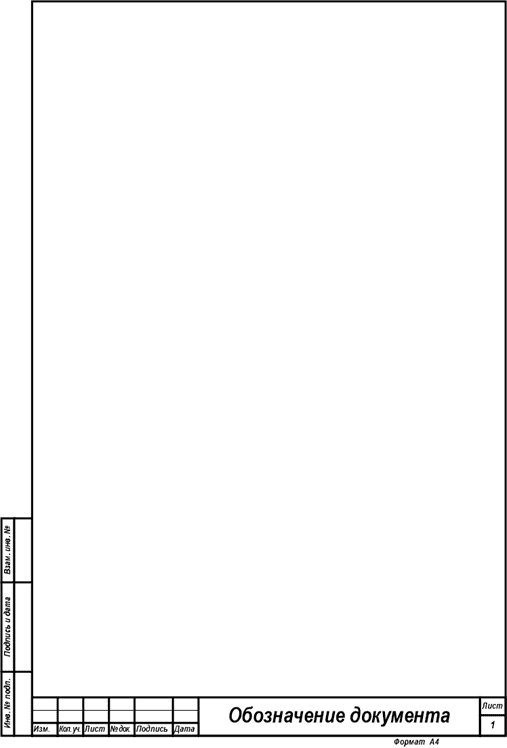

Рис. 4. Форма 6 — Основная надпись.

Параметры настраиваются через контекстное меню фигуры:

• Показать/скрыть дополнительные графы — например, «номер листа в томе» или «наименование заказчика».
• Выбор размера страницы — стандартные форматы А0–А4 или свой размер (указывается в окне данных).
• Ориентация страницы — книжная или альбомная.

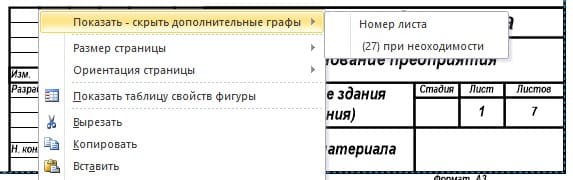

Рис. 5. Выбор дополнительных граф.

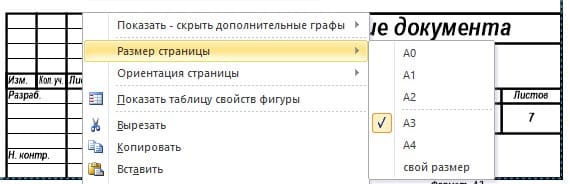

Рис. 6. Выбор размера страницы.

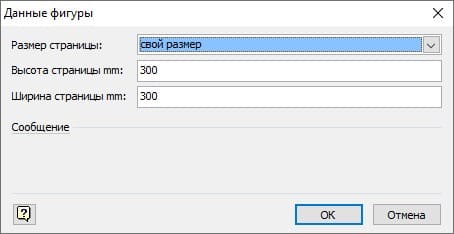

Рис. 7. Установка произвольного размера.

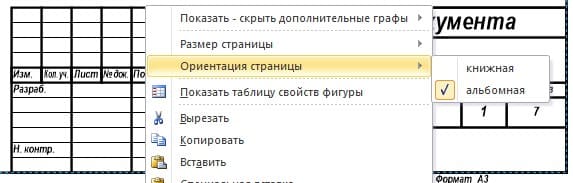

Рис. 8. Выбор ориентации страницы.

Содержит перечень чертежей и спецификаций основного комплекта.

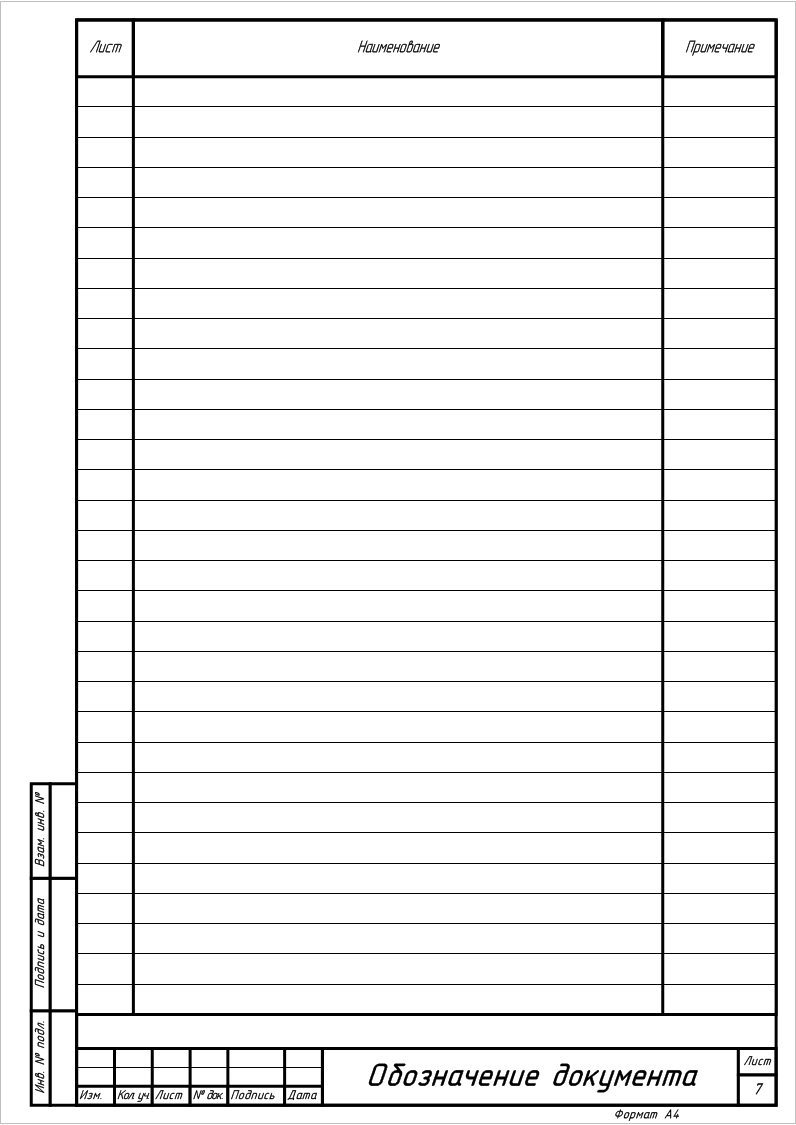

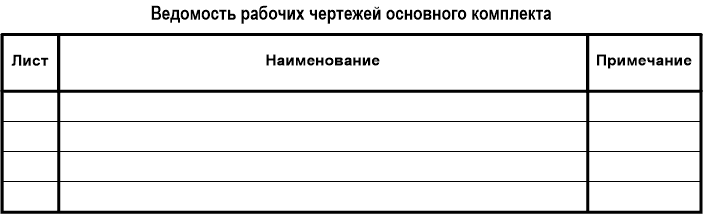

Рис. 9. Форма 1 — Ведомость рабочих чертежей.

Включает ссылочные и прилагаемые документы, а также документы основного комплекта.

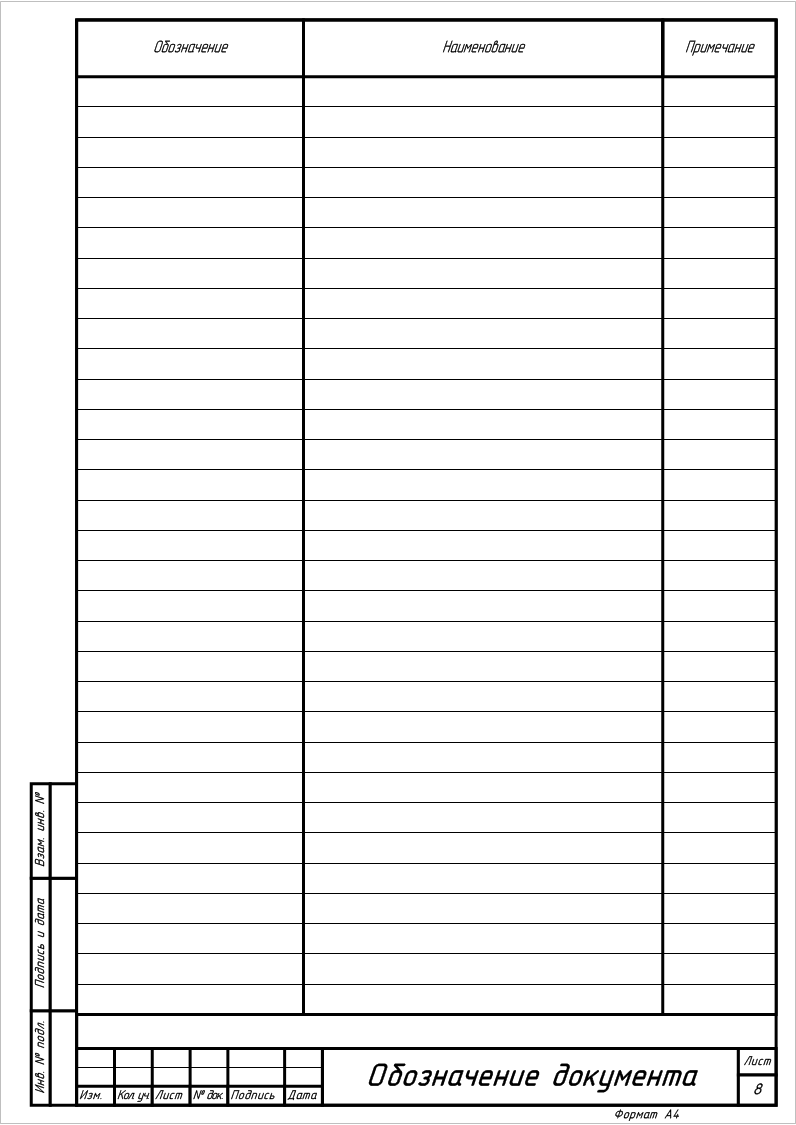

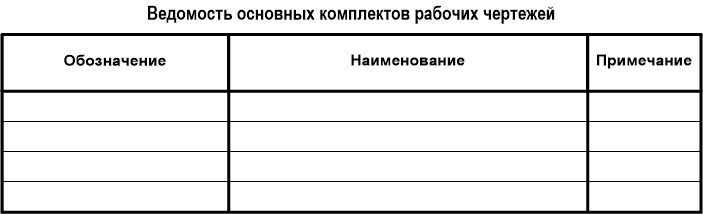

Рис. 10. Форма 2 — Ведомость основных комплектов.

Стандартная спецификация изделий, материалов и документов.

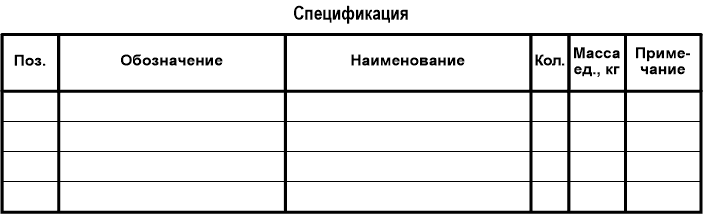

Рис. 11. Форма 7 — Спецификация.

Предназначена для объединения нескольких спецификаций в один документ.

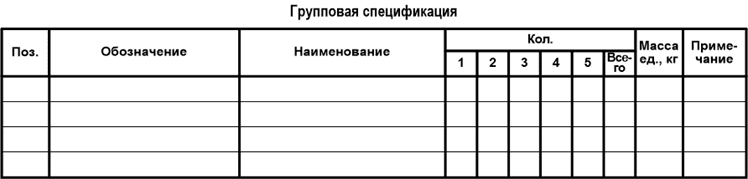

Рис. 12. Форма 8 — Групповая спецификация.

Оформляется при внесении изменений в проектную документацию.

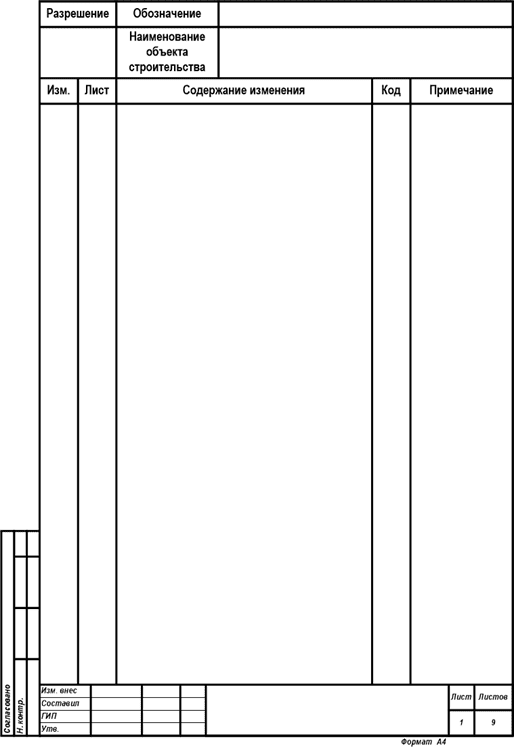

Рис. 13. Форма 9 — Разрешение (первый лист).

Используется при наличии дополнительных листов с изменениями.

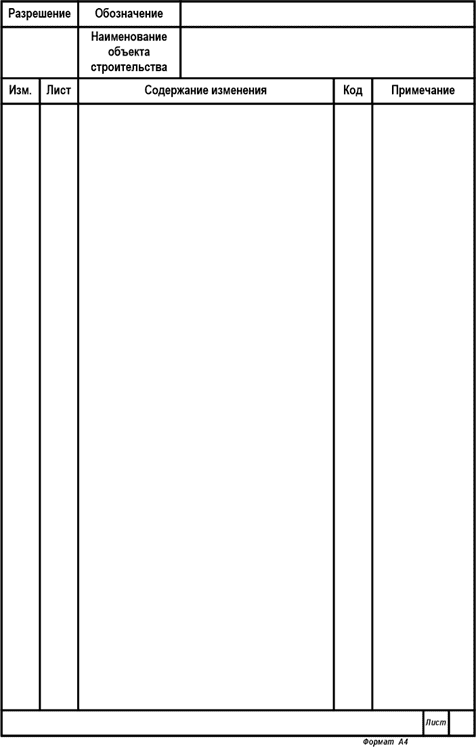

Рис. 14. Форма 9а — Разрешение (последующие листы).

Фиксирует изменения в текстовых документах.

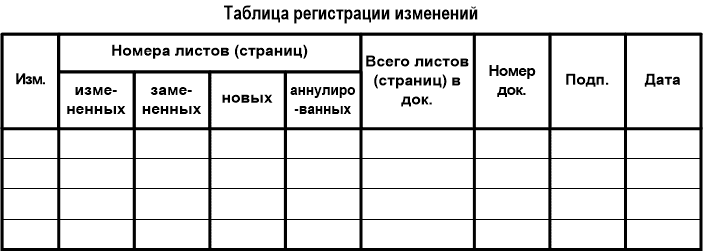

Рис. 15. Форма 10 — Таблица изменений (текст).

Применяется на титульных листах и обложках.

Рис. 16. Форма 11 — Таблица изменений (обложка).

Стандартная обложка для комплектов документов.

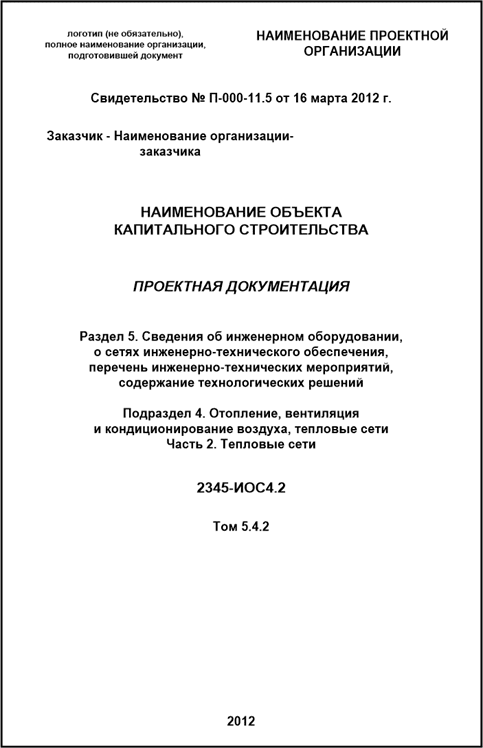

Рис. 17. Форма 12 — Обложка.

Примеры оформления титульного листа тома проектной или рабочей документации.

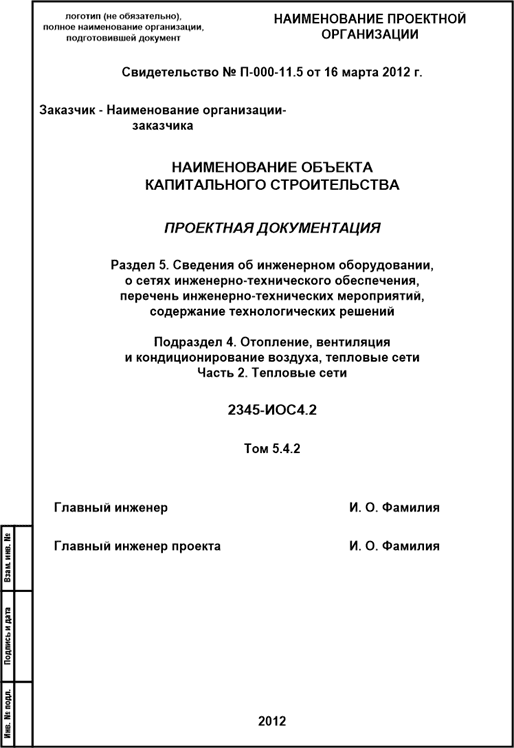

Рис. 18. Пример титульного листа тома проектной документации.

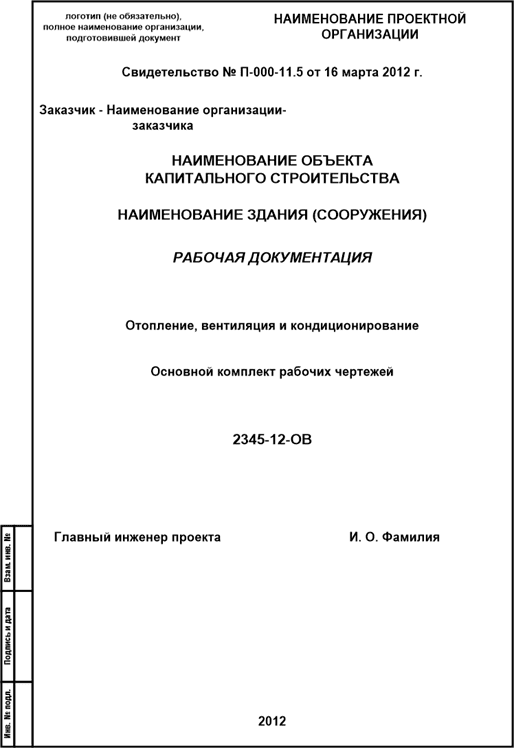

Рис. 19. Пример титульного листа рабочей документации.

Шаблон для оформления состава проектной документации или отчётной документации по инженерным изысканиям.

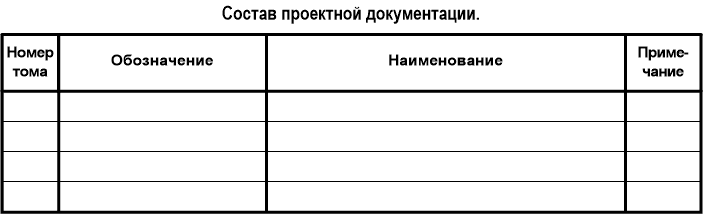

Рис. 20. Форма 14 — Состав проектной документации.

Табличные формы представлены в двух вариантах:

• Для заполнения в Visio — стандартные формы,
• Для заполнения в Word — в трафарете помечены буквой В.

В трафарете, формы предназначенные для заполнения в Word, помечены буквой В. Например:

• Ф1-Ведомость — заполняется в Visio,
• Ф1В-Ведомость — заполняется в Word.

• Количество строк — от 1 до 32 или автоматически (через «Данные фигуры»).
• Ручной ввод: Tab — следующая колонка, Enter — следующая строка.
• Вставка из Excel/Word: «Специальная вставка → Неформатированный текст».

Через контекстное меню можно:

• Показать/скрыть заголовок,
• Выровнять таблицу (по верху, слева, справа),
• Скрыть «Наименование граф» (для продолжения),
• Убрать нижнюю линию («Продолжения таблицы нет»).

Рис. 21. Контекстное меню табличных форм.

1. Перетащите форму предназначенную для заполнения в Word на лист.
2. Дважды щёлкните по ней.
3. Нажмите «ОК» — откроется окно Word.
4. Заполните таблицу привычным способом.
5. Закройте окно — данные сохранятся в Visio.

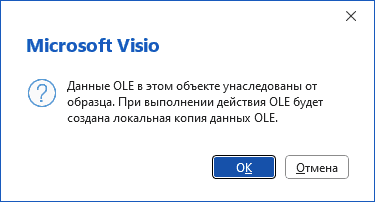

Рис. 22. Диалоговое окно при открытии таблицы в Word.

Через контекстное меню можно:

• Показать/скрыть заголовок,
• Выровнять таблицу по краю рамки.
