Трафарет Visio Линии, шины, соединительные элементы.

Трафарет Visio Линии, шины, соединительные элементы.

Состав трафарета Visio Линии, шины, соединительные элементы.

Фигура Visio	Условное обозначение
	Соединение (ошиновка, проводник, линия связи). Линия прямая.
	Соединение (ошиновка, проводник, линия связи). Линия вертикально-горизонтальная.
	Соединение (ошиновка, проводник, линия связи). Линия горизонтально-вертикальная.
	Соединение (ошиновка, проводник, линия связи). Линия вертикально-вертикальная.
	Соединение (ошиновка, проводник, линия связи). Линия горизонтально-горизонтальная.
	Точка присоединения. Соединение: неразборное, разборное или клеммное.
	Внешний адрес: куда (связь с объектом).
	Внешний адрес: откуда (связь с источником).
	N – нулевой рабочий проводник (нейтральный).
	PE – нулевой защитный проводник (заземляющий, уравнивающий потенциалы).
	L1-L3 + N + PE (число L-проводников можно изменить, N и PE скрыть или показать).
	L1-L3 + PEN (число L-проводников можно изменить).
	PEN – совмещённый нулевой рабочий с нулевым защитным проводники.
	Воздушная линия электропередачи (линия прямая).
	Воздушная линия электропередачи (линия вертикально-горизонтальная).
	Воздушная линия электропередачи (линия горизонтально-вертикальная).
	Воздушная линия электропередачи (линия вертикально-вертикальная).
	Воздушная линия электропередачи (линия горизонтально-горизонтальная).
	Опора воздушной линии электропередачи.
	Кабельная линия электропередачи (линия прямая).
	Кабельная линия электропередачи (линия вертикально-горизонтальная).
	Кабельная линия электропередачи (линия горизонтально-вертикальная).
	Кабельная линия электропередачи (линия вертикально-вертикальная).
	Кабельная линия электропередачи (линия горизонтально-горизонтальная).
	Клеммная колодка.
	Штепсельное соединение.
	Гнездовой контакт (розетки или вилки).
	Штыревой контакт (розетки или вилки).
	Муфта кабельная концевая с указанием отболчена.
	Муфта кабельная концевая.
	Муфта кабельная линейная (соединительная) или ответвительная (одно ответвление или два).
	Муфта кабельная концевая ответвительная.
	Шина сборная, секция на 1 подключение.
	Шина сборная, секция на 2-13 подключений.
	Шина сборная, секция на 13-24 подключений.
	Шинный мост (перемычка).
	Точка присоединения к шине сборной.
	Текстовый блок для электрической линии связи.
	Текстовый блок для электрической линии связи переменного тока.
	Текстовый блок для электрической линии связи постоянного тока.
	Текстовый блок для электрической линии связи переменного тока (форма 2).
	Текстовый блок для электрической линии связи постоянного тока (форма 2).

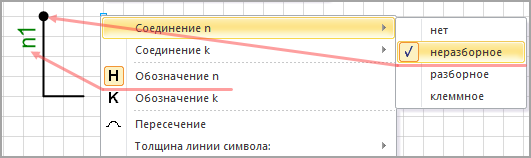

Для символов линий электрической связи, в контекстном меню фигуры, можно показать точки соединения и текст в начале и(или) в конце линии, например:

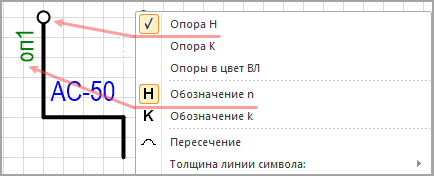

Для символов воздушных линий электропередачи, в контекстном меню фигуры, можно показать опоры и текст в начале и(или) в конце линии, например:

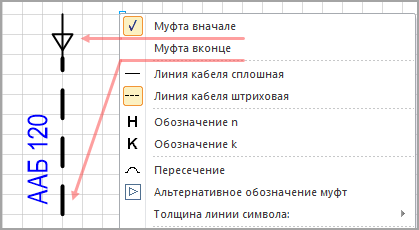

Для символов кабельных линий электропередачи, в контекстном меню фигуры, можно скрыть муфты (например для включения в цепь ответвительной муфты) и текст в начале и(или) в конце линии, например:

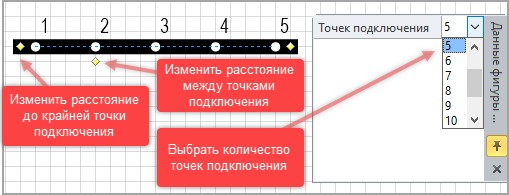

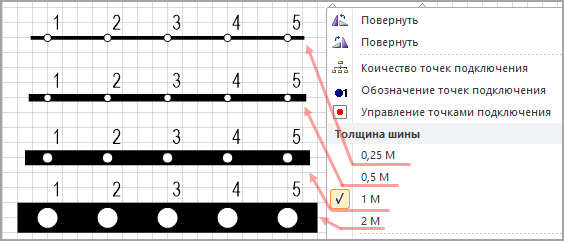

Для символов шин, в контекстном меню фигуры, можно открыть окно Данные фигуры для изменения числа точек подключения, скрыть или показать обозначение точек подключения, скрыть неиспользуемые точки подключения выбрав пункт меню Управление точками подключения, изменить толщину шины

перемещая управляющие маркеры, можно изменить расстояние между точками подключения и расстояние от начала(конца) линии шины до крайней точки подключения
