Библиотека трафаретов Visio Инженерные системы.

Область применения.

Библиотека трафаретов Visio Инженерные системы включает в себя более 1700 фигур условных обозначений элементов инженерных систем и шаблонов оформления чертежей и схем.

Предназначен для технического персонала, занимающегося монтажом и обслуживанием инженерных систем для выполнения технической документации в соответствии с требованиями стандартов ЕСКД, СПДС и АВОК.

Позволят выполнить:

Схемы санитарно-технических систем.

Схемы объектов энергетически и котельных.

Схемы гидравлических и пневматических систем.

Схемы трубопроводов различного назначения.

Схемы систем вентиляции и кондиционирования.

Оформление чертежей и схем по стандартам.

Схемы санитарно-технических систем.

Схемы объектов энергетически и котельных.

Схемы систем вентиляции и кондиционирования.

Схемы гидравлических и пневматических систем.

Схемы трубопроводов различного назначения.

Оформление чертежей и схем по стандартам.

Преимущества.

Фигуры и шаблоны символов обозначений Инженерные системы, предназначены для построения схем в распространенной и сравнительно недорогой программе Visio, которая, в отличии от других специализированных САПР имеет простой и интуитивно понятный интерфейс.

Работа в Visio не требует специальной подготовки, а использование Библиотеки трафаретов Инженерные системы, позволит даже начинающему пользователю ПК начертить любую схему из раздела инженерные системы и оформить техническую документацию быстро и качественно.

В комплект библиотеки трафаретов, входит руководство в формате видео, которое поможет начинающим пользователям освоить программу Visio, а так же, создание чертежей и схем с помощью шаблонов фигур входящих в библиотеку трафаретов Инженерные системы.

Встроенные в фигуры обозначений дополнительные функциональные возможности, позволят создавать чертежи и схемы в соответствии с требованиями Российских стандартов, значительно быстрее и комфортнее чем с другими продуктами аналогичного назначения.

Примеры встроенных в фигуры функций.

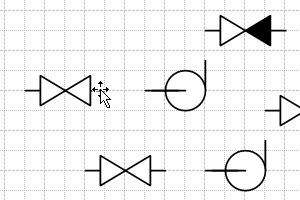

Встроенные соединители.

Для активации встроенных соединительных линий фигуры, достаточно щелкнуть по выводу выделенного условного обозначения.

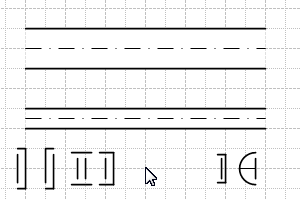

Универсальность фигур.

К примеру, фигуры обозначений флянцевых соединений и окончаний трубопроводов, легко адаптировать к любому диаметру трубопровода.

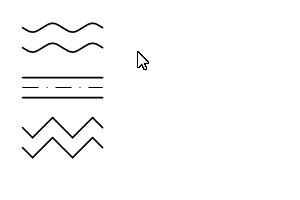

Автоматизация фигур.

Встроенные в фигуры функции, при изменении длины(к примеру трубопровода, автоматически прорисуют все составляющие обозначения.

Демонстрация возможностей.

В коротких видео-роликах ниже, показана возможность использования фигур библиотеки трафаретов Visio Инженерные системы для черчения некоторых схем и чертежей.

Схема насосной станции.

Пример построения фрагмента схемы насосной станции в Visio с помощью трафаретов Инженерные системы.

Схема вентиляции на плане.

Пример построения фрагмента схемы вентиляции на плане в Visio с помощью библиотеки Инженерные системы.

Схема АТЭЦ.

Пример построения фрагмента схемы АТЭЦ в Visio с помощью библиотеки трафаретов Инженерные системы.

Системные требования.

Для работы с Библиотекой трафаретов, требуется установленная одна из программ Microsoft Office: Visio 2007, Visio 2010, Visio 2013, Visio 2016, Visio 2019 или Visio 2021.

Системные требования аналогичные требованиям, предъявляемым к программе Microsoft Office Visio.

Примечание: Программа Visio, в состав продукта не входит!

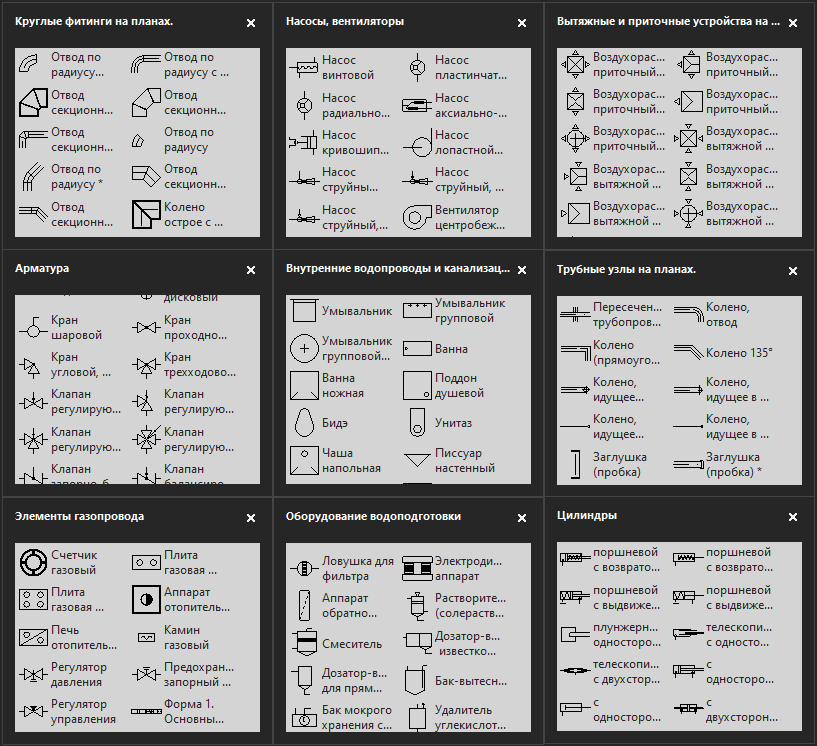

Трафареты Visio Инженерные системы.
