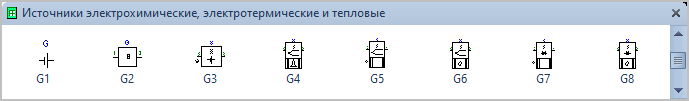

Трафарет Visio Источники электрохимические, электротермические и тепловые.
| Фигура Visio | Условное обозначение |
|---|---|
 |
Первичный элемент (батарея). Вторичный элемент (аккумулятор) Функция питания постоянным током, общий символ. |
 |
Статический генератор, общий символ. |
 |
Фотоэлектрический генератор. |
 |
Термоэлектрический генератор с источником тепла, использующим горение. |
 |
Термоэлектрический генератор с источником тепла, использующим неионизирующее излучение. |
 |
Термоэлектрический генератор с радиоизотопным источником тепла. |
 |
Термоэлектронный диодный генератор с источником тепла, использующим неионизирующее излучение. |
 |
Термоэлектронный диодный генератор с радиоизотопным источником тепла. |
